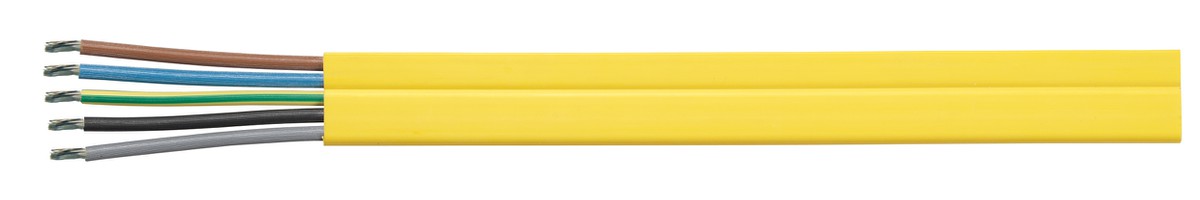

Flachkabel B2ca hal-frei 16A 5x2.50 LNPE
ge 0.6/1kV HD 308 S2

Flachkabel B2ca hal-frei 16A 5x2.50 LNPE
ge 0.6/1kV HD 308 S2

(Bilder können vom Originalprodukt abweichen)
Gewicht
27.5 kg/100m
Artikel Nr.
113298007
E-Nr.
113298007

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

Anmelden

Spezifikationen

  • Normung
    Produkt ist konform zu

    EG Niederspannungsrichtlinie 2014/35/EU

    Flammwidrig

    IEC 60332-1

    Halogenfreiheit

    IEC 60754-1

    Keine korrosiven Gase

    IEC 60754-2

    Min. Rauchentwicklung

    IEC 61034-1/-2

    Wärmefreisetzung, Brandentwicklung

    EN 50266

    Brandklasse min.

    B2ca (sehr hoch)

    Rauchentwicklungsklasse (smoke)

    s1

    Abtropfverhaltensklasse (drop)

    d0

    Säureentwicklungsklasse (acidity)

    a1

    Geeignet für die Verlegung im Freien

    Nein

    Geeignet für die Verlegung ins Erdreich

    Nein

    Witterungsbeständigkeit

    Beschränkt, nicht UV-beständig

    Chemische Beständigkeit

    Beschränkt gegen Öl, Säuren und Basen

    Abrieb- und kerbfest

    Nein

    Mikroben-beständig

    Nein

    Halogenfreiheit

    Ja

  • Aufbaubeschreibung
    Leiteraufbau

    Kupferleiter verzinnt, feindrähtig, nach VDE 0295 Kl. 5

    Aderisolation

    Polyethylen (PE)

    Aderkennzeichnung

    CENELEC HD 308 S2

    Aussenmantel

    Halogenfreie Mischung

    Mantelfarbe

    Gelb

  • Thermische Eigenschaften
    Max. Leitertemperatur nicht bewegt

    70°C

    Max. Leitertemperatur bewegt

    50°C

    Min. Umgebungstemperatur nicht bewegt

    -15°C

    Min. Umgebungstemperatur bewegt

    5°C

    Brandlast (MJ/m)

    2.7

  • Mechanische Eigenschaften
    Kupfer Zahl

    120 kg/1000m

    Gewicht

    27.5 kg/100m

    Mindestbiegeradius nicht bewegt

    10x Leitungsdurchmesser

  • Elektrische Eigenschaften
    Leiteraufbau Kl.5

    50x0.25mm

    Leiterwiderstand Kl.5/Kl.6

    7.98Ohm/km

    Nennspannung Uo

    600V

    Nennspannung U

    1000V

    Prüfspannung

    3500V

  • Verwendungszweck
    Verwendungszweck

    Flachkabel für leichte und mittlere mechanische Beanspruchungen. Für Anschlusskomponenten bis max. 10A.

Spezifikationen


Normung
Produkt ist konform zu: EG Niederspannungsrichtlinie 2014/35/EU
Flammwidrig: IEC 60332-1
Halogenfreiheit: IEC 60754-1
Keine korrosiven Gase: IEC 60754-2
Min. Rauchentwicklung: IEC 61034-1/-2
Wärmefreisetzung, Brandentwicklung: EN 50266
Brandklasse min.: B2ca (sehr hoch)
Rauchentwicklungsklasse (smoke): s1
Abtropfverhaltensklasse (drop): d0
Säureentwicklungsklasse (acidity): a1
Geeignet für die Verlegung im Freien: Nein
Geeignet für die Verlegung ins Erdreich: Nein
Witterungsbeständigkeit: Beschränkt, nicht UV-beständig
Chemische Beständigkeit: Beschränkt gegen Öl, Säuren und Basen
Abrieb- und kerbfest: Nein
Mikroben-beständig: Nein
Halogenfreiheit: Ja

Aufbaubeschreibung
Leiteraufbau: Kupferleiter verzinnt, feindrähtig, nach VDE 0295 Kl. 5
Aderisolation: Polyethylen (PE)
Aderkennzeichnung: CENELEC HD 308 S2
Aussenmantel: Halogenfreie Mischung
Mantelfarbe: Gelb

Thermische Eigenschaften
Max. Leitertemperatur nicht bewegt: 70°C
Max. Leitertemperatur bewegt: 50°C
Min. Umgebungstemperatur nicht bewegt: -15°C
Min. Umgebungstemperatur bewegt: 5°C
Brandlast (MJ/m): 2.7

Mechanische Eigenschaften
Kupfer Zahl: 120 kg/1000m
Gewicht: 27.5 kg/100m
Mindestbiegeradius nicht bewegt: 10x Leitungsdurchmesser

Elektrische Eigenschaften
Leiteraufbau Kl.5: 50x0.25mm
Leiterwiderstand Kl.5/Kl.6: 7.98Ohm/km
Nennspannung Uo: 600V
Nennspannung U: 1000V
Prüfspannung: 3500V

Verwendungszweck
Verwendungszweck: Flachkabel für leichte und mittlere mechanische Beanspruchungen. Für Anschlusskomponenten bis max. 10A.
