Ind. Ethernet PUR C 4x2xAWG26/19
gn hal-frei Kat.5e UL Style 20963

Ind. Ethernet PUR C 4x2xAWG26/19
gn hal-frei Kat.5e UL Style 20963

Durchmesser
6.9 mm
Gewicht
6 kg/100m
Artikel Nr.
999290042

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

Anmelden

Spezifikationen

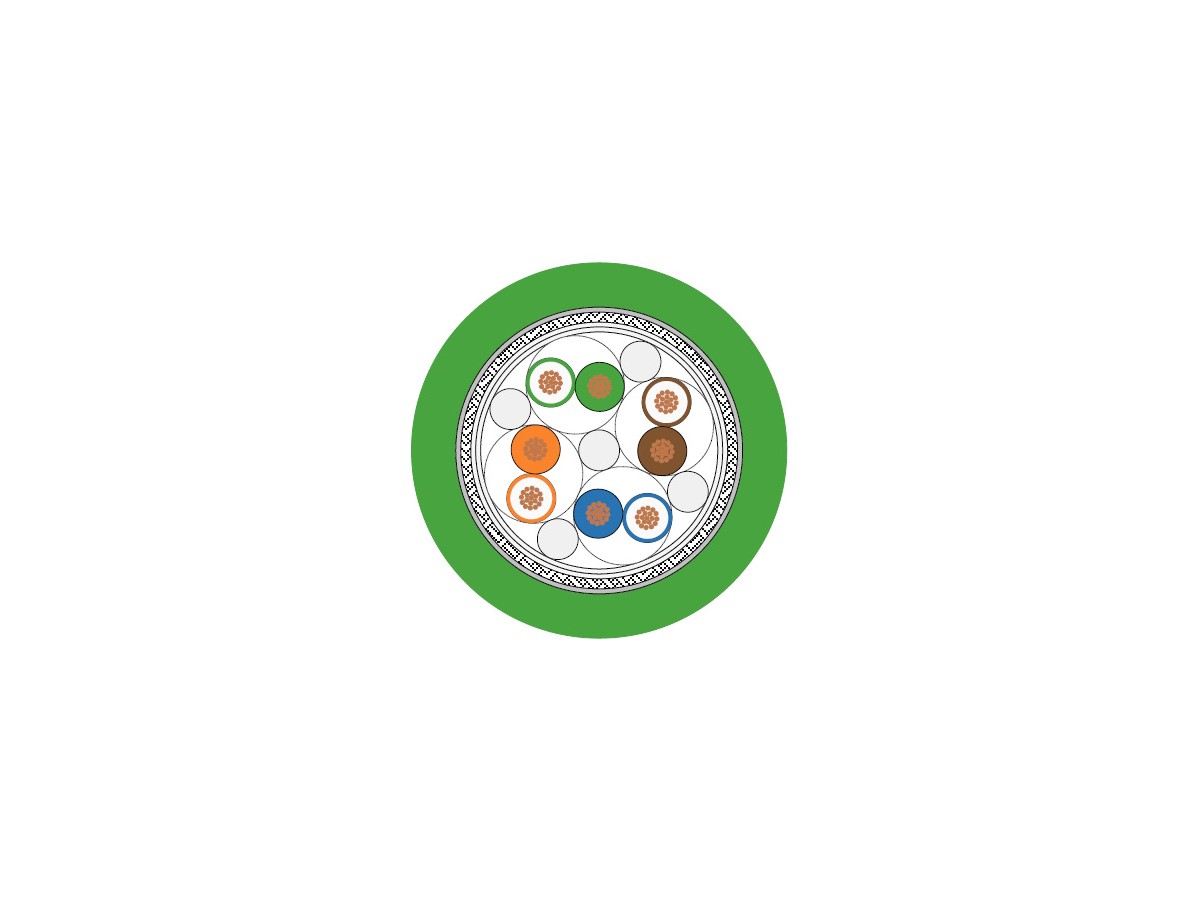

  • Aufbaubeschreibung
    Typ

    Ethernet

    Leiteraufbau

    Kupferleiter blank, 19-drähtig

    Aderisolation

    Polypropylen

    Verseilart

    2 Leiter zu einem Paar verseilt, 4 Paare verseilt

    Umwicklung

    Kunststofffolie

    Abschirmung

    Kupfergeflecht verzinnt

    Bedeckung Kupfergeflecht

    ca. 90%

    Umwicklung

    Leitende Kunststofffolie

    Aussenmantel

    Polyurethan (PUR)

    Mantelfarbe

    Grün

    Kategorie

    5e

  • Normung
    Approbationen

    UL AWM

    Produkt ist konform zu

    EG Niederspannungsrichtlinie 2014/35/EU

    UL Style

    20963

    Flammwidrig

    IEC 60332-1

    Halogenfreiheit

    Ja

    Chemische Beständigkeit

    Sehr gut gegen Öl, Säuren und Basen

    Witterungsbeständigkeit

    Sehr gut, UV-beständig

    Ölbeständigkeit

    IEC 60811-2-1

    Geeignet für die Verlegung im Freien

    Ja

    Geeignet für die Verlegung ins Erdreich

    Nein

    Halogenfreiheit

    Ja

  • Mechanische Eigenschaften
    Kupfer Zahl

    29.7 kg/1000m

    Gewicht

    6 kg/100m

    Mindestbiegeradius bewegt

    8x Leitungsdurchmesser

    Durchmesser

    6.9

    Zugkraft

    < 100N

    Biegezyklen

    max. 10 Mio. bei Biegeradius 7.5xKabel-∅

    Beschleunigung

    5m/sec2

    Geschwindigkeit

    180m/min

  • Elektrische Eigenschaften
    Leiteraufbau

    19xAWG26

    Isolationswiderstand

    ≥ 150MOhm/km

    Wellenwiderstand

    100Ω (±5Ω)

    Schleifenwiderstand bei 20°C

    ≤ 260Ohm/km

    Transferimpedanz (20MHz)

    ≤ 70mOhm/m

    Signal Laufzeit

    ≤ 5.55ns/m

    Dämpfung (1MHz)

    3.0

    Dämpfung (4MHz)

    6.0

    Dämpfung (10MHz)

    9.0

    Dämpfung (16MHz)

    11.0

    Dämpfung (20MHz)

    12.0

    Dämpfung (31.25MHz)

    16.0

    Dämpfung (62.25MHz)

    24.0

    Dämpfung (100MHz)

    31.0

    Nennspannung

    30V

    Prüfspannung

    700V

  • Beschreibung
    Kurz-Beschreibung

    schleppkettenfähiges Kabel

  • Thermische Eigenschaften
    Max. Leitertemperatur nicht bewegt

    80°C

    Max. Leitertemperatur bewegt

    60°C

    Min. Umgebungstemperatur nicht bewegt

    -40°C

    Min. Umgebungstemperatur bewegt

    -10°C

  • Verwendungszweck
    Verwendungszweck

    Für den Aufbau von Industrial Ethernet Netzen werden für die verschiedenen Einsatzmöglichkeiten unterschiedliche Leitungstypen
    angeboten. Dieses Industrial Ethernet-Kabel kann für alle hochfl exiblen Installationen für die strukturierte Gebäudeverkabelung
    im industriellen Umfeld verwendet werden. Die hohen Anforderungen an die Datenübertragung werden erfüllt und durch die
    Abschirmung kann diese Leitung in rauhester Industrieumgebung eingesetzt werden.

Spezifikationen


Aufbaubeschreibung
Typ: Ethernet
Leiteraufbau: Kupferleiter blank, 19-drähtig
Aderisolation: Polypropylen
Verseilart: 2 Leiter zu einem Paar verseilt, 4 Paare verseilt
Umwicklung: Kunststofffolie
Abschirmung: Kupfergeflecht verzinnt
Bedeckung Kupfergeflecht: ca. 90%
Umwicklung: Leitende Kunststofffolie
Aussenmantel: Polyurethan (PUR)
Mantelfarbe: Grün
Kategorie: 5e

Normung
Approbationen: UL AWM
Produkt ist konform zu: EG Niederspannungsrichtlinie 2014/35/EU
UL Style: 20963
Flammwidrig: IEC 60332-1
Halogenfreiheit: Ja
Chemische Beständigkeit: Sehr gut gegen Öl, Säuren und Basen
Witterungsbeständigkeit: Sehr gut, UV-beständig
Ölbeständigkeit: IEC 60811-2-1
Geeignet für die Verlegung im Freien: Ja
Geeignet für die Verlegung ins Erdreich: Nein
Halogenfreiheit: Ja

Mechanische Eigenschaften
Kupfer Zahl: 29.7 kg/1000m
Gewicht: 6 kg/100m
Mindestbiegeradius bewegt: 8x Leitungsdurchmesser
Durchmesser: 6.9
Zugkraft: < 100N
Biegezyklen: max. 10 Mio. bei Biegeradius 7.5xKabel-∅
Beschleunigung: 5m/sec2
Geschwindigkeit: 180m/min

Elektrische Eigenschaften
Leiteraufbau: 19xAWG26
Isolationswiderstand: ≥ 150MOhm/km
Wellenwiderstand: 100Ω (±5Ω)
Schleifenwiderstand bei 20°C: ≤ 260Ohm/km
Transferimpedanz (20MHz): ≤ 70mOhm/m
Signal Laufzeit: ≤ 5.55ns/m
Dämpfung (1MHz): 3.0
Dämpfung (4MHz): 6.0
Dämpfung (10MHz): 9.0
Dämpfung (16MHz): 11.0
Dämpfung (20MHz): 12.0
Dämpfung (31.25MHz): 16.0
Dämpfung (62.25MHz): 24.0
Dämpfung (100MHz): 31.0
Nennspannung: 30V
Prüfspannung: 700V

Beschreibung
Kurz-Beschreibung: schleppkettenfähiges Kabel

Thermische Eigenschaften
Max. Leitertemperatur nicht bewegt: 80°C
Max. Leitertemperatur bewegt: 60°C
Min. Umgebungstemperatur nicht bewegt: -40°C
Min. Umgebungstemperatur bewegt: -10°C

Verwendungszweck
Verwendungszweck: Für den Aufbau von Industrial Ethernet Netzen werden für die verschiedenen Einsatzmöglichkeiten unterschiedliche Leitungstypen angeboten. Dieses Industrial Ethernet-Kabel kann für alle hochfl exiblen Installationen für die strukturierte Gebäudeverkabelung im industriellen Umfeld verwendet werden. Die hohen Anforderungen an die Datenübertragung werden erfüllt und durch die Abschirmung kann diese Leitung in rauhester Industrieumgebung eingesetzt werden.
