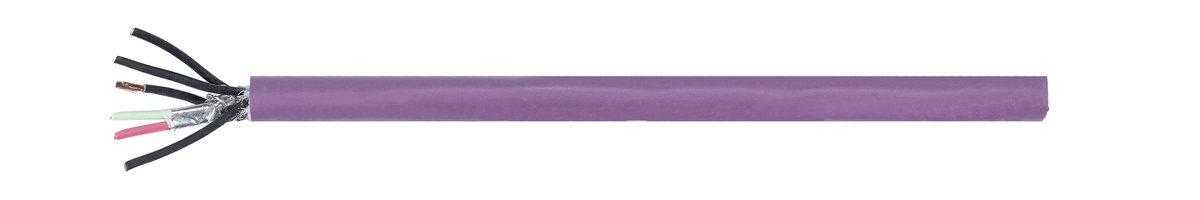

Profibus PUR C (St) 1x2x0.64 vi

Profibus PUR C (St) 1x2x0.64 vi

(Bilder können vom Originalprodukt abweichen)
Durchmesser
8 mm
Gewicht
6.7 kg/100m
Artikel Nr.
999220019

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

Anmelden

Spezifikationen

  • Aufbaubeschreibung
    Typ

    Profibus Hybrid

    Leiteraufbau

    Kupferleiter blank, feindrähtig, 0.65 (19x0.14mm)

    Aderisolation

    Polyethylen (PE)

    Aderkennzeichnung

    Rot/grün

    Paarzahl

    1

    Verseilart

    Adern verseilt

    Abschirmung

    Aluminiumfolie und Kupfergeflecht verzinnt

    Bedeckung Kupfergeflecht

    ca. 65%

    Leiteraufbau 2

    Kupferleiter blank, feinstdrähtig, nach VDE 0295 Kl.6

    Aderisolation 2

    PVC

    Aderkennzeichnung 2

    Schwarz mit Zahlenaufdruck

    Umwicklung

    Kunststofffolie

    Aussenmantel

    PVC

    Mantelfarbe

    Violett

    Easy Strip

    Nein

  • Normung
    Approbationen

    PROFIBUS

    Produkt ist konform zu

    EG Niederspannungsrichtlinie 2014/35/EU

    UL Style

    21694

    UL listed

    CMG

    Flammwidrig

    UL 1685 CSA FT4

    Chemische Beständigkeit

    Beschränkt gegen Öl, Säuren und Basen

    Witterungsbeständigkeit

    Beschränkt, bedingt UV-beständig

    Geeignet für die Verlegung im Freien

    Nein

    Geeignet für die Verlegung ins Erdreich

    Nein

    Halogenfreiheit

    Nein

  • Elektrische Eigenschaften
    Wellenwiderstand (< 20MHz)

    150Ohm ± 15.0Ohm

    Wellenwiderstand (31.25-38.4kHz)

    185Ohm ± 18.5Ohm

    Wellenwiderstand (9.6kHz)

    270Ohm ± 27.0Ohm

    Schleifenwiderstand bei 20°C

    ≤ 138Ohm/Km

    Ausbreitungsgeschwindigkeit

    81%

    Wellendämpfung (9.6kHz)

    ≤ 3dB/km

    Wellendämpfung (38.4kHz)

    ≤ 4dB/km

    Wellendämpfung (4.0MHz)

    ≤ 25dB/km

    Wellendämpfung (16.0MHz)

    ≤ 49dB/km

    Nennspannung UL

    600V

    Prüfspannung

    2000V

  • Mechanische Eigenschaften
    Kupfer Zahl

    23 kg/1000m

    Gewicht

    6.7 kg/100m

    Durchmesser

    8

    Zugkraft

    < 300N

    Biegezyklen

    max. 1 Mio. bei Biegeradius 7.5xKabel-∅

    Beschleunigung

    2.5m/sec2

  • Thermische Eigenschaften
    Max. Leitertemperatur nicht bewegt

    80°C

    Max. Leitertemperatur bewegt

    60°C

    Min. Umgebungstemperatur nicht bewegt

    -20°C

    Min. Umgebungstemperatur bewegt

    -5°C

  • Verwendungszweck
    Verwendungszweck

    Die Einsatzgebiete dieser SK Leitung liegen wie bei den herkömmlichen Typen im Zell- und Feldbereich. Die robuste und schleppfähige
    Hybridleitung enthält zwei Kupferleitungen für die Datenübertragung und vier Kupferleitungen für die Spannungsversorgung
    von ECOFAST-Teilnehmern.

Spezifikationen


Aufbaubeschreibung
Typ: Profibus Hybrid
Leiteraufbau: Kupferleiter blank, feindrähtig, 0.65 (19x0.14mm)
Aderisolation: Polyethylen (PE)
Aderkennzeichnung: Rot/grün
Paarzahl: 1
Verseilart: Adern verseilt
Abschirmung: Aluminiumfolie und Kupfergeflecht verzinnt
Bedeckung Kupfergeflecht: ca. 65%
Leiteraufbau 2: Kupferleiter blank, feinstdrähtig, nach VDE 0295 Kl.6
Aderisolation 2: PVC
Aderkennzeichnung 2: Schwarz mit Zahlenaufdruck
Umwicklung: Kunststofffolie
Aussenmantel: PVC
Mantelfarbe: Violett
Easy Strip: Nein

Normung
Approbationen: PROFIBUS
Produkt ist konform zu: EG Niederspannungsrichtlinie 2014/35/EU
UL Style: 21694
UL listed: CMG
Flammwidrig: UL 1685 CSA FT4
Chemische Beständigkeit: Beschränkt gegen Öl, Säuren und Basen
Witterungsbeständigkeit: Beschränkt, bedingt UV-beständig
Geeignet für die Verlegung im Freien: Nein
Geeignet für die Verlegung ins Erdreich: Nein
Halogenfreiheit: Nein

Elektrische Eigenschaften
Wellenwiderstand (< 20MHz): 150Ohm ± 15.0Ohm
Wellenwiderstand (31.25-38.4kHz): 185Ohm ± 18.5Ohm
Wellenwiderstand (9.6kHz): 270Ohm ± 27.0Ohm
Schleifenwiderstand bei 20°C: ≤ 138Ohm/Km
Ausbreitungsgeschwindigkeit: 81%
Wellendämpfung (9.6kHz): ≤ 3dB/km
Wellendämpfung (38.4kHz): ≤ 4dB/km
Wellendämpfung (4.0MHz): ≤ 25dB/km
Wellendämpfung (16.0MHz): ≤ 49dB/km
Nennspannung UL: 600V
Prüfspannung: 2000V

Mechanische Eigenschaften
Kupfer Zahl: 23 kg/1000m
Gewicht: 6.7 kg/100m
Durchmesser: 8
Zugkraft: < 300N
Biegezyklen: max. 1 Mio. bei Biegeradius 7.5xKabel-∅
Beschleunigung: 2.5m/sec2

Thermische Eigenschaften
Max. Leitertemperatur nicht bewegt: 80°C
Max. Leitertemperatur bewegt: 60°C
Min. Umgebungstemperatur nicht bewegt: -20°C
Min. Umgebungstemperatur bewegt: -5°C

Verwendungszweck
Verwendungszweck: Die Einsatzgebiete dieser SK Leitung liegen wie bei den herkömmlichen Typen im Zell- und Feldbereich. Die robuste und schleppfähige Hybridleitung enthält zwei Kupferleitungen für die Datenübertragung und vier Kupferleitungen für die Spannungsversorgung von ECOFAST-Teilnehmern.
