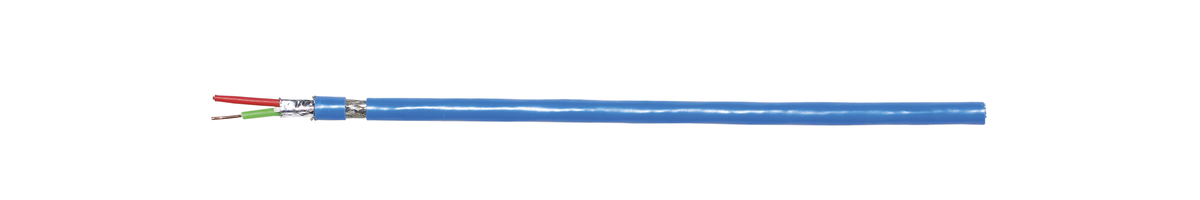

Profibus PVC C (St) 1x2x1.00 bl
eigensicher UL CMX

Profibus PVC C (St) 1x2x1.00 bl
eigensicher UL CMX

(Bilder können vom Originalprodukt abweichen)
Auslaufartikel
Durchmesser
7.5 mm
Gewicht
7.7 kg/100m
Artikel Nr.
999220013

Spezifikationen

  • Aufbaubeschreibung
    Typ

    Profibus

    Leiteraufbau

    Kupferleiter blank 0.64 / 2.55 massiv

    Aderisolation

    Polyethylen (PE)

    Aderkennzeichnung

    Rot/grün

    Paarzahl

    1

    Verseilart

    Adern verseilt mit Füllern

    Umwicklung

    Kunststofffolie

    Abschirmung

    Aluminiumfolie und Kupfergeflecht verzinnt

    Bedeckung Kupfergeflecht

    ca. 90%

    Aussenmantel

    PVC

    Mantelfarbe

    Blau

    Easy Strip

    Nein

  • Normung
    Approbationen

    PROFIBUS

    Produkt ist konform zu

    EG Niederspannungsrichtlinie 2014/35/EU

    UL listed

    CMX

    Flammwidrig

    IEC 60332-1

    Chemische Beständigkeit

    Sehr gut gegen Öl, beschränkt gegen Säuren und Basen

    Witterungsbeständigkeit

    Beschränkt, UV-beständig gem. UL

    Ölbeständigkeit

    UL 758 Sec. 15 (60°C)

    UV-beständig

    UL 1581 Sec. 1200

    Geeignet für die Verlegung im Freien

    Nein

    Geeignet für die Verlegung ins Erdreich

    Nein

    Halogenfreiheit

    Nein

  • Mechanische Eigenschaften
    Kupfer Zahl

    45.1 kg/1000m

    Gewicht

    7.7 kg/100m

    Mindestbiegeradius bewegt

    10x Leitungsdurchmesser

    Mindestbiegeradius nicht bewegt

    5x Leitungsdurchmesser

    Durchmesser

    7.5

  • Elektrische Eigenschaften
    Leiterwiderstand

    ≤ 23Ohm/km

    Isolationswiderstand

    ≥ 10MOhm/km

    Nennspannung

    100V

    Prüfspannung Ader/Ader

    1000V

    Prüfspannung Ader/Schirm

    800V

  • Thermische Eigenschaften
    Max. Leitertemperatur nicht bewegt

    80°C

    Max. Leitertemperatur bewegt

    60°C

    Min. Umgebungstemperatur nicht bewegt

    -20°C

    Min. Umgebungstemperatur bewegt

    -5°C

  • Verwendungszweck
    Verwendungszweck

    Speziell für den Einsatz in explosionsgefährdeten Bereichen der Prozessautomatisierung (PA) konzipiert. In der Automatisierungs-
    und Kommunikationstechnik werden industrielle Feldbussysteme für die Vernetzung eingesetzt. Die Leitungen zwischen
    den Busteilnehmern stellen ein wichtiges Verbindungsglied dar. Dabei werden an die dort eingesetzten Leitungen hohe Ansprüche
    an die Übertragungswerte gestellt.

Spezifikationen


Aufbaubeschreibung
Typ: Profibus
Leiteraufbau: Kupferleiter blank 0.64 / 2.55 massiv
Aderisolation: Polyethylen (PE)
Aderkennzeichnung: Rot/grün
Paarzahl: 1
Verseilart: Adern verseilt mit Füllern
Umwicklung: Kunststofffolie
Abschirmung: Aluminiumfolie und Kupfergeflecht verzinnt
Bedeckung Kupfergeflecht: ca. 90%
Aussenmantel: PVC
Mantelfarbe: Blau
Easy Strip: Nein

Normung
Approbationen: PROFIBUS
Produkt ist konform zu: EG Niederspannungsrichtlinie 2014/35/EU
UL listed: CMX
Flammwidrig: IEC 60332-1
Chemische Beständigkeit: Sehr gut gegen Öl, beschränkt gegen Säuren und Basen
Witterungsbeständigkeit: Beschränkt, UV-beständig gem. UL
Ölbeständigkeit: UL 758 Sec. 15 (60°C)
UV-beständig: UL 1581 Sec. 1200
Geeignet für die Verlegung im Freien: Nein
Geeignet für die Verlegung ins Erdreich: Nein
Halogenfreiheit: Nein

Mechanische Eigenschaften
Kupfer Zahl: 45.1 kg/1000m
Gewicht: 7.7 kg/100m
Mindestbiegeradius bewegt: 10x Leitungsdurchmesser
Mindestbiegeradius nicht bewegt: 5x Leitungsdurchmesser
Durchmesser: 7.5

Elektrische Eigenschaften
Leiterwiderstand: ≤ 23Ohm/km
Isolationswiderstand: ≥ 10MOhm/km
Nennspannung: 100V
Prüfspannung Ader/Ader: 1000V
Prüfspannung Ader/Schirm: 800V

Thermische Eigenschaften
Max. Leitertemperatur nicht bewegt: 80°C
Max. Leitertemperatur bewegt: 60°C
Min. Umgebungstemperatur nicht bewegt: -20°C
Min. Umgebungstemperatur bewegt: -5°C

Verwendungszweck
Verwendungszweck: Speziell für den Einsatz in explosionsgefährdeten Bereichen der Prozessautomatisierung (PA) konzipiert. In der Automatisierungs- und Kommunikationstechnik werden industrielle Feldbussysteme für die Vernetzung eingesetzt. Die Leitungen zwischen den Busteilnehmern stellen ein wichtiges Verbindungsglied dar. Dabei werden an die dort eingesetzten Leitungen hohe Ansprüche an die Übertragungswerte gestellt.
