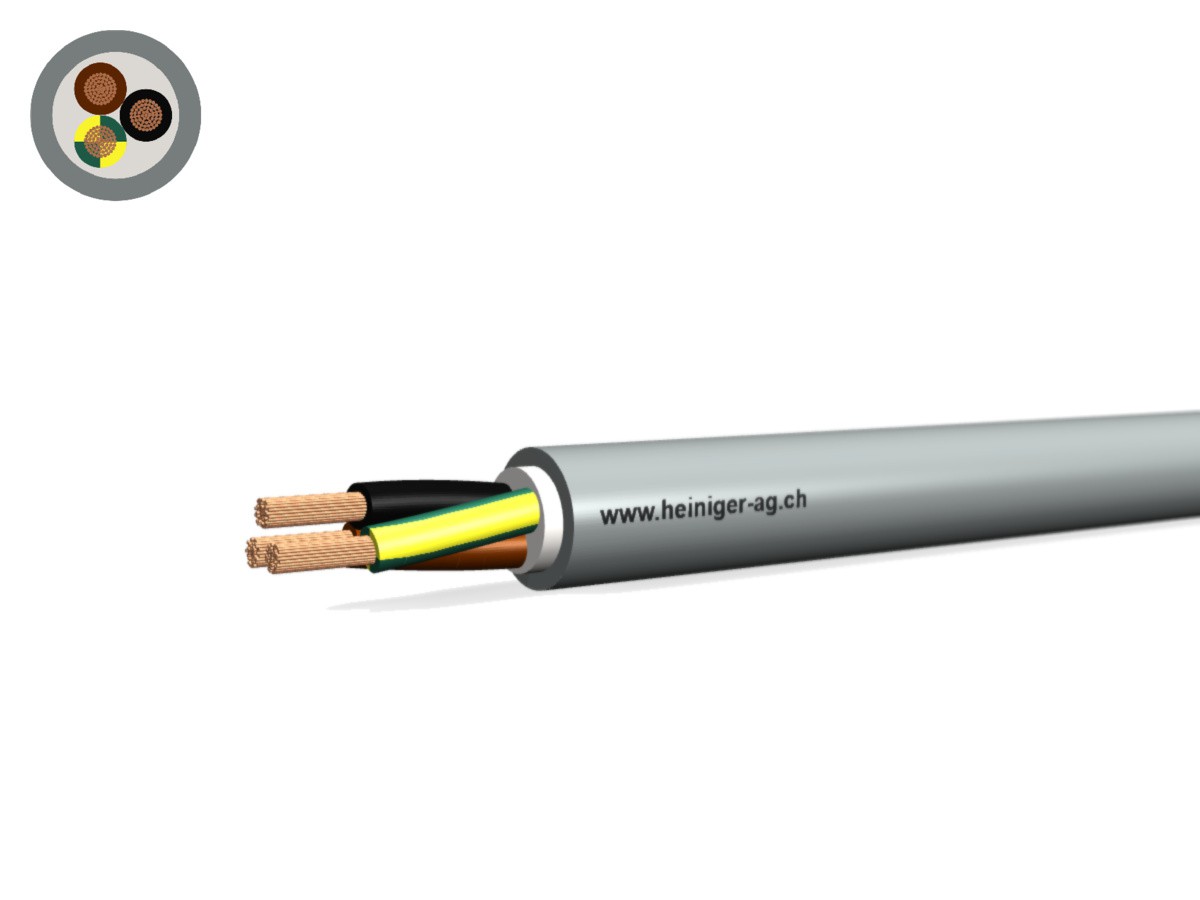

Steuerkabel Cca-flex 3x1.00 JB gr
LiHH hal-frei 300/500V EN 50399

Steuerkabel Cca-flex 3x1.00 JB gr
LiHH hal-frei 300/500V EN 50399

(Bilder können vom Originalprodukt abweichen)
Durchmesser
5.9 mm
Gewicht
6.8 kg/100m
Artikel Nr.
775802033

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

Anmelden

Spezifikationen

  • Verwendungszweck
    Verwendungszweck

    Steuer- oder Kraftleitung zum Einsatz in feuchten oder trockenen Räumen. Werden beweglich oder festverlegt im Maschinen-, Werkzeugmaschinen- und Aufzugsbau sowie in Heiz-, Klimaanlagen, Kühlmaschinen, Büromaschinen, Montagebändern, Transportanlagen, Hebezügen und Fertigungsstrassen eingesetzt. Verhindert bei lokaler Flammeinwirkung eine Brandweiterleitung und erzeugt keine toxischen und korrosiven Brandgase.
    Diese Kabel sind nicht für Installationen im Freien oder unterirdisch vorgesehen, sofern sie mit speziellen Schutzelementen gegen UV-Strahlung und direkten Wasserkontakt verlegt werden.

  • Aufbaubeschreibung
    Leiteraufbau

    Kupferleiter blank, feindrähtig, nach VDE 0295 Kl.5

    Aderisolation

    Halogenfreie Compound

    Aderkennzeichnung

    CENELEC HD 308 S2

    Verseilart

    Adern in konzentrischen Lagen verseilt

    Aussenmantel

    Halogenfreie Compound

    Mantelfarbe

    Grau

  • Elektrische Eigenschaften
    Nennspannung Uo

    300V

    Nennspannung U

    500V

    Prüfspannung

    2000V

  • Thermische Eigenschaften
    Max. Leitertemperatur nicht bewegt

    70°C

    Max. Leitertemperatur bewegt

    50°C

    Min. Umgebungstemperatur nicht bewegt

    -30°C

    Min. Umgebungstemperatur bewegt

    -5°C

    Brandlast (MJ/m)

    0.65

  • Mechanische Eigenschaften
    Kupfer Zahl

    28.8 kg/1000m

    Gewicht

    6.8 kg/100m

    Mindestbiegeradius bewegt

    12.5x Leitungsdurchmesser

    Mindestbiegeradius nicht bewegt

    6x Leitungsdurchmesser

    Durchmesser 5.9 mm
  • Normung
    Produkt ist konform zu

    EG Niederspannungsrichtlinie 2014/35/EU

    Flammwidrig

    IEC 60332-1

    Halogenfreiheit

    IEC 60754-1/2

    Keine korrosiven Gase

    IEC 60754-2

    Min. Rauchentwicklung

    IEC 61034-2

    Wärmefreisetzung, Brandentwicklung

    EN 50399

    Brandklasse min.

    Cca (hoch)

    Rauchentwicklungsklasse (smoke)

    s1

    Abtropfverhaltensklasse (drop)

    d1

    Säureentwicklungsklasse (acidity)

    a1

    Geeignet für die Verlegung im Freien

    Nein

    Geeignet für die Verlegung ins Erdreich

    Nein

    Witterungsbeständigkeit

    Nicht UV-beständig

    Chemische Beständigkeit

    Beschränkt gegen Öl, Säuren und Basen

    Halogenfreiheit

    Ja

Spezifikationen


Verwendungszweck
Verwendungszweck: Steuer- oder Kraftleitung zum Einsatz in feuchten oder trockenen Räumen. Werden beweglich oder festverlegt im Maschinen-, Werkzeugmaschinen- und Aufzugsbau sowie in Heiz-, Klimaanlagen, Kühlmaschinen, Büromaschinen, Montagebändern, Transportanlagen, Hebezügen und Fertigungsstrassen eingesetzt. Verhindert bei lokaler Flammeinwirkung eine Brandweiterleitung und erzeugt keine toxischen und korrosiven Brandgase. Diese Kabel sind nicht für Installationen im Freien oder unterirdisch vorgesehen, sofern sie mit speziellen Schutzelementen gegen UV-Strahlung und direkten Wasserkontakt verlegt werden.

Aufbaubeschreibung
Leiteraufbau: Kupferleiter blank, feindrähtig, nach VDE 0295 Kl.5
Aderisolation: Halogenfreie Compound
Aderkennzeichnung: CENELEC HD 308 S2
Verseilart: Adern in konzentrischen Lagen verseilt
Aussenmantel: Halogenfreie Compound
Mantelfarbe: Grau

Elektrische Eigenschaften
Nennspannung Uo: 300V
Nennspannung U: 500V
Prüfspannung: 2000V

Thermische Eigenschaften
Max. Leitertemperatur nicht bewegt: 70°C
Max. Leitertemperatur bewegt: 50°C
Min. Umgebungstemperatur nicht bewegt: -30°C
Min. Umgebungstemperatur bewegt: -5°C
Brandlast (MJ/m): 0.65

Mechanische Eigenschaften
Kupfer Zahl: 28.8 kg/1000m
Gewicht: 6.8 kg/100m
Mindestbiegeradius bewegt: 12.5x Leitungsdurchmesser
Mindestbiegeradius nicht bewegt: 6x Leitungsdurchmesser
Durchmesser: 5.9 mm

Normung
Produkt ist konform zu: EG Niederspannungsrichtlinie 2014/35/EU
Flammwidrig: IEC 60332-1
Halogenfreiheit: IEC 60754-1/2
Keine korrosiven Gase: IEC 60754-2
Min. Rauchentwicklung: IEC 61034-2
Wärmefreisetzung, Brandentwicklung: EN 50399
Brandklasse min.: Cca (hoch)
Rauchentwicklungsklasse (smoke): s1
Abtropfverhaltensklasse (drop): d1
Säureentwicklungsklasse (acidity): a1
Geeignet für die Verlegung im Freien: Nein
Geeignet für die Verlegung ins Erdreich: Nein
Witterungsbeständigkeit: Nicht UV-beständig
Chemische Beständigkeit: Beschränkt gegen Öl, Säuren und Basen
Halogenfreiheit: Ja
