Steuerkabel hal-frei C 3x0.14 DIN47100
gr LiHCH 300/300V

Steuerkabel hal-frei C 3x0.14 DIN47100
gr LiHCH 300/300V

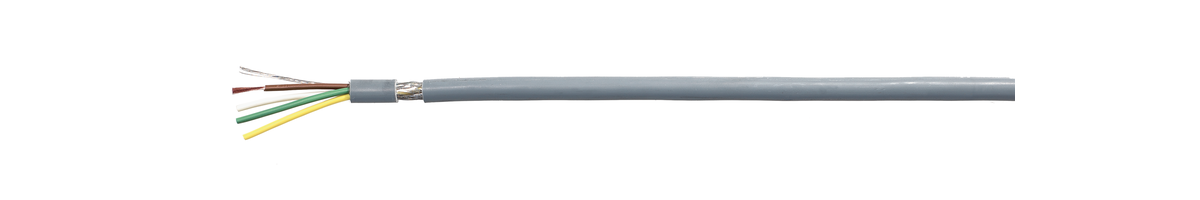

(Bilder können vom Originalprodukt abweichen)
Auslaufartikel
Durchmesser
4.1 mm
Gewicht
2.3 kg/100m
Artikel Nr.
777890033

Spezifikationen

  • Normung
    Approbationen

    SEV

    Produkt ist konform zu

    EG Niederspannungsrichtlinie 2014/35/EU

    Flammwidrig

    IEC 60332-1

    Halogenfreiheit

    IEC 60754-1/2

    Keine korrosiven Gase

    IEC 60754-2

    Min. Rauchentwicklung

    IEC 61034

    Geeignet für die Verlegung im Freien

    Nein

    Geeignet für die Verlegung ins Erdreich

    Nein

    Witterungsbeständigkeit

    Nicht UV-beständig

    Chemische Beständigkeit

    Beschränkt gegen Öl, Säuren und Basen

    Abrieb- und kerbfest

    Nein

    Mikroben-beständig

    Nein

    Halogenfreiheit

    Ja

  • Aufbaubeschreibung
    Leiteraufbau

    Kupferleiter blank, feindrähtig, nach VDE 0295 Kl.5

    Aderisolation

    Halogenfreie Mischung

    Verseilart

    Adern in konzentrischen Lagen verseilt

    Abschirmung

    Kupfergeflecht verzinnt

    Bedeckung Kupfergeflecht

    ca. 85%

    Beilauflitze

    Kupfer verzinnt, nach VDE 0295 Kl.5

    Aussenmantel

    Halogenfreie Mischung

    Mantelfarbe

    Grau

  • Mechanische Eigenschaften
    Kupfer Zahl

    13 kg/1000m

    Gewicht

    2.3 kg/100m

    Mindestbiegeradius bewegt

    10x Leitungsdurchmesser

    Mindestbiegeradius nicht bewegt

    5x Leitungsdurchmesser

    Durchmesser

    4.1

  • Thermische Eigenschaften
    Max. Leitertemperatur nicht bewegt

    80°C

    Max. Leitertemperatur bewegt

    50°C

    Min. Umgebungstemperatur nicht bewegt

    -30°C

    Min. Umgebungstemperatur bewegt

    -5°C

  • Elektrische Eigenschaften
    Nennspannung U

    300V

    Prüfspannung

    1200V

  • Verwendungszweck
    Verwendungszweck

    Steuer-, Kontroll- und Messleitung zum Einsatz im Maschinen-, Anlagen- und Apparatebau sowie in der Kommunikationstechnik.
    Die dichte Kupfergeflechtsabschirmung schützt die Leitung vor elektromagnetischen Beeinflussungen und gewährleistet eine
    optimale Impulsübertragung. Ideal für die Konfektion von D-SUB-Steckern. Verhindert bei lokaler Flammeinwirkung eine Brandweiterleitung
    und erzeugt keine toxischen und korrosiven Brandgase.

Spezifikationen


Normung
Approbationen: SEV
Produkt ist konform zu: EG Niederspannungsrichtlinie 2014/35/EU
Flammwidrig: IEC 60332-1
Halogenfreiheit: IEC 60754-1/2
Keine korrosiven Gase: IEC 60754-2
Min. Rauchentwicklung: IEC 61034
Geeignet für die Verlegung im Freien: Nein
Geeignet für die Verlegung ins Erdreich: Nein
Witterungsbeständigkeit: Nicht UV-beständig
Chemische Beständigkeit: Beschränkt gegen Öl, Säuren und Basen
Abrieb- und kerbfest: Nein
Mikroben-beständig: Nein
Halogenfreiheit: Ja

Aufbaubeschreibung
Leiteraufbau: Kupferleiter blank, feindrähtig, nach VDE 0295 Kl.5
Aderisolation: Halogenfreie Mischung
Verseilart: Adern in konzentrischen Lagen verseilt
Abschirmung: Kupfergeflecht verzinnt
Bedeckung Kupfergeflecht: ca. 85%
Beilauflitze: Kupfer verzinnt, nach VDE 0295 Kl.5
Aussenmantel: Halogenfreie Mischung
Mantelfarbe: Grau

Mechanische Eigenschaften
Kupfer Zahl: 13 kg/1000m
Gewicht: 2.3 kg/100m
Mindestbiegeradius bewegt: 10x Leitungsdurchmesser
Mindestbiegeradius nicht bewegt: 5x Leitungsdurchmesser
Durchmesser: 4.1

Thermische Eigenschaften
Max. Leitertemperatur nicht bewegt: 80°C
Max. Leitertemperatur bewegt: 50°C
Min. Umgebungstemperatur nicht bewegt: -30°C
Min. Umgebungstemperatur bewegt: -5°C

Elektrische Eigenschaften
Nennspannung U: 300V
Prüfspannung: 1200V

Verwendungszweck
Verwendungszweck: Steuer-, Kontroll- und Messleitung zum Einsatz im Maschinen-, Anlagen- und Apparatebau sowie in der Kommunikationstechnik. Die dichte Kupfergeflechtsabschirmung schützt die Leitung vor elektromagnetischen Beeinflussungen und gewährleistet eine optimale Impulsübertragung. Ideal für die Konfektion von D-SUB-Steckern. Verhindert bei lokaler Flammeinwirkung eine Brandweiterleitung und erzeugt keine toxischen und korrosiven Brandgase.
