Beschreibung

Kurz-Beschreibung:

Dimension: 10x4mm

Verwendungszweck

Verwendungszweck:

Für die Verbindung von AS-Komponenten. AS-Interface ist ein Feldbussystem, bei dem die Energieversorgung der Module und die Datenübertragung über ein einziges Kabel erfolgen. Durch die schnelle IDC-Kontaktierung (Durchdringungstechnik) werden mögliche Verdrahtungsfehler weitgehend vermieden. Das Kabel ist beständig gegen Öle, Fette und Kühlschmierstoffe. Es eignet sich für den Einsatz in feuchten Bereichen sowie im Maschinen- und Anlagenbau, Gerätebau, Werkzeugmaschinenbau und in der Automobilindustrie. Nicht beständig gegen aggressive Kühlmittel.

Aufbaubeschreibung

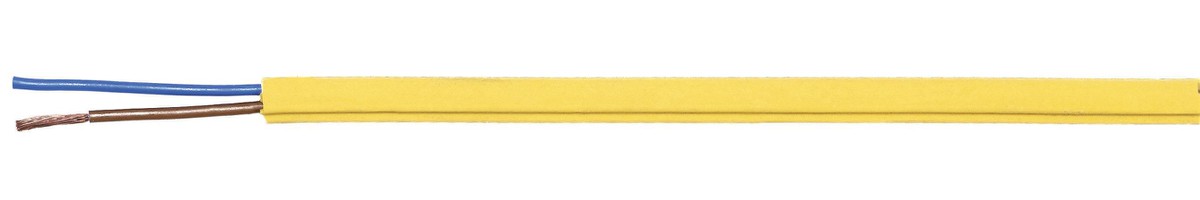

Typ:	ASI Bus
Leiteraufbau:	Kupferleiter verzinnt, feinstdrähtig, nach VDE 0295 Kl.6
Aderisolation:	PVC
Aderkennzeichnung:	Braun/blau
Aussenmantel:	TPE-O
Mantelfarbe:	Gelb

Elektrische Eigenschaften

Leiterwiderstand:	13Ohm/km
Isolationswiderstand:	≥ 20MOhm/km
Dämpfung (1MHz):	0.00 dB/100m
Dämpfung (4MHz):	0.00 dB/100m
Dämpfung (10MHz):	0.00 dB/100m
Dämpfung (16MHz):	0.00 dB/100m
Dämpfung (20MHz):	0.00 dB/100m
Dämpfung (31.25MHz):	0.00 dB/100m
Dämpfung (62.25MHz):	0.00 dB/100m
Nennspannung:	300V
Prüfspannung:	3000V

Thermische Eigenschaften

Max. Leitertemperatur nicht bewegt:	80°C
Min. Umgebungstemperatur nicht bewegt:	-40°C
Min. Umgebungstemperatur bewegt:	-20°C

Mechanische Eigenschaften

Querschnitt:	1.50mm²
Kupfer Zahl:	28.8 kg/1000m
Gewicht:	6.8 kg/100m
Mindestbiegeradius nicht bewegt:	4x Leitungsdurchmesser

Normung

Approbationen:	ASI Bus
Produkt ist konform zu:	EG Niederspannungsrichtlinie 2014/35/EU
Chemische Beständigkeit:	Sehr gut gegen Öl, beschränkt gegen Säuren und Basen
Witterungsbeständigkeit:	Sehr gut, beschränkt UV-beständig
Ölbeständigkeit:	VDE 0472 Teil 803/B
