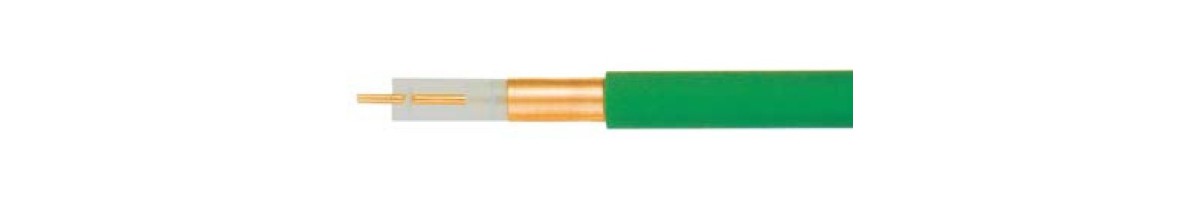

CATV Bambuskabel 3dB 75 Ohm 3.30/13.30
PE grün

CATV Bambuskabel 3dB 75 Ohm 3.30/13.30
PE grün

(Bilder können vom Originalprodukt abweichen)
Durchmesser
17.5 mm
Gewicht
31 kg/100m
Artikel Nr.
6225875

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

Anmelden

Spezifikationen

  • Aufbaubeschreibung
    Typ

    Bambus

    Innenleiter-Material

    Kupfer Draht blank

    Innenleiter-Ø (mm)

    3.3

    Dielektrikum

    Polyethylen/Luft

    Dielektrikum-Ø (mm)

    13.3

    1. Aussenleiter

    Kupferband

    Aussenmantel

    Polyethylen (PE)

    Mantelfarbe

    Grün

  • Elektrische Eigenschaften
    Wellenwiderstand (Ohm)

    75

    Kapazität

    50pF/m

    Gleichstromwiderstand Innenleiter

    2Ohm/km

    Gleischstromwiderstand Aussenleiter

    2.4Ohm/km

    Ausbreitungsgeschwindigkeit

    89%

    Dämpfung (50MHz)

    1.2

    Dämpfung (100MHz)

    1.8

    Dämpfung (200MHz)

    2.6

    Dämpfung (300MHz)

    3.2

    Dämpfung (500MHz)

    4.2

    Dämpfung (800MHz)

    5.5

    Dämpfung (1750MHz)

    8.5

    Schirmdämpfung 300-470MHz

    >120dB

    Schirmdämpfung 470-1000MHz

    >110dB

    Rückflussdämpfung 300-470MHz

    >120dB

    Rückflussdämpfung 470-1000MHz

    >110dB

  • Normung
    Das Produkt ist konform zu

    EG Niederspannungsrichtlinie 2014/35/EU

    Geeignet für die Verlegung im Freien

    Bedingt

    Geeignet für die Verlegung ins Erdreich

    Ja

    Witterungsbeständigkeit

    Gut, bedingt UV-beständig

    Chemische Beständigkeit

    Gut gegen Öl, Säuren und Basen

    Wasserbeständig

    Längswasserdicht

    Halogenfreiheit

    Nein

  • Mechanische Eigenschaften
    Gewicht

    31 kg/100m

    Mindestbiegeradius nicht bewegt

    175mm

    Durchmesser

    17.5

  • Thermische Eigenschaften
    Max. Leitertemperatur nicht bewegt

    80°C

    Max. Leitertemperatur bewegt

    50°C

    Min. Umgebungstemperatur nicht bewegt

    -40°C

    Min. Umgebungstemperatur bewegt

    -5°C

  • Verwendungszweck
    Verwendungszweck

    Als klassische CATV-Kabel mit PE- oder Cell-PE-Isolierung und längslaufendem, überlappendem Cu-Band als Aussenleiter
    für die Erdverlegung konzipiert. Sie sind nach dem Hohlraumprinzip aufgebaut, wobei die PE-Isolierung zwischen Innen und
    Aussenleiter durch einen möglichst grossen Luftraum ersetzt wird und spezielle konstruktive Massnahmen dafür sorgen, dass die Kabel längswasserdicht und mechanisch stabil sind. Durch die Verwendung hochwertiger, alterungs- und spannungsrissbeständiger
    Polyethylene zeichnen sie sich durch nahezu unbegrenzte Lebensdauer und Dämpfungskonstanz aus.

Spezifikationen


Aufbaubeschreibung
Typ: Bambus
Innenleiter-Material: Kupfer Draht blank
Innenleiter-Ø (mm): 3.3
Dielektrikum: Polyethylen/Luft
Dielektrikum-Ø (mm): 13.3
1. Aussenleiter: Kupferband
Aussenmantel: Polyethylen (PE)
Mantelfarbe: Grün

Elektrische Eigenschaften
Wellenwiderstand (Ohm): 75
Kapazität: 50pF/m
Gleichstromwiderstand Innenleiter: 2Ohm/km
Gleischstromwiderstand Aussenleiter: 2.4Ohm/km
Ausbreitungsgeschwindigkeit: 89%
Dämpfung (50MHz): 1.2
Dämpfung (100MHz): 1.8
Dämpfung (200MHz): 2.6
Dämpfung (300MHz): 3.2
Dämpfung (500MHz): 4.2
Dämpfung (800MHz): 5.5
Dämpfung (1750MHz): 8.5
Schirmdämpfung 300-470MHz: >120dB
Schirmdämpfung 470-1000MHz: >110dB
Rückflussdämpfung 300-470MHz: >120dB
Rückflussdämpfung 470-1000MHz: >110dB

Normung
Das Produkt ist konform zu : EG Niederspannungsrichtlinie 2014/35/EU
Geeignet für die Verlegung im Freien: Bedingt
Geeignet für die Verlegung ins Erdreich: Ja
Witterungsbeständigkeit: Gut, bedingt UV-beständig
Chemische Beständigkeit: Gut gegen Öl, Säuren und Basen
Wasserbeständig: Längswasserdicht
Halogenfreiheit: Nein

Mechanische Eigenschaften
Gewicht: 31 kg/100m
Mindestbiegeradius nicht bewegt: 175mm
Durchmesser: 17.5

Thermische Eigenschaften
Max. Leitertemperatur nicht bewegt: 80°C
Max. Leitertemperatur bewegt: 50°C
Min. Umgebungstemperatur nicht bewegt: -40°C
Min. Umgebungstemperatur bewegt: -5°C

Verwendungszweck
Verwendungszweck: Als klassische CATV-Kabel mit PE- oder Cell-PE-Isolierung und längslaufendem, überlappendem Cu-Band als Aussenleiter für die Erdverlegung konzipiert. Sie sind nach dem Hohlraumprinzip aufgebaut, wobei die PE-Isolierung zwischen Innen und Aussenleiter durch einen möglichst grossen Luftraum ersetzt wird und spezielle konstruktive Massnahmen dafür sorgen, dass die Kabel längswasserdicht und mechanisch stabil sind. Durch die Verwendung hochwertiger, alterungs- und spannungsrissbeständiger Polyethylene zeichnen sie sich durch nahezu unbegrenzte Lebensdauer und Dämpfungskonstanz aus.
