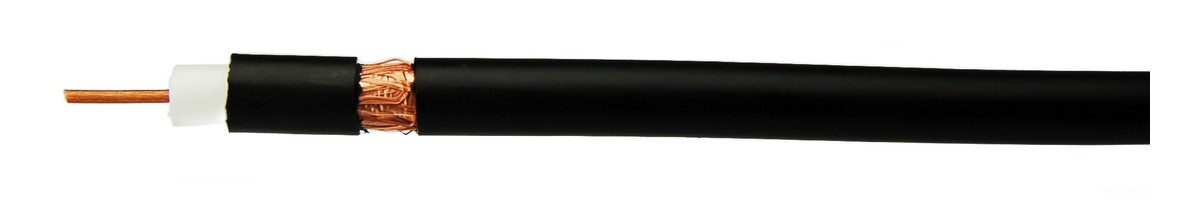

CATV Filovision HF-75 flex 3.4/14.5
PE3 Z-ALT schwarz

CATV Filovision HF-75 flex 3.4/14.5
PE3 Z-ALT schwarz

(Bilder können vom Originalprodukt abweichen)
Durchmesser
19.8 mm
Gewicht
33.2 kg/100m
Artikel Nr.
6225735

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

Anmelden

Spezifikationen

  • Aufbaubeschreibung
    Typ

    CATV Filovision HF-75 3.4/14.5

    Innenleiter-Material

    Kupferleiter blank, eindrähtig

    Innenleiter-Ø (mm)

    3.4

    Dielektrikum

    Zell-PE

    Dielektrikum-Ø (mm)

    14.5

    Umwicklung

    Wasserabweisende Dichtung

    1. Aussenleiter

    Kupferband

    2. Aussenleiter

    Kupfergeflecht weichgeglüht

    Bedeckung Geflecht

    ca. 60%

    Aussenmantel

    Polyethylen (PE)

    Mantelfarbe

    Schwarz

  • Normung
    Das Produkt ist konform zu

    EG Niederspannungsrichtlinie 2014/35/EU

    Geeignet für die Verlegung im Freien

    Bedingt

    Geeignet für die Verlegung ins Erdreich

    Nein

    Witterungsbeständigkeit

    Gut, bedingt UV-beständig

    Chemische Beständigkeit

    Gut gegen Öl, Säuren und Basen

    Halogenfreiheit

    Nein

  • Mechanische Eigenschaften
    Gewicht

    33.2 kg/100m

    Mindestbiegeradius nicht bewegt

    250mm

    Durchmesser

    19.8

  • Elektrische Eigenschaften
    Wellenwiderstand (Ohm)

    75

    Toleranz Wellenwiderstand

    ±2Ohm

    Kapazität

    53 ± 2pF/m

    Gleichstromwiderstand Innenleiter

    2.1Ohm/km

    Gleischstromwiderstand Aussenleiter

    2.6Ohm/km

    Transferimpedanz

    0.02mOhm/km

    Dämpfung (50MHz)

    1.4

    Dämpfung (200MHz)

    2.9

    Dämpfung (300MHz)

    3.6

    Dämpfung (470MHz)

    4.6

    Dämpfung (600MHz)

    6.5

    Dämpfung (862MHz)

    6.4

    Dämpfung (1000MHz)

    6.9

    Dämpfung (1750MHz)

    9.4

    Dämpfung (2150MHz)

    10.6

    Dämpfung (2.4GHz)

    11.5

    Dämpfung (3000MHz)

    13.3

    Schirmdämpfung 30-1000MHz

    >95dB

    Schirmdämpfung 1-2GHz

    >85dB

    Schirmdämpfung 2-3GHz

    >80dB

    Rückflussdämpfung 10-470MHz

    >25dB

    Rückflussdämpfung 470-1000MHz

    >24dB

    Rückflussdämpfung 1-2GHz

    >21dB

    Rückflussdämpfung 2-3GHz

    >20dB

    Prüfspannung

    12000V

  • Thermische Eigenschaften
    Max. Leitertemperatur nicht bewegt

    70°C

    Max. Leitertemperatur bewegt

    60°C

    Min. Umgebungstemperatur nicht bewegt

    -40°C

    Min. Umgebungstemperatur bewegt

    -25°C

  • Verwendungszweck
    Verwendungszweck

    Dieses Filovision Kabel ist besonders für CATV-Netze geeignet. Durch die kupfergeflecht Abschirmung erfüllt es höchste Anforderungen.

Spezifikationen


Aufbaubeschreibung
Typ: CATV Filovision HF-75 3.4/14.5
Innenleiter-Material: Kupferleiter blank, eindrähtig
Innenleiter-Ø (mm): 3.4
Dielektrikum: Zell-PE
Dielektrikum-Ø (mm): 14.5
Umwicklung: Wasserabweisende Dichtung
1. Aussenleiter: Kupferband
2. Aussenleiter: Kupfergeflecht weichgeglüht
Bedeckung Geflecht: ca. 60%
Aussenmantel: Polyethylen (PE)
Mantelfarbe: Schwarz

Normung
Das Produkt ist konform zu : EG Niederspannungsrichtlinie 2014/35/EU
Geeignet für die Verlegung im Freien: Bedingt
Geeignet für die Verlegung ins Erdreich: Nein
Witterungsbeständigkeit: Gut, bedingt UV-beständig
Chemische Beständigkeit: Gut gegen Öl, Säuren und Basen
Halogenfreiheit: Nein

Mechanische Eigenschaften
Gewicht: 33.2 kg/100m
Mindestbiegeradius nicht bewegt: 250mm
Durchmesser: 19.8

Elektrische Eigenschaften
Wellenwiderstand (Ohm): 75
Toleranz Wellenwiderstand: ±2Ohm
Kapazität: 53 ± 2pF/m
Gleichstromwiderstand Innenleiter: 2.1Ohm/km
Gleischstromwiderstand Aussenleiter: 2.6Ohm/km
Transferimpedanz: 0.02mOhm/km
Dämpfung (50MHz): 1.4
Dämpfung (200MHz): 2.9
Dämpfung (300MHz): 3.6
Dämpfung (470MHz): 4.6
Dämpfung (600MHz): 6.5
Dämpfung (862MHz): 6.4
Dämpfung (1000MHz): 6.9
Dämpfung (1750MHz): 9.4
Dämpfung (2150MHz): 10.6
Dämpfung (2.4GHz): 11.5
Dämpfung (3000MHz): 13.3
Schirmdämpfung 30-1000MHz: >95dB
Schirmdämpfung 1-2GHz: >85dB
Schirmdämpfung 2-3GHz: >80dB
Rückflussdämpfung 10-470MHz: >25dB
Rückflussdämpfung 470-1000MHz: >24dB
Rückflussdämpfung 1-2GHz: >21dB
Rückflussdämpfung 2-3GHz: >20dB
Prüfspannung: 12000V

Thermische Eigenschaften
Max. Leitertemperatur nicht bewegt: 70°C
Max. Leitertemperatur bewegt: 60°C
Min. Umgebungstemperatur nicht bewegt: -40°C
Min. Umgebungstemperatur bewegt: -25°C

Verwendungszweck
Verwendungszweck: Dieses Filovision Kabel ist besonders für CATV-Netze geeignet. Durch die kupfergeflecht Abschirmung erfüllt es höchste Anforderungen.
