CATV Filovision HF-75 flex Fca 2.0/9.1
PE sw TS20/91L

CATV Filovision HF-75 flex Fca 2.0/9.1
PE sw TS20/91L

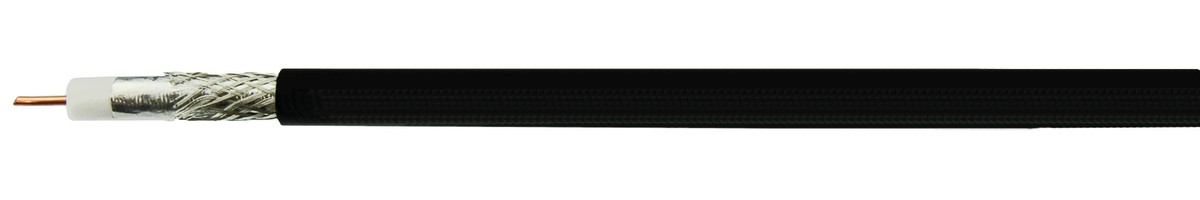

(Bilder können vom Originalprodukt abweichen)
Durchmesser
12.5 mm
Gewicht
13.365 kg/100m
Artikel Nr.
6225521

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

Anmelden

Spezifikationen

  • Aufbaubeschreibung
    Typ

    CATV Filovision HF-75 flex 2.0/9.1

    Innenleiter-Material

    Kupferleiter blank, eindrähtig

    Innenleiter-Ø (mm)

    2.0

    Dielektrikum

    Geschäumtes Polyethylen

    Dielektrikum-Ø (mm)

    9.1

    1. Aussenleiter

    Al/Pet-Folie, verklebt mit dem Dielektrikum

    2. Aussenleiter

    Kupfergeflecht verzinnt

    3. Aussenleiter

    Aluminium/Surlyne-Folie

  • Elektrische Eigenschaften
    Wellenwiderstand (Ohm)

    75

    Kapazität

    52pF/m

    Gleichstromwiderstand Innenleiter

    5.5Ohm/km

    Transferimpedanz

    <0.9mOhm/km

    Ausbreitungsgeschwindigkeit

    85%

    Dämpfung (50MHz)

    2.49

    Dämpfung (100MHz)

    3.35

    Dämpfung (200MHz)

    4.66

    Dämpfung (300MHz)

    5.74

    Dämpfung (450MHz)

    7.15

    Dämpfung (600MHz)

    8.4

    Dämpfung (862MHz)

    10.3

    Schirmdämpfung 30-1000MHz

    >115dB

    Rückflussdämpfung 30-470MHz

    >26dB

    Rückflussdämpfung 470-862MHz

    >22dB

  • Normung
    Hersteller

    Cavel

    Das Produkt ist konform zu

    EG Niederspannungsrichtlinie 2014/35/EU

    Schirmungsklasse EN50117

    A++

    Geeignet für die Verlegung im Freien

    Bedingt

    Geeignet für die Verlegung ins Erdreich

    Nein

    Witterungsbeständigkeit

    Beschränkt, bedingt UV-beständig

    Chemische Beständigkeit

    Beschränkt gegen Öl, Säuren und Basen

    Halogenfreiheit

    Nein

  • Mechanische Eigenschaften
    Gewicht

    13.365 kg/100m

    Mindestbiegeradius nicht bewegt

    125mm

    Durchmesser

    12.5

  • Thermische Eigenschaften
    Max. Leitertemperatur nicht bewegt

    70°C

    Min. Umgebungstemperatur nicht bewegt

    -20°C

    Min. Umgebungstemperatur bewegt

    -5°C

  • Verwendungszweck
    Verwendungszweck

    Dieses Filovision Kabel ist besonders für CATV-Netze geeignet. Durch die dreifache Abschirmung erfüllt es höchste Anforderungen.

Spezifikationen


Aufbaubeschreibung
Typ: CATV Filovision HF-75 flex 2.0/9.1
Innenleiter-Material: Kupferleiter blank, eindrähtig
Innenleiter-Ø (mm): 2.0
Dielektrikum: Geschäumtes Polyethylen
Dielektrikum-Ø (mm): 9.1
1. Aussenleiter: Al/Pet-Folie, verklebt mit dem Dielektrikum
2. Aussenleiter: Kupfergeflecht verzinnt
3. Aussenleiter: Aluminium/Surlyne-Folie

Elektrische Eigenschaften
Wellenwiderstand (Ohm): 75
Kapazität: 52pF/m
Gleichstromwiderstand Innenleiter: 5.5Ohm/km
Transferimpedanz: <0.9mOhm/km
Ausbreitungsgeschwindigkeit: 85%
Dämpfung (50MHz): 2.49
Dämpfung (100MHz): 3.35
Dämpfung (200MHz): 4.66
Dämpfung (300MHz): 5.74
Dämpfung (450MHz): 7.15
Dämpfung (600MHz): 8.4
Dämpfung (862MHz): 10.3
Schirmdämpfung 30-1000MHz: >115dB
Rückflussdämpfung 30-470MHz: >26dB
Rückflussdämpfung 470-862MHz: >22dB

Normung
Hersteller: Cavel
Das Produkt ist konform zu : EG Niederspannungsrichtlinie 2014/35/EU
Schirmungsklasse EN50117: A++
Geeignet für die Verlegung im Freien: Bedingt
Geeignet für die Verlegung ins Erdreich: Nein
Witterungsbeständigkeit: Beschränkt, bedingt UV-beständig
Chemische Beständigkeit: Beschränkt gegen Öl, Säuren und Basen
Halogenfreiheit: Nein

Mechanische Eigenschaften
Gewicht: 13.365 kg/100m
Mindestbiegeradius nicht bewegt: 125mm
Durchmesser: 12.5

Thermische Eigenschaften
Max. Leitertemperatur nicht bewegt: 70°C
Min. Umgebungstemperatur nicht bewegt: -20°C
Min. Umgebungstemperatur bewegt: -5°C

Verwendungszweck
Verwendungszweck: Dieses Filovision Kabel ist besonders für CATV-Netze geeignet. Durch die dreifache Abschirmung erfüllt es höchste Anforderungen.
