CATV Koaxialkabel 75 Ohm 2.77/11.43
P3 500 JCAT sw

CATV Koaxialkabel 75 Ohm 2.77/11.43
P3 500 JCAT sw

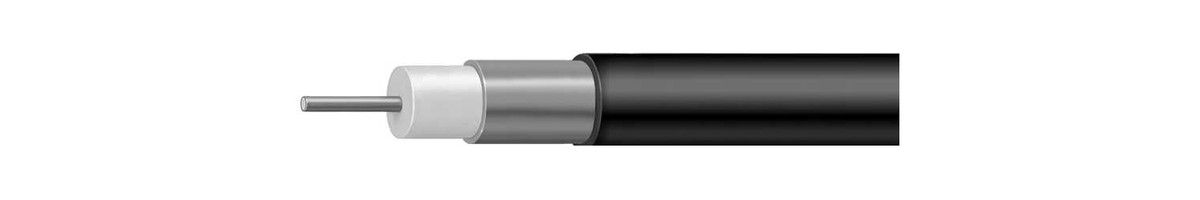

(Bilder können vom Originalprodukt abweichen)
Durchmesser
14.2 mm
Gewicht
17.4 kg/100m
Artikel Nr.
6225820
E-Nr.
101650420

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

Anmelden

Spezifikationen

  • Verwendungszweck
    Verwendungszweck

    Dieses Breitbandkoaxialkabel ist besonders für CATV-Netze geeignet. Es wurde für Breitbandnetze optimiert und zeichnet sich
    durch niedrige Dämpfungswerte aus.

  • Aufbaubeschreibung
    Typ

    P3 500 JCAT

    Innenleiter-Material

    Aluminiumleiter mit Kupfer überzogen

    Innenleiter-Ø (mm) 2.77 mm
    Dielektrikum

    Zell-PE

    Dielektrikum-Ø (mm)

    11.43

    1. Aussenleiter

    Aluminiumrohr

    Aussenmantel

    Polyethylen (PE)

    Mantelfarbe

    Schwarz

  • Elektrische Eigenschaften
    Wellenwiderstand (Ohm) 75 Ohm
    Toleranz Wellenwiderstand

    ±2Ohm

    Kapazität

    50nF/km

    Ausbreitungsgeschwindigkeit

    87%

    Dämpfung (55MHz) 1.77 dB
    Dämpfung (250MHz) 3.94 dB
    Dämpfung (300MHz) 4.3 dB/100m
    Dämpfung (400MHz) 5.02 dB/100m
    Dämpfung (450MHz) 5.35 dB/100m
    Dämpfung (600MHz) 6.27 dB/100m
    Dämpfung (862MHz) 7.68 dB/100m
    Dämpfung (1000MHz) 8.27 dB/100m
  • Thermische Eigenschaften
    Max. Leitertemperatur nicht bewegt

    70°C

    Max. Leitertemperatur bewegt

    50°C

    Min. Umgebungstemperatur nicht bewegt

    -40°C

    Min. Umgebungstemperatur bewegt

    -5°C

  • Mechanische Eigenschaften
    Gewicht

    17.4 kg/100m

    Mindestbiegeradius bewegt

    152mm

    Mindestbiegeradius nicht bewegt

    89mm

    Durchmesser 14.2 mm
  • Normung
    Geeignet für die Verlegung im Freien

    Bedingt

    Geeignet für die Verlegung ins Erdreich

    Nein

    Witterungsbeständigkeit

    Gut, bedingt UV-beständig

    Chemische Beständigkeit

    Gut gegen Öl, Säuren und Basen

    Halogenfreiheit

    Nein

Spezifikationen


Verwendungszweck
Verwendungszweck: Dieses Breitbandkoaxialkabel ist besonders für CATV-Netze geeignet. Es wurde für Breitbandnetze optimiert und zeichnet sich durch niedrige Dämpfungswerte aus.

Aufbaubeschreibung
Typ: P3 500 JCAT
Innenleiter-Material: Aluminiumleiter mit Kupfer überzogen
Innenleiter-Ø (mm): 2.77 mm
Dielektrikum: Zell-PE
Dielektrikum-Ø (mm): 11.43
1. Aussenleiter: Aluminiumrohr
Aussenmantel: Polyethylen (PE)
Mantelfarbe: Schwarz

Elektrische Eigenschaften
Wellenwiderstand (Ohm): 75 Ohm
Toleranz Wellenwiderstand: ±2Ohm
Kapazität: 50nF/km
Ausbreitungsgeschwindigkeit: 87%
Dämpfung (55MHz): 1.77 dB
Dämpfung (250MHz): 3.94 dB
Dämpfung (300MHz): 4.3 dB/100m
Dämpfung (400MHz): 5.02 dB/100m
Dämpfung (450MHz): 5.35 dB/100m
Dämpfung (600MHz): 6.27 dB/100m
Dämpfung (862MHz): 7.68 dB/100m
Dämpfung (1000MHz): 8.27 dB/100m

Thermische Eigenschaften
Max. Leitertemperatur nicht bewegt: 70°C
Max. Leitertemperatur bewegt: 50°C
Min. Umgebungstemperatur nicht bewegt: -40°C
Min. Umgebungstemperatur bewegt: -5°C

Mechanische Eigenschaften
Gewicht: 17.4 kg/100m
Mindestbiegeradius bewegt: 152mm
Mindestbiegeradius nicht bewegt: 89mm
Durchmesser: 14.2 mm

Normung
Geeignet für die Verlegung im Freien: Bedingt
Geeignet für die Verlegung ins Erdreich: Nein
Witterungsbeständigkeit: Gut, bedingt UV-beständig
Chemische Beständigkeit: Gut gegen Öl, Säuren und Basen
Halogenfreiheit: Nein
