CATV Koaxialkabel 75 Ohm Fca 2.77/11.56
TX15AQ60/40-E quad shielded

CATV Koaxialkabel 75 Ohm Fca 2.77/11.56
TX15AQ60/40-E quad shielded

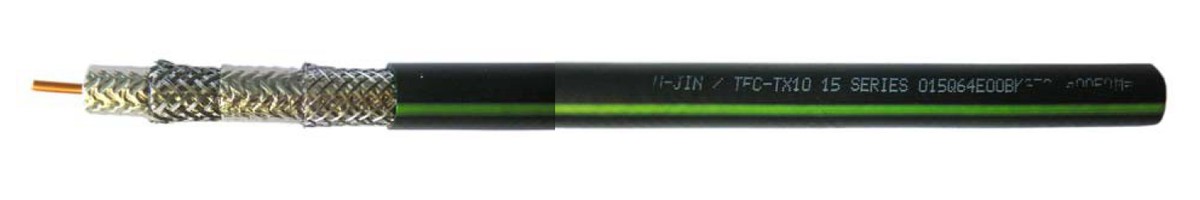

(Bilder können vom Originalprodukt abweichen)
Durchmesser
15.6 mm
Gewicht
16.4 kg/100m
Artikel Nr.
6225731
E-Nr.
101650530

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

Anmelden

Spezifikationen

  • Aufbaubeschreibung
    Typ

    CATV Filovision HF-75 2.77/11.56

    Innenleiter-Material

    Aluminiumleiter mit Kupfer überzogen

    Innenleiter-Ø (mm)

    2.77

    Dielektrikum

    Zell-PE

    Dielektrikum-Ø (mm)

    11.56

    1. Aussenleiter

    Aluminium-Band, verklebt mit dem Dielektrikum

    2. Aussenleiter

    Aluminiumgeflecht, Bedeckung ca. 60%

    3. Aussenleiter

    Aluminiumkaschierte Folie

    4. Aussenleiter

    Aluminiumgeflecht, Bedeckung ca. 40%

    Aussenmantel

    Polyethylen (PE)

    Mantelfarbe

    Schwarz mit zwei grünen Längsstreifen

  • Elektrische Eigenschaften
    Wellenwiderstand (Ohm)

    75

    Toleranz Wellenwiderstand

    ±2Ohm

    Gleichstromwiderstand Innenleiter

    4.4Ohm/km

    Gleischstromwiderstand Aussenleiter

    8.2Ohm/km

    Transferimpedanz

    <0.5mOhm/km

    Ausbreitungsgeschwindigkeit

    88%

    Dämpfung (50MHz)

    1.88

    Dämpfung (300MHz)

    4.56

    Dämpfung (600MHz)

    6.5

    Dämpfung (862MHz)

    7.86

    Dämpfung (1000MHz)

    8.5

    Schirmdämpfung 30-1000MHz

    >120dB

    Rückflussdämpfung 10-470MHz

    >30dB

    Rückflussdämpfung 470-1000MHz

    >28dB

  • Normung
    Das Produkt ist konform zu

    EG Niederspannungsrichtlinie 2014/35/EU

    Brandklasse min.

    Fca (keine)

    Geeignet für die Verlegung im Freien

    Bedingt

    Geeignet für die Verlegung ins Erdreich

    Nein

    Witterungsbeständigkeit

    Gut, bedingt UV-beständig

    Chemische Beständigkeit

    Gut gegen Öl, Säuren und Basen

    Halogenfreiheit

    Nein

  • Mechanische Eigenschaften
    Gewicht

    16.4 kg/100m

    Mindestbiegeradius nicht bewegt

    64mm

    Durchmesser

    15.6

  • Thermische Eigenschaften
    Max. Leitertemperatur nicht bewegt

    80°C

    Max. Leitertemperatur bewegt

    50°C

    Min. Umgebungstemperatur nicht bewegt

    -40°C

    Min. Umgebungstemperatur bewegt

    -5°C

  • Verwendungszweck
    Verwendungszweck

    Dieses Filovision Kabel ist besonders für CATV-Netze geeignet. Durch die vierfache Abschirmung erfüllt es höchste Anforderungen.

Spezifikationen


Aufbaubeschreibung
Typ: CATV Filovision HF-75 2.77/11.56
Innenleiter-Material: Aluminiumleiter mit Kupfer überzogen
Innenleiter-Ø (mm): 2.77
Dielektrikum: Zell-PE
Dielektrikum-Ø (mm): 11.56
1. Aussenleiter: Aluminium-Band, verklebt mit dem Dielektrikum
2. Aussenleiter: Aluminiumgeflecht, Bedeckung ca. 60%
3. Aussenleiter: Aluminiumkaschierte Folie
4. Aussenleiter: Aluminiumgeflecht, Bedeckung ca. 40%
Aussenmantel: Polyethylen (PE)
Mantelfarbe: Schwarz mit zwei grünen Längsstreifen

Elektrische Eigenschaften
Wellenwiderstand (Ohm): 75
Toleranz Wellenwiderstand: ±2Ohm
Gleichstromwiderstand Innenleiter: 4.4Ohm/km
Gleischstromwiderstand Aussenleiter: 8.2Ohm/km
Transferimpedanz: <0.5mOhm/km
Ausbreitungsgeschwindigkeit: 88%
Dämpfung (50MHz): 1.88
Dämpfung (300MHz): 4.56
Dämpfung (600MHz): 6.5
Dämpfung (862MHz): 7.86
Dämpfung (1000MHz): 8.5
Schirmdämpfung 30-1000MHz: >120dB
Rückflussdämpfung 10-470MHz: >30dB
Rückflussdämpfung 470-1000MHz: >28dB

Normung
Das Produkt ist konform zu : EG Niederspannungsrichtlinie 2014/35/EU
Brandklasse min.: Fca (keine)
Geeignet für die Verlegung im Freien: Bedingt
Geeignet für die Verlegung ins Erdreich: Nein
Witterungsbeständigkeit: Gut, bedingt UV-beständig
Chemische Beständigkeit: Gut gegen Öl, Säuren und Basen
Halogenfreiheit: Nein

Mechanische Eigenschaften
Gewicht: 16.4 kg/100m
Mindestbiegeradius nicht bewegt: 64mm
Durchmesser: 15.6

Thermische Eigenschaften
Max. Leitertemperatur nicht bewegt: 80°C
Max. Leitertemperatur bewegt: 50°C
Min. Umgebungstemperatur nicht bewegt: -40°C
Min. Umgebungstemperatur bewegt: -5°C

Verwendungszweck
Verwendungszweck: Dieses Filovision Kabel ist besonders für CATV-Netze geeignet. Durch die vierfache Abschirmung erfüllt es höchste Anforderungen.
