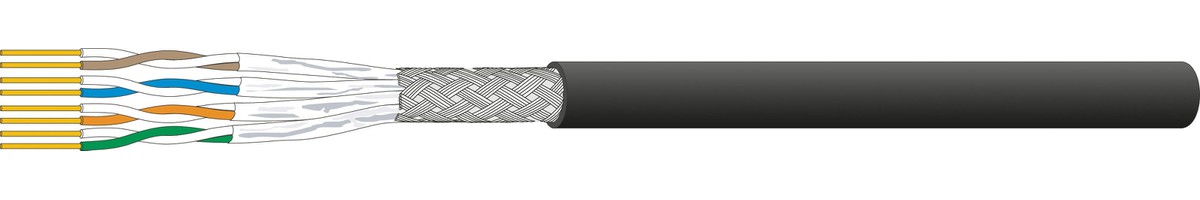

CU 7060 Outdoor S/FTP 4x2x0.55 schwarz
4P PE Mantel 600MHz Kat.6A, Fca

CU 7060 Outdoor S/FTP 4x2x0.55 schwarz
4P PE Mantel 600MHz Kat.6A, Fca

(Bilder können vom Originalprodukt abweichen)
Durchmesser
7.3 mm
Gewicht
4.7 kg/100m
Artikel Nr.
6005018
E-Nr.
102613238

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

Anmelden

Spezifikationen

  • Aufbaubeschreibung
    Typ

    Datenkabel

    Kategorie

    Kat.6A

    Innenleiter-Material

    Kupfer Draht blank

    Innenleiter-Ø (mm)

    0.55

    AWG

    23

    Aderisolation

    PE-Foam-Skin

    Aderfarbcode

    weiss/blau, weiss/orange, weiss/grün, weiss/braun, nach IEC 60189 und IEC 60708

    Paarschirmung

    Aluminiumfolie

    Verseilart

    8 Adern paarweise verseilt

    Gesamtschirmung

    Kupfergeflecht verzinnt

    Mantelfarbe

    Schwarz

    RAL Code

    9005

    Aussenmantel

    Polyethylen (PE)

    Bedruckung

    DATWYLER «Kabeltyp» «Zusatztext» «Chargen-Nr.» «Metrierung»

  • Elektrische Eigenschaften
    Schleifenwiderstand bei 20°C

    ≤ 146Ohm/km

    Betriebskapazität

    42

    Impedanz Z○

    100

    Kopplungswiderstand bei 1/10/30MHz

    1MHz = 6mOhm/m, 10MHz = 10mOhm/m, 30MHz = 20mOhm/m

    Erdunsymmetriedämpfung LCL bei 1/10/100MHz

    40

    Skew (Laufzeitdifferenz)

    4

    Ausbreitungsgeschwindigkeit

    80%

  • Normung
    Brandklasse min.

    Fca (keine)

  • Thermische Eigenschaften
    Leitertemperatur bewegt von

    0°C

    Max. Leitertemperatur bewegt

    50°C

    Leitertemperatur nicht bewegt von

    -20°C

    Max. Leitertemperatur nicht bewegt

    60°C

    Brandlast (MJ/m)

    0.38

  • Mechanische Eigenschaften
    Kupfer Zahl

    26.4 kg/1000m

    Gewicht

    4.7 kg/100m

    Mindestbiegeradius bewegt

    65mm

    Mindestbiegeradius nicht bewegt

    30mm

    Durchmesser

    7.3

    Zugkraft

    < 95N

    Querdruckfestigkeit

    ≤ 1000 N/10cm

    Hammerschlag

    10

  • Beschreibung
    Kurz-Beschreibung

    Kat.6A / AWG 24 / NVP: 80%
    PE schwarz (ohne Nagetierschutz)

  • Verwendungszweck
    Verwendungszweck

    Datenkabel für die Installation im Aussenbereich.
    Für die Übertragung von digitalen und analogen Sprach-, Bild- und Datensignalen.
    Einsetzbar für alle ICT-Netzanwendungen bis zur Klasse EA (500 MHz) gemäß EN 50173-1 und ISO/IEC 11801.
    Geeignet für die Übertragung von Power over Ethernet (PoE) / PoE+.

Spezifikationen


Aufbaubeschreibung
Typ: Datenkabel
Kategorie: Kat.6A
Innenleiter-Material: Kupfer Draht blank
Innenleiter-Ø (mm): 0.55
AWG: 23
Aderisolation: PE-Foam-Skin
Aderfarbcode: weiss/blau, weiss/orange, weiss/grün, weiss/braun, nach IEC 60189 und IEC 60708
Paarschirmung: Aluminiumfolie
Verseilart: 8 Adern paarweise verseilt
Gesamtschirmung: Kupfergeflecht verzinnt
Mantelfarbe: Schwarz
RAL Code: 9005
Aussenmantel: Polyethylen (PE)
Bedruckung: DATWYLER «Kabeltyp» «Zusatztext» «Chargen-Nr.» «Metrierung»

Elektrische Eigenschaften
Schleifenwiderstand bei 20°C: ≤ 146Ohm/km
Betriebskapazität: 42
Impedanz Z○: 100
Kopplungswiderstand bei 1/10/30MHz: 1MHz = 6mOhm/m, 10MHz = 10mOhm/m, 30MHz = 20mOhm/m
Erdunsymmetriedämpfung LCL bei 1/10/100MHz: 40
Skew (Laufzeitdifferenz): 4
Ausbreitungsgeschwindigkeit: 80%

Normung
Brandklasse min.: Fca (keine)

Thermische Eigenschaften
Leitertemperatur bewegt von: 0°C
Max. Leitertemperatur bewegt: 50°C
Leitertemperatur nicht bewegt von: -20°C
Max. Leitertemperatur nicht bewegt: 60°C
Brandlast (MJ/m): 0.38

Mechanische Eigenschaften
Kupfer Zahl: 26.4 kg/1000m
Gewicht: 4.7 kg/100m
Mindestbiegeradius bewegt: 65mm
Mindestbiegeradius nicht bewegt: 30mm
Durchmesser: 7.3
Zugkraft: < 95N
Querdruckfestigkeit: ≤ 1000 N/10cm
Hammerschlag: 10

Beschreibung
Kurz-Beschreibung: Kat.6A / AWG 24 / NVP: 80% PE schwarz (ohne Nagetierschutz)

Verwendungszweck
Verwendungszweck: Datenkabel für die Installation im Aussenbereich. Für die Übertragung von digitalen und analogen Sprach-, Bild- und Datensignalen. Einsetzbar für alle ICT-Netzanwendungen bis zur Klasse EA (500 MHz) gemäß EN 50173-1 und ISO/IEC 11801. Geeignet für die Übertragung von Power over Ethernet (PoE) / PoE+.
