Beschreibung

Kurz-Beschreibung:

Kat.7 / AWG 26/7 / NVP: 78%

Verwendungszweck

Verwendungszweck:

Als Daten-Rangier- und Geräteanschlusskabel, speziell geeignet für Sammelpunkt- (Consolidation Point, CP-) Applikationen. Für die Übertragung von digitalen und analogen Sprach-, Bild-, Multimedia- und Datensignalen. Einsetzbar für alle ICT-Netzanwendungen bis zur Klasse F (600 MHz) gemäß EN 50173-1 und ISO/IEC 11801, darüber hinaus auch für Multimedia- Anwendungen im CATV-Frequenzbereich bis 862 MHz gemäß IEC 15018. Optimiert für die Übertragung von Breitbandsignalen (wie Kabelfernsehen) gemäß IEC 15018. Anwendbar für Power over Ethernet (PoE) / PoE+ / 4PPoE.

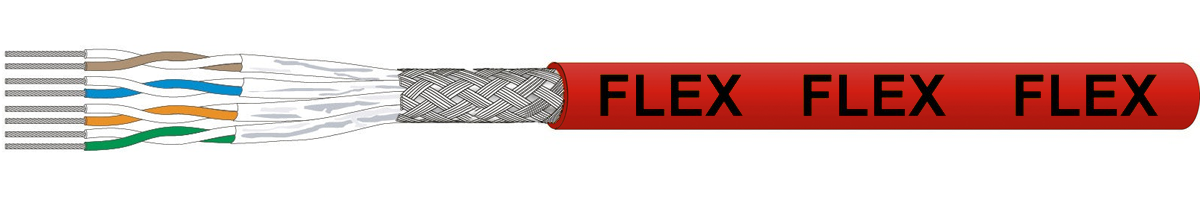

Aufbaubeschreibung

Typ:	Datenkabel
Kategorie:	Kat.7
Innenleiter-Material:	Kupfer Litze blank
Innenleiter-Ø (mm):	0.41 mm
AWG:	26
Aderisolation:	PE-Foam-Skin
Aderfarbcode:	weiss/blau, weiss/orange, weiss/grün, weiss/braun, nach IEC 60189 und IEC 60708
Paarschirmung:	Aluminiumfolie
Verseilart:	8 Adern paarweise verseilt
Gesamtschirmung:	Kupfergeflecht verzinnt
Beilauflitze:	ohne
Mantelfarbe:	Rot
RAL Code:	3000
Aussenmantel:	FRNC/LSOH
Bedruckung:	DATWYLER «Kabeltyp» «Zusatztext» «Chargen-Nr.» «Metrierung»

Elektrische Eigenschaften

Schleifenwiderstand bei 20°C:	≤ 275Ohm/km
Betriebskapazität:	43 pF/m
Impedanz Z:	100 Ohm
Kopplungswiderstand bei 1/10/30MHz:	13
Erdunsymmetriedämpfung LCL bei 1/10/100MHz:	40 dB
Skew (Laufzeitdifferenz):	4 ns/100m
Ausbreitungsgeschwindigkeit:	78%

Thermische Eigenschaften

Leitertemperatur bewegt von:	0°C
Max. Leitertemperatur bewegt:	50°C
Leitertemperatur nicht bewegt von:	-20°C
Max. Leitertemperatur nicht bewegt:	60°C
Brandlast (MJ/m):	0.468

Mechanische Eigenschaften

Querschnitt:	0.13mm²
Kupfer Zahl:	18 kg/1000m
Gewicht:	3.53 kg/100m
Mindestbiegeradius bewegt:	20mm
Mindestbiegeradius nicht bewegt:	20mm
Durchmesser:	5.8 mm
Hammerschlag:	10

Normung

Brandklasse min.:	Dca (mittel)
Rauchentwicklungsklasse (smoke):	s2
Abtropfverhaltensklasse (drop):	d1
Säureentwicklungsklasse (acidity):	a1
