CU 7702 S/FTP 4x2x0.62 schwarz
4P FRNC/GG/FRNC 1200MHz Kat.7A, Cca

CU 7702 S/FTP 4x2x0.62 schwarz
4P FRNC/GG/FRNC 1200MHz Kat.7A, Cca

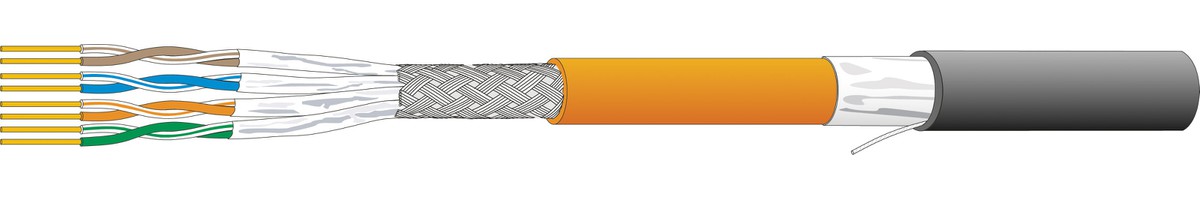

(Bilder können vom Originalprodukt abweichen)
Durchmesser
12 mm
Gewicht
16.7 kg/100m
Artikel Nr.
6005019C

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

Anmelden

Spezifikationen

  • Aufbaubeschreibung
    Typ

    Datenkabel

    Kategorie

    Kat.7A

    Innenleiter-Material

    Kupfer Draht blank

    Innenleiter-Ø (mm)

    0.62

    AWG

    22

    Aderisolation

    PE-Foam-Skin

    Aderfarbcode

    weiss-blau/blau, weiss-orange/orange, weiss-grün/grün, weiss-braun/braun, nach IEC 60189 und IEC 60708 (ringsigniert oder mit farbigen Längsstreifen)

    Paarschirmung

    Aluminiumfolie

    Verseilart

    8 Adern paarweise verseilt

    Gesamtschirmung

    Kupfergeflecht verzinnt

    Mantelfarbe

    Schwarz

    RAL Code

    9005

    Aussenmantel

    FRNC/LSOH

    Bedruckung

    DATWYLER «Kabeltyp» «Zusatztext» «Chargen-Nr.» «Metrierung»

  • Normung
    Brandklasse min.

    Cca (hoch)

    Rauchentwicklungsklasse (smoke)

    s1a

    Abtropfverhaltensklasse (drop)

    d1

    Säureentwicklungsklasse (acidity)

    a1

  • Elektrische Eigenschaften
    Schleifenwiderstand bei 20°C

    116Ohm/Km

    Betriebskapazität

    43

    Impedanz Z○

    100

    Kopplungswiderstand bei 1/10/30MHz

    1MHz = 5 mOhm/m, 10MHz = 5 mOhm/m, 30MHz = 8 mOhm/m

    Erdunsymmetriedämpfung LCL bei 1/10/100MHz

    40

    Skew (Laufzeitdifferenz)

    15

    Ausbreitungsgeschwindigkeit

    76%

  • Thermische Eigenschaften
    Leitertemperatur bewegt von

    0°C

    Max. Leitertemperatur bewegt

    50°C

    Leitertemperatur nicht bewegt von

    -20°C

    Max. Leitertemperatur nicht bewegt

    60°C

    Brandlast (MJ/m)

    1.98

  • Mechanische Eigenschaften
    Kupfer Zahl

    23.5 kg/1000m

    Gewicht

    16.7 kg/100m

    Mindestbiegeradius bewegt

    92mm

    Mindestbiegeradius nicht bewegt

    40mm

    Durchmesser

    12

    Zugkraft

    < 150N

    Querdruckfestigkeit

    ≤ 1000 N/10cm

    Hammerschlag

    10

  • Beschreibung
    Kurz-Beschreibung

    Kat.7A / AWG 22 / NVP: 76%
    mit Nagetierschutz und UV geschütztem Außenmantel

  • Verwendungszweck
    Verwendungszweck

    Datenkabel mit erhöhter mechanischer Stabilität und verbessertem Brandverhalten für die strukturierte Gebäudeverkabelung und die Außenverlegung.
    Entwickelt für den Einsatz in Tunnel, Untergrundeisenbahnnetzen und in Zweckbauten mit speziellen Anforderungen.
    Mit Nagetierschutz und UV-beständigem Außenmantel. Für die Verlegung in Kabelkanälen, Rohren und Gitterrinnen.
    Einsetzbar für alle ICT-Netzanwendungen bis zur Klasse FA (1000 MHz) gemäß EN 50173-1 und ISO/IEC 11801.
    Unterstützt 10Base-T, 100Base-T, 1GBase-T (1000Base-T) und 10GBase-T.
    Geeignet für die Übertragung von Power over Ethernet (PoE) / PoE+ / 4PPoE.

Spezifikationen


Aufbaubeschreibung
Typ: Datenkabel
Kategorie: Kat.7A
Innenleiter-Material: Kupfer Draht blank
Innenleiter-Ø (mm): 0.62
AWG: 22
Aderisolation: PE-Foam-Skin
Aderfarbcode: weiss-blau/blau, weiss-orange/orange, weiss-grün/grün, weiss-braun/braun, nach IEC 60189 und IEC 60708 (ringsigniert oder mit farbigen Längsstreifen)
Paarschirmung: Aluminiumfolie
Verseilart: 8 Adern paarweise verseilt
Gesamtschirmung: Kupfergeflecht verzinnt
Mantelfarbe: Schwarz
RAL Code: 9005
Aussenmantel: FRNC/LSOH
Bedruckung: DATWYLER «Kabeltyp» «Zusatztext» «Chargen-Nr.» «Metrierung»

Normung
Brandklasse min.: Cca (hoch)
Rauchentwicklungsklasse (smoke): s1a
Abtropfverhaltensklasse (drop): d1
Säureentwicklungsklasse (acidity): a1

Elektrische Eigenschaften
Schleifenwiderstand bei 20°C: 116Ohm/Km
Betriebskapazität: 43
Impedanz Z○: 100
Kopplungswiderstand bei 1/10/30MHz: 1MHz = 5 mOhm/m, 10MHz = 5 mOhm/m, 30MHz = 8 mOhm/m
Erdunsymmetriedämpfung LCL bei 1/10/100MHz: 40
Skew (Laufzeitdifferenz): 15
Ausbreitungsgeschwindigkeit: 76%

Thermische Eigenschaften
Leitertemperatur bewegt von: 0°C
Max. Leitertemperatur bewegt: 50°C
Leitertemperatur nicht bewegt von: -20°C
Max. Leitertemperatur nicht bewegt: 60°C
Brandlast (MJ/m): 1.98

Mechanische Eigenschaften
Kupfer Zahl: 23.5 kg/1000m
Gewicht: 16.7 kg/100m
Mindestbiegeradius bewegt: 92mm
Mindestbiegeradius nicht bewegt: 40mm
Durchmesser: 12
Zugkraft: < 150N
Querdruckfestigkeit: ≤ 1000 N/10cm
Hammerschlag: 10

Beschreibung
Kurz-Beschreibung: Kat.7A / AWG 22 / NVP: 76% mit Nagetierschutz und UV geschütztem Außenmantel

Verwendungszweck
Verwendungszweck: Datenkabel mit erhöhter mechanischer Stabilität und verbessertem Brandverhalten für die strukturierte Gebäudeverkabelung und die Außenverlegung. Entwickelt für den Einsatz in Tunnel, Untergrundeisenbahnnetzen und in Zweckbauten mit speziellen Anforderungen. Mit Nagetierschutz und UV-beständigem Außenmantel. Für die Verlegung in Kabelkanälen, Rohren und Gitterrinnen. Einsetzbar für alle ICT-Netzanwendungen bis zur Klasse FA (1000 MHz) gemäß EN 50173-1 und ISO/IEC 11801. Unterstützt 10Base-T, 100Base-T, 1GBase-T (1000Base-T) und 10GBase-T. Geeignet für die Übertragung von Power over Ethernet (PoE) / PoE+ / 4PPoE.
