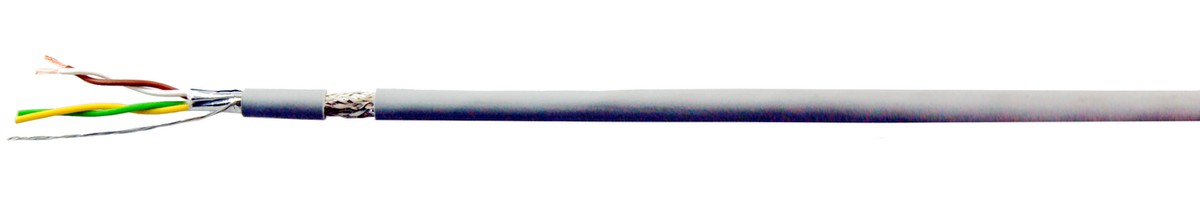

Datenkabel Eca C 16x2x0.14 DIN47100
gr LiH(St)CH 300V IEC 60332-3
(Bilder können vom Originalprodukt abweichen)
Durchmesser
9.9 mm
|
Gewicht
15 kg/100m
|
Artikel Nr.
779990162
|
Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.
AnmeldenSpezifikationen
Aufbaubeschreibung
Leiteraufbau: | Kupferleiter blank, feindrähtig, nach VDE 0295 Kl.5 |
Aderisolation: | Halogenfreie Mischung |
Verseilart: | Adern paarweise verseilt |
Abschirmung: | Aluminiumfolie und Kupfergeflecht verzinnt |
Bedeckung Kupfergeflecht: | ca. 85% |
Beilauflitze: | Kupfer verzinnt, nach VDE 0295 Kl.5 |
Aussenmantel: | Halogenfreie Mischung |
Mantelfarbe: | Grau |
Normung
Produkt ist konform zu: | EG Niederspannungsrichtlinie 2014/35/EU |
Flammwidrig: | IEC 60332-1 |
Halogenfreiheit: | IEC 60754-1 |
Keine korrosiven Gase: | IEC 60754-2 |
Min. Rauchentwicklung: | IEC 61034 |
Wärmefreisetzung, Brandentwicklung: | IEC 60332-3 |
Geeignet für die Verlegung im Freien: | Nein |
Geeignet für die Verlegung ins Erdreich: | Nein |
Witterungsbeständigkeit: | Beschränkt, nicht UV-beständig |
Chemische Beständigkeit: | Beschränkt gegen Öl, Säuren und Basen |
Halogenfreiheit: | Ja |
Mechanische Eigenschaften
Kupfer Zahl: | 79 kg/1000m |
Gewicht: | 15 kg/100m |
Mindestbiegeradius bewegt: | 10x Leitungsdurchmesser |
Durchmesser: | 9.9 |
Elektrische Eigenschaften
Leiteraufbau Kl.5: | 18x0.10mm |
Leiterwiderstand Kl.5/Kl.6: | 138.0Ohm/km |
Nennspannung U: | 300V |
Prüfspannung: | 1200V |
Thermische Eigenschaften
Max. Leitertemperatur nicht bewegt: | 80°C |
Max. Leitertemperatur bewegt: | 50°C |
Min. Umgebungstemperatur nicht bewegt: | -30°C |
Min. Umgebungstemperatur bewegt: | -5°C |
Verwendungszweck
Verwendungszweck: | Steuer-, Kontroll- und Messleitung zum Einsatz im Maschinen-, Anlagen- und Apparatebau sowie in der Kommunikationstechnik. Die Aluminium- und Kupfergeflechtsabschirmung schützt die Leitung vor elektromagnetischen Beeinflussungen und gewährleistet eine optimale Impulsübertragung. Die paarweise Verseilung der Adern erhöht die Nebensprechdämpfung. Ideal für die Konfektion von D-SUB-Steckern. Verhindert bei lokaler Flammeinwirkung eine Brandweiterleitung und erzeugt keine toxischen und korrosiven Brandgase. |
