Einzelleiter PVC 1xAWG2 C (1x35) L or
0.6/1kV Schleppkettenkabel geschirmt

Einzelleiter PVC 1xAWG2 C (1x35) L or
0.6/1kV Schleppkettenkabel geschirmt

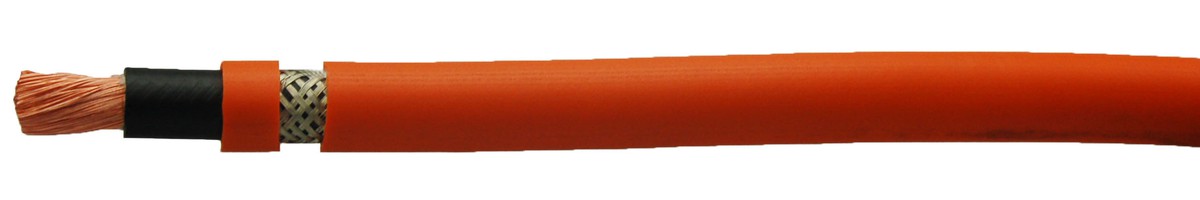

(Bilder können vom Originalprodukt abweichen)
Durchmesser
15.1 mm
Gewicht
58.5 kg/100m
Artikel Nr.
556810013

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

Anmelden

Spezifikationen

  • Aufbaubeschreibung
    Leiteraufbau

    Kupferleiter blank, feinstdrähtig, nach VDE 0295 Kl.6

    Aderisolation

    PVC

    Aderkennzeichnung

    Schwarz

    Abschirmung

    Kupfergeflecht verzinnt

    Bedeckung Kupfergeflecht

    ca. 85%

    Aussenmantel

    PVC

    Mantelfarbe

    Orange

  • Normung
    Approbationen

    UL, CSA, Desina

    Produkt ist konform zu

    EG Niederspannungsrichtlinie 2014/35/EU

    Flammwidrig

    IEC 60332-1

    Geeignet für die Verlegung im Freien

    Nein

    Geeignet für die Verlegung ins Erdreich

    Nein

    Witterungsbeständigkeit

    Nicht UV-beständig

    Chemische Beständigkeit

    Sehr gut gegen Öl, beschränkt gegen Säuren und Basen

    Halogenfreiheit

    Nein

  • Mechanische Eigenschaften
    Kupfer Zahl

    355 kg/1000m

    Gewicht

    58.5 kg/100m

    Mindestbiegeradius bewegt

    8x Leitungsdurchmesser

    Mindestbiegeradius nicht bewegt

    5x Leitungsdurchmesser

    Durchmesser

    15.1

  • Beschreibung
    Kurz-Beschreibung

    UL-Style 10107 0.6/1kV 90°C

  • Elektrische Eigenschaften
    Leiteraufbau Kl.6

    1120x0.20mm

    Nennspannung Uo

    600V

    Nennspannung U

    1000V

    Prüfspannung

    4000V

  • Thermische Eigenschaften
    Max. Leitertemperatur nicht bewegt

    90°C

    Min. Umgebungstemperatur nicht bewegt

    -40°C

    Min. Umgebungstemperatur bewegt

    -5°C

  • Verwendungszweck
    Verwendungszweck

    Die hochflexible Steuerleitung ist für eine Verlegung in trockenen und feuchten Räumen, jedoch nicht im Freien geeignet.
    Eignet sich für den Einsatz in Energieführungsketten sowie in Steuergeräten der Mess- und Regeltechnik. Überall dort, wo
    dauernde Biege- sowie Zugbeanspruchungen erfordert werden. Das dichte Kupferdrahtgeflecht gewährleistet eine optimale
    Impulsübertragung. Geeignet für den Export in die USA und nach Kanada.

Spezifikationen


Aufbaubeschreibung
Leiteraufbau: Kupferleiter blank, feinstdrähtig, nach VDE 0295 Kl.6
Aderisolation: PVC
Aderkennzeichnung: Schwarz
Abschirmung: Kupfergeflecht verzinnt
Bedeckung Kupfergeflecht: ca. 85%
Aussenmantel: PVC
Mantelfarbe: Orange

Normung
Approbationen: UL, CSA, Desina
Produkt ist konform zu: EG Niederspannungsrichtlinie 2014/35/EU
Flammwidrig: IEC 60332-1
Geeignet für die Verlegung im Freien: Nein
Geeignet für die Verlegung ins Erdreich: Nein
Witterungsbeständigkeit: Nicht UV-beständig
Chemische Beständigkeit: Sehr gut gegen Öl, beschränkt gegen Säuren und Basen
Halogenfreiheit: Nein

Mechanische Eigenschaften
Kupfer Zahl: 355 kg/1000m
Gewicht: 58.5 kg/100m
Mindestbiegeradius bewegt: 8x Leitungsdurchmesser
Mindestbiegeradius nicht bewegt: 5x Leitungsdurchmesser
Durchmesser: 15.1

Beschreibung
Kurz-Beschreibung: UL-Style 10107 0.6/1kV 90°C

Elektrische Eigenschaften
Leiteraufbau Kl.6: 1120x0.20mm
Nennspannung Uo: 600V
Nennspannung U: 1000V
Prüfspannung: 4000V

Thermische Eigenschaften
Max. Leitertemperatur nicht bewegt: 90°C
Min. Umgebungstemperatur nicht bewegt: -40°C
Min. Umgebungstemperatur bewegt: -5°C

Verwendungszweck
Verwendungszweck: Die hochflexible Steuerleitung ist für eine Verlegung in trockenen und feuchten Räumen, jedoch nicht im Freien geeignet. Eignet sich für den Einsatz in Energieführungsketten sowie in Steuergeräten der Mess- und Regeltechnik. Überall dort, wo dauernde Biege- sowie Zugbeanspruchungen erfordert werden. Das dichte Kupferdrahtgeflecht gewährleistet eine optimale Impulsübertragung. Geeignet für den Export in die USA und nach Kanada.
