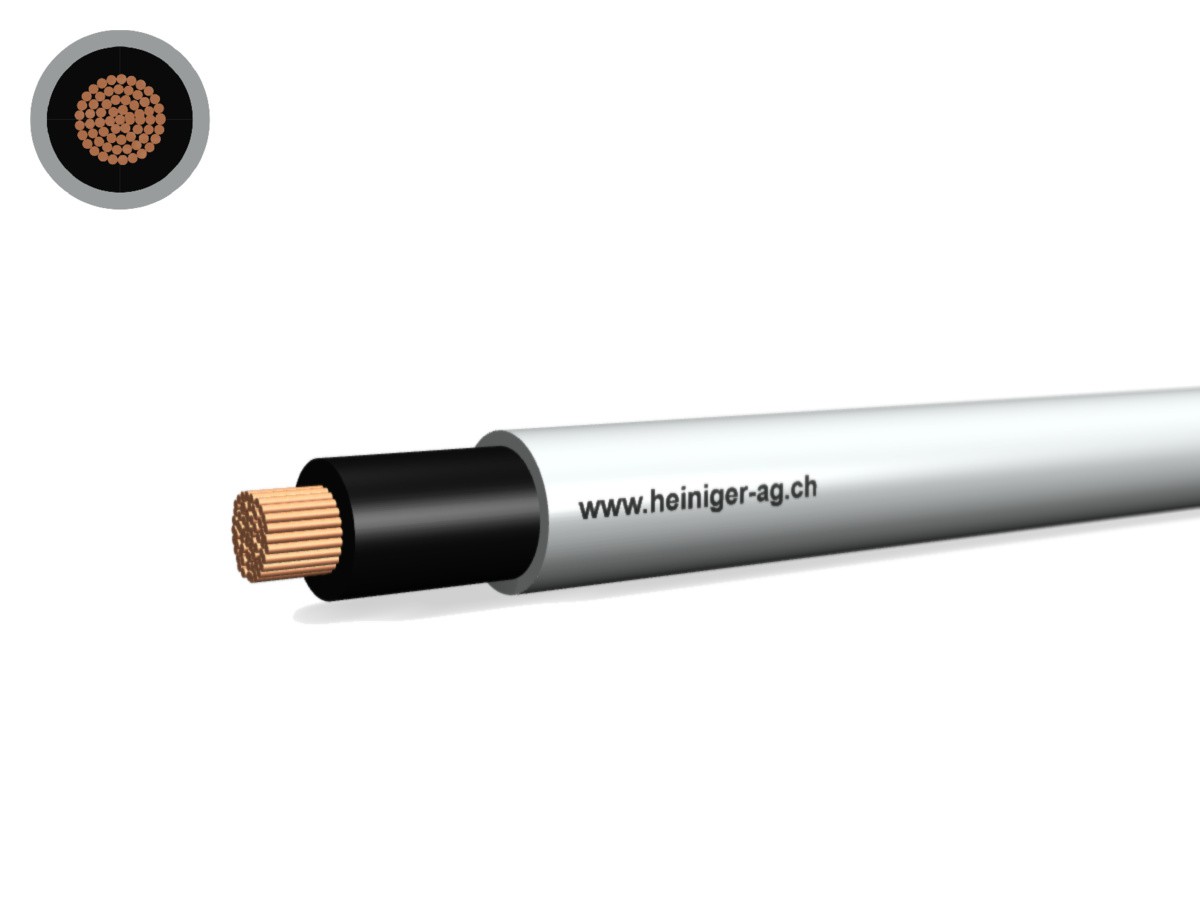

FE0D Kabel Dca hal-frei 1x16 L=sw
flammwidrig gr 0.6/1kV

FE0D Kabel Dca hal-frei 1x16 L=sw
flammwidrig gr 0.6/1kV

(Bilder können vom Originalprodukt abweichen)
Auslaufartikel
Durchmesser
8.9 mm
Gewicht
21.5 kg/100m
Artikel Nr.
109060103
E-Nr.
109060103

Spezifikationen

  • Normung
    Produkt ist konform zu

    EG Niederspannungsrichtlinie 2014/35/EU

    Flammwidrig

    IEC 60332-1

    Halogenfreiheit

    EN 50267

    Keine korrosiven Gase

    IEC 60754-2

    Min. Rauchentwicklung

    IEC 61034

    Brandklasse min.

    Dca (mittel)

    Rauchentwicklungsklasse (smoke)

    s2

    Abtropfverhaltensklasse (drop)

    d2

    Säureentwicklungsklasse (acidity)

    a2

    Geeignet für die Verlegung im Freien

    Nein

    Geeignet für die Verlegung ins Erdreich

    Nein

    Witterungsbeständigkeit

    Beschränkt, nicht UV-beständig

    Chemische Beständigkeit

    Beschränkt gegen Öl, Säuren und Basen

  • Aufbaubeschreibung
    Leiteraufbau

    Kupferleiter blank, nach IEC 60228

    Leiterform

    Runder Leiter, mehrdrähtig

    Aderisolation

    Polyethylen (PE)

    Aderkennzeichnung

    CENELEC HD 308 S2

    Aussenmantel

    Halogenfreie Mischung

    Mantelfarbe

    Grau

    Schutzleiter

    Ohne

  • Thermische Eigenschaften
    Max. Leitertemperatur nicht bewegt

    70°C

    Max. Leitertemperatur bewegt

    50°C

    Min. Umgebungstemperatur nicht bewegt

    -20°C

    Min. Umgebungstemperatur bewegt

    -5°C

    Brandlast (MJ/m)

    1.04

  • Mechanische Eigenschaften
    Kupfer Zahl

    153.6 kg/1000m

    Gewicht

    21.5 kg/100m

    Mindestbiegeradius bewegt

    10x Leitungsdurchmesser

    Mindestbiegeradius nicht bewegt

    5x Leitungsdurchmesser

    Durchmesser

    8.9

  • Elektrische Eigenschaften
    Leiteraufbau Kl.1/2

    7x1.67mm

    Leiterwiderstand

    1.15Ohm/km

    Nennspannung Uo

    600V

    Nennspannung U

    1000V

    Prüfspannung

    4000V

  • Verwendungszweck
    Verwendungszweck

    Für Anlagenteile in Gebäuden, Tunnels, technischen Räumen usw., wenn Schadstofffreiheit und definiertes Brandverhalten, Halogenfreiheit und geringe Rauchdichte gefordert sind sowie das Risiko einer Brandfortleitung gering sein muss.

Spezifikationen


Normung
Produkt ist konform zu: EG Niederspannungsrichtlinie 2014/35/EU
Flammwidrig: IEC 60332-1
Halogenfreiheit: EN 50267
Keine korrosiven Gase: IEC 60754-2
Min. Rauchentwicklung: IEC 61034
Brandklasse min.: Dca (mittel)
Rauchentwicklungsklasse (smoke): s2
Abtropfverhaltensklasse (drop): d2
Säureentwicklungsklasse (acidity): a2
Geeignet für die Verlegung im Freien: Nein
Geeignet für die Verlegung ins Erdreich: Nein
Witterungsbeständigkeit: Beschränkt, nicht UV-beständig
Chemische Beständigkeit: Beschränkt gegen Öl, Säuren und Basen

Aufbaubeschreibung
Leiteraufbau: Kupferleiter blank, nach IEC 60228
Leiterform: Runder Leiter, mehrdrähtig
Aderisolation: Polyethylen (PE)
Aderkennzeichnung: CENELEC HD 308 S2
Aussenmantel: Halogenfreie Mischung
Mantelfarbe: Grau
Schutzleiter: Ohne

Thermische Eigenschaften
Max. Leitertemperatur nicht bewegt: 70°C
Max. Leitertemperatur bewegt: 50°C
Min. Umgebungstemperatur nicht bewegt: -20°C
Min. Umgebungstemperatur bewegt: -5°C
Brandlast (MJ/m): 1.04

Mechanische Eigenschaften
Kupfer Zahl: 153.6 kg/1000m
Gewicht: 21.5 kg/100m
Mindestbiegeradius bewegt: 10x Leitungsdurchmesser
Mindestbiegeradius nicht bewegt: 5x Leitungsdurchmesser
Durchmesser: 8.9

Elektrische Eigenschaften
Leiteraufbau Kl.1/2: 7x1.67mm
Leiterwiderstand: 1.15Ohm/km
Nennspannung Uo: 600V
Nennspannung U: 1000V
Prüfspannung: 4000V

Verwendungszweck
Verwendungszweck: Für Anlagenteile in Gebäuden, Tunnels, technischen Räumen usw., wenn Schadstofffreiheit und definiertes Brandverhalten, Halogenfreiheit und geringe Rauchdichte gefordert sind sowie das Risiko einer Brandfortleitung gering sein muss.
