Verwendungszweck

Verwendungszweck:

Für Anlagenteile in Gebäuden, Tunnels, technischen Räumen usw., wenn Schadstofffreiheit und definiertes Brandverhalten, Halogenfreiheit und geringe Rauchdichte gefordert sind sowie das Risiko einer Brandfortleitung gering sein muss.

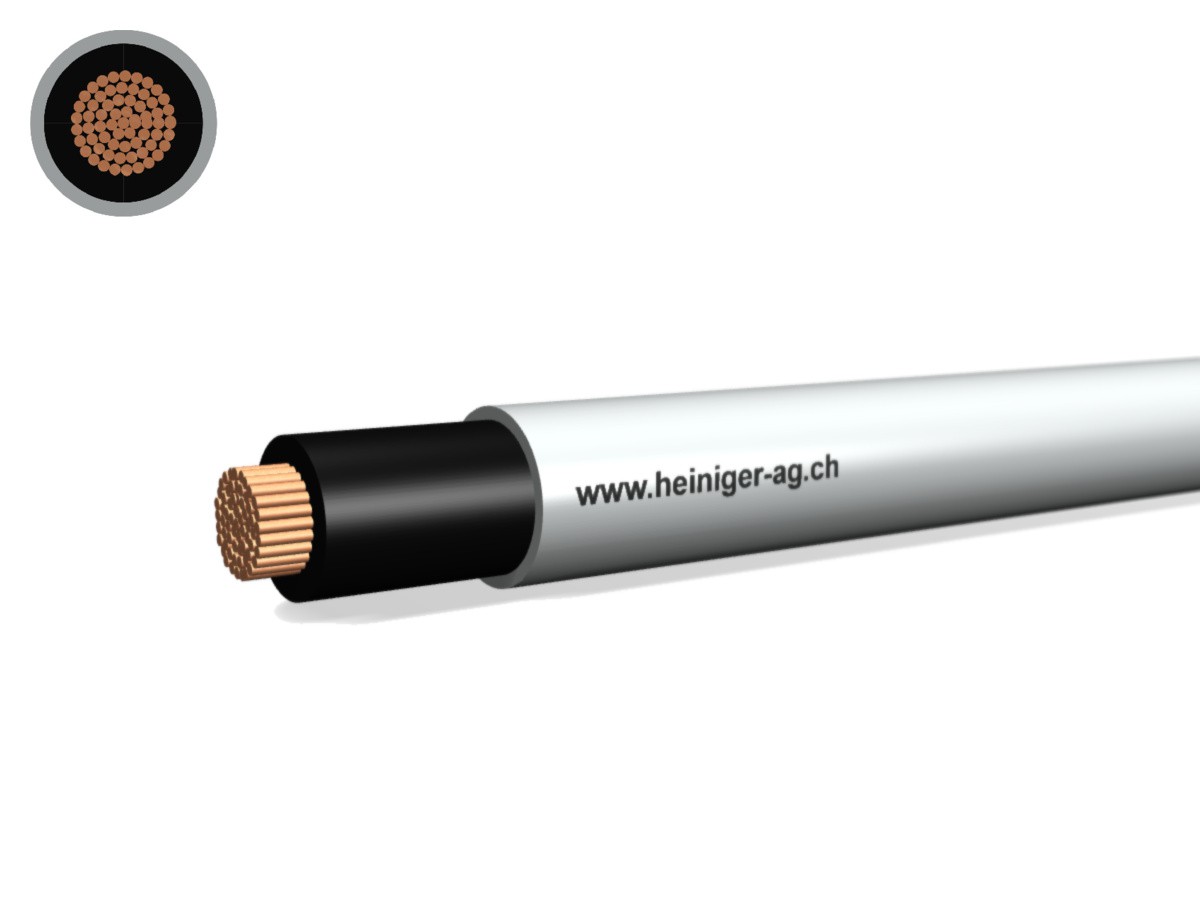

Aufbaubeschreibung

Leiteraufbau:	Kupferleiter blank, nach IEC 60228
Leiterform:	Runder Leiter, mehrdrähtig
Aderisolation:	Polyethylen (PE)
Aderkennzeichnung:	CENELEC HD 308 S2
Aussenmantel:	Halogenfreie Compound
Mantelfarbe:	Hellgrau
Schutzleiter:	Ohne

Elektrische Eigenschaften

Leiteraufbau Kl.1/2:	19x1.75mm
Leiterwiderstand:	0.387Ohm/km
Nennspannung Uo:	600V
Nennspannung U:	1000V
Prüfspannung:	4000V

Thermische Eigenschaften

Max. Leitertemperatur nicht bewegt:	70°C
Max. Leitertemperatur bewegt:	50°C
Min. Umgebungstemperatur nicht bewegt:	-20°C
Min. Umgebungstemperatur bewegt:	-5°C
Brandlast (MJ/m):	1.41

Mechanische Eigenschaften

Kupfer Zahl:	480 kg/1000m
Gewicht:	56.3 kg/100m
Mindestbiegeradius bewegt:	10x Leitungsdurchmesser
Mindestbiegeradius nicht bewegt:	5x Leitungsdurchmesser
Durchmesser:	14.1 mm
Querschnitt:	50mm²

Normung

Produkt ist konform zu:	EG Niederspannungsrichtlinie 2014/35/EU
Flammwidrig:	IEC 60332-1
Halogenfreiheit:	EN 50267
Keine korrosiven Gase:	IEC 60754-2
Min. Rauchentwicklung:	IEC 61034
Brandklasse min.:	Dca (mittel)
Rauchentwicklungsklasse (smoke):	s2
Abtropfverhaltensklasse (drop):	d2
Säureentwicklungsklasse (acidity):	a2
Geeignet für die Verlegung im Freien:	Nein
Geeignet für die Verlegung ins Erdreich:	Nein
Witterungsbeständigkeit:	Nicht UV-beständig
Chemische Beständigkeit:	Beschränkt gegen Öl, Säuren und Basen
