FG16M16-flex Cca hal-frei 1x150 N grau
FE05C 90°C 0.6/1kV N=hellblau
:strip_icc():strip_exif():icc()/Logos/ce_logo.jpg){kind=logo}
:strip_icc():strip_exif():icc()/Logos/cca_logo.jpg){kind=logo}

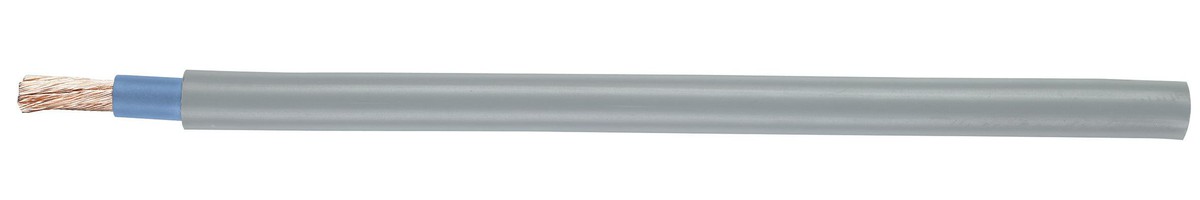

:strip_icc():strip_exif():icc()/Artikel-Bilder/1%20-%20Elektrokabel/777808210_top.jpg "FG16M16-flex Cca hal-frei 1x150 N grau - FE05C 90°C 0.6/1kV N=hellblau")
(Bilder können vom Originalprodukt abweichen)
|
Durchmesser
24.8 mm
|
Gewicht
163.5 kg/100m
|
|
Artikel Nr.
777815210
|
ELDAS®-Nr.
114284116
|
Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.
AnmeldenSpezifikationen
Verwendungszweck
| Verwendungszweck: | Kraftleitung zum Einsatz in feuchten oder trockenen Räumen. Werden beweglich oder festverlegt im Maschinen-, Werkzeugmaschinen- und Aufzugsbau sowie in Heiz-, Klimaanlagen, Kühlmaschinen, Büromaschinen, Montagebändern, Transportanlagen, Hebezügen und Fertigungsstrassen eingesetzt. |
Aufbaubeschreibung
| Leiteraufbau: | Kupferleiter blank, feindrähtig, nach VDE 0295 Kl.5 |
| Aderisolation: | EPR |
| Aderkennzeichnung: | Blau |
| Aussenmantel: | Thermoplastische Mischung M16 |
| Mantelfarbe: | Grau |
Elektrische Eigenschaften
| Nennspannung Uo: | 600V |
| Nennspannung U: | 1000V |
| Prüfspannung: | 4000V |
Thermische Eigenschaften
| Max. Leitertemperatur nicht bewegt: | 90°C |
| Max. Leitertemperatur bewegt: | 50°C |
| Min. Umgebungstemperatur nicht bewegt: | -15°C |
| Min. Umgebungstemperatur bewegt: | -5°C |
| Brandlast (MJ/m): | 6.44 |
Mechanische Eigenschaften
| Kupfer Zahl: | 1'440 kg/1000m |
| Gewicht: | 163.5 kg/100m |
| Mindestbiegeradius nicht bewegt: | 4x Leitungsdurchmesser |
| Durchmesser: | 24.8 mm |
| Querschnitt: | 150mm² |
Normung
| Approbationen: | IMQ |
| Produkt ist konform zu: | EG Niederspannungsrichtlinie 2014/35/EU |
| Flammwidrig: | IEC 60332-1 |
| Halogenfreiheit: | EN 50267 |
| Keine korrosiven Gase: | IEC 60754-2 |
| Min. Rauchentwicklung: | IEC 61034 |
| Wärmefreisetzung, Brandentwicklung: | EN 50266 |
| Brandklasse min.: | Cca (hoch) |
| Rauchentwicklungsklasse (smoke): | s1 |
| Abtropfverhaltensklasse (drop): | d1 |
| Säureentwicklungsklasse (acidity): | a1 |
| Geeignet für die Verlegung im Freien: | Nein |
| Geeignet für die Verlegung ins Erdreich: | Nein |
| Witterungsbeständigkeit: | Nicht UV-beständig |
| Chemische Beständigkeit: | Beschränkt gegen Öl, Säuren und Basen |
| Halogenfreiheit: | Ja |
