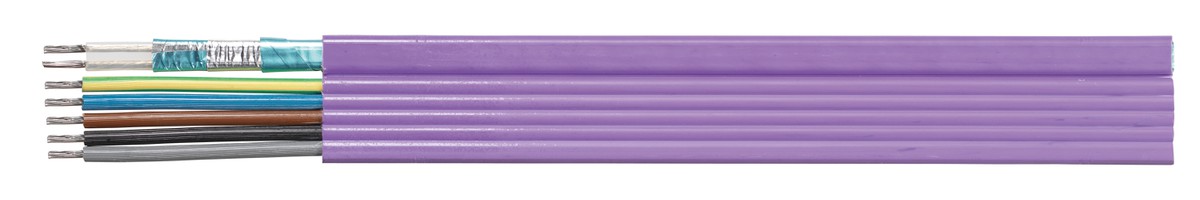

Flachkabel Combi Cca 5x2.50+2x1.50
hal-frei 16A violett 0.6/1kV

Flachkabel Combi Cca 5x2.50+2x1.50
hal-frei 16A violett 0.6/1kV

(Bilder können vom Originalprodukt abweichen)
Gewicht
34 kg/100m
Artikel Nr.
113388007
E-Nr.
113388007

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

Anmelden

Spezifikationen

  • Aufbaubeschreibung
    Leiteraufbau

    Kupferleiter verzinnt, feindrähtig, nach VDE 0295 Kl. 5

    Busleiter

    Kupferleiter verzinnt, feindrähtig, nach VDE 0295 Kl. 5

    Aderisolation

    Polyethylen (PE)

    Aderkennzeichnung

    CENELEC HD 308 S2

    Aderkennzeichnung Buskabel

    Natur

    Abschirmung Busleiter

    Drei alukaschierte Bänder

    Aussenmantel

    Halogenfreie Mischung

    Mantelfarbe

    Violett

  • Normung
    Produkt ist konform zu

    EG Niederspannungsrichtlinie 2014/35/EU

    Flammwidrig

    IEC 60332-1

    Halogenfreiheit

    IEC 60754-1/2

    Keine korrosiven Gase

    IEC 60754-2

    Min. Rauchentwicklung

    IEC 61034-1/-2

    Wärmefreisetzung, Brandentwicklung

    IEC 60332-3-24

    Brandklasse min.

    Cca (hoch)

    Rauchentwicklungsklasse (smoke)

    s1

    Abtropfverhaltensklasse (drop)

    d1

    Säureentwicklungsklasse (acidity)

    a1

    Geeignet für die Verlegung im Freien

    Nein

    Geeignet für die Verlegung ins Erdreich

    Nein

    Witterungsbeständigkeit

    Nicht UV-beständig

    Chemische Beständigkeit

    Beschränkt gegen Öl, Säuren und Basen

    Halogenfreiheit

    Ja

  • Thermische Eigenschaften
    Max. Leitertemperatur nicht bewegt

    70°C

    Max. Leitertemperatur bewegt

    50°C

    Min. Umgebungstemperatur nicht bewegt

    -15°C

    Min. Umgebungstemperatur bewegt

    5°C

    Brandlast (MJ/m)

    3.56

  • Mechanische Eigenschaften
    Kupfer Zahl

    149 kg/1000m

    Gewicht

    34 kg/100m

    Mindestbiegeradius bewegt

    15x Leitungsdurchmesser

    Mindestbiegeradius nicht bewegt

    10x Leitungsdurchmesser

  • Elektrische Eigenschaften
    Leiteraufbau Kl.6

    140x0.15mm

    Leiterwiderstand Busleiter

    13.7Ohm/km

    Nennspannung Uo

    600V

    Nennspannung U

    1000V

    Nennspannung Busleiter

    300V

    Prüfspannung

    4000V

  • Verwendungszweck
    Verwendungszweck

    Halogenfreie raucharme Spezialleitung für das dezentrale ecobus®-Kabelsystem für trockene Räume. Für die feste Verlegung,
    z.B. in Möbeln, Dekorationswänden, Stellwänden und in Hohlräumen von Fertigbauten. Sie dürfen in explosionsgefährdeten Bereichen
    verlegt werden und durch nasse und feuchte Räume geführt werden.
    Durch das Lloyds Register Zertifikat ist der gekennzeichnete Kabeltyp für Elektroinstallationen sowohl für den Schiffsbau, als auch
    für den Einsatz auf Bohrinseln zugelassen.

Spezifikationen


Aufbaubeschreibung
Leiteraufbau: Kupferleiter verzinnt, feindrähtig, nach VDE 0295 Kl. 5
Busleiter: Kupferleiter verzinnt, feindrähtig, nach VDE 0295 Kl. 5
Aderisolation: Polyethylen (PE)
Aderkennzeichnung: CENELEC HD 308 S2
Aderkennzeichnung Buskabel: Natur
Abschirmung Busleiter: Drei alukaschierte Bänder
Aussenmantel: Halogenfreie Mischung
Mantelfarbe: Violett

Normung
Produkt ist konform zu: EG Niederspannungsrichtlinie 2014/35/EU
Flammwidrig: IEC 60332-1
Halogenfreiheit: IEC 60754-1/2
Keine korrosiven Gase: IEC 60754-2
Min. Rauchentwicklung: IEC 61034-1/-2
Wärmefreisetzung, Brandentwicklung: IEC 60332-3-24
Brandklasse min.: Cca (hoch)
Rauchentwicklungsklasse (smoke): s1
Abtropfverhaltensklasse (drop): d1
Säureentwicklungsklasse (acidity): a1
Geeignet für die Verlegung im Freien: Nein
Geeignet für die Verlegung ins Erdreich: Nein
Witterungsbeständigkeit: Nicht UV-beständig
Chemische Beständigkeit: Beschränkt gegen Öl, Säuren und Basen
Halogenfreiheit: Ja

Thermische Eigenschaften
Max. Leitertemperatur nicht bewegt: 70°C
Max. Leitertemperatur bewegt: 50°C
Min. Umgebungstemperatur nicht bewegt: -15°C
Min. Umgebungstemperatur bewegt: 5°C
Brandlast (MJ/m): 3.56

Mechanische Eigenschaften
Kupfer Zahl: 149 kg/1000m
Gewicht: 34 kg/100m
Mindestbiegeradius bewegt: 15x Leitungsdurchmesser
Mindestbiegeradius nicht bewegt: 10x Leitungsdurchmesser

Elektrische Eigenschaften
Leiteraufbau Kl.6: 140x0.15mm
Leiterwiderstand Busleiter: 13.7Ohm/km
Nennspannung Uo: 600V
Nennspannung U: 1000V
Nennspannung Busleiter: 300V
Prüfspannung: 4000V

Verwendungszweck
Verwendungszweck: Halogenfreie raucharme Spezialleitung für das dezentrale ecobus®-Kabelsystem für trockene Räume. Für die feste Verlegung, z.B. in Möbeln, Dekorationswänden, Stellwänden und in Hohlräumen von Fertigbauten. Sie dürfen in explosionsgefährdeten Bereichen verlegt werden und durch nasse und feuchte Räume geführt werden. Durch das Lloyds Register Zertifikat ist der gekennzeichnete Kabeltyp für Elektroinstallationen sowohl für den Schiffsbau, als auch für den Einsatz auf Bohrinseln zugelassen.
