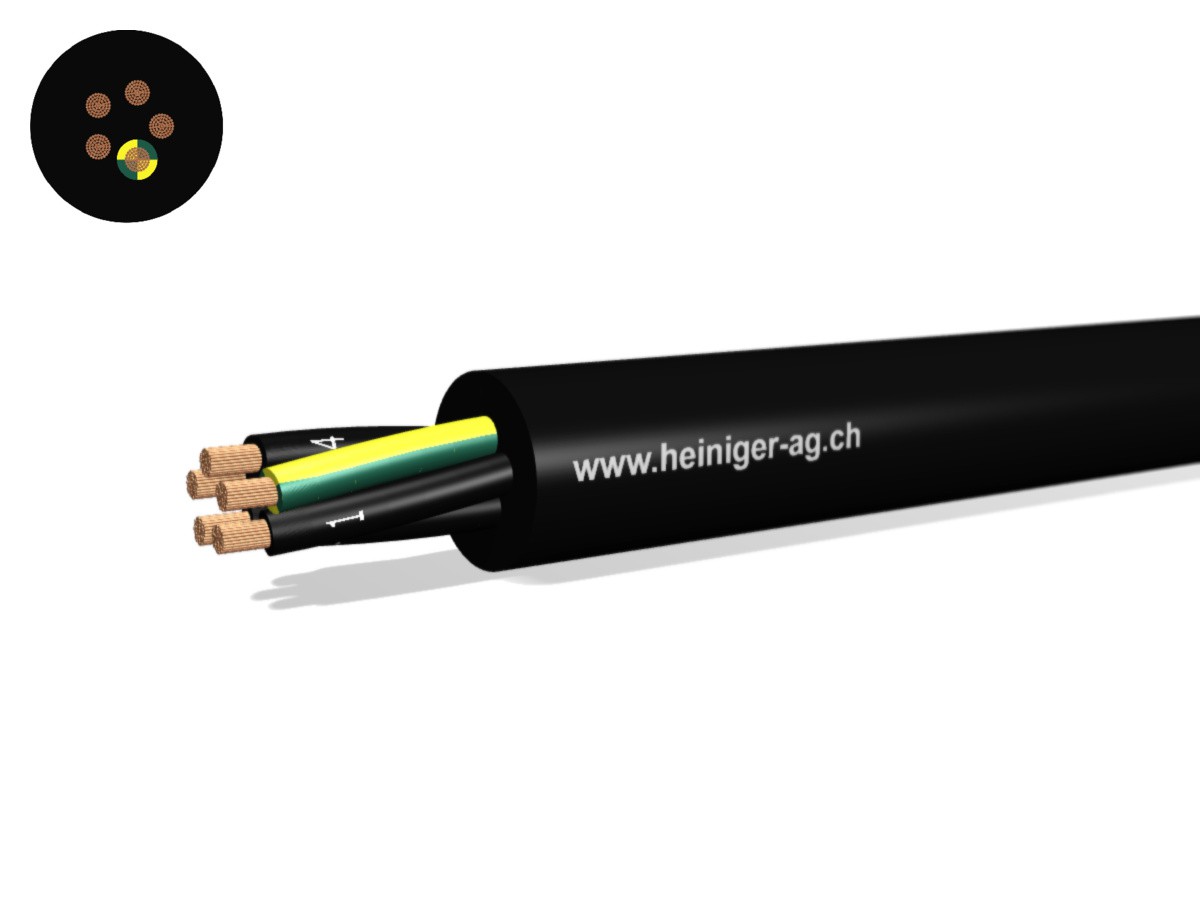

Gdv Anschluss-Kabel Eca 5G10 LNPE sw
RAL9005 H07RN-F 450/750V verstärkt,AD8

Gdv Anschluss-Kabel Eca 5G10 LNPE sw
RAL9005 H07RN-F 450/750V verstärkt,AD8

(Bilder können vom Originalprodukt abweichen)
Durchmesser
27 mm
Gewicht
102 kg/100m
Artikel Nr.
115150520
E-Nr.
115150520

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

Anmelden

Spezifikationen

  • Aufbaubeschreibung
    Leiteraufbau

    Kupferleiter blank, feindrähtig, nach VDE 0295 Kl.5

    Aderisolation

    EPR

    Aderkennzeichnung

    CENELEC HD 308 S2

    Verseilart

    Adern in konzentrischen Lagen verseilt

    Aussenmantel

    Polychloroprene

    Mantelfarbe

    Schwarz

  • Normung
    Approbationen

    HAR

    Produkt ist konform zu

    EG Niederspannungsrichtlinie 2014/35/EU

    Flammwidrig

    IEC 60332-1

    Brandklasse min.

    Eca (gering)

    Geeignet für die Verlegung im Freien

    Ja

    Geeignet für die Verlegung ins Erdreich

    Nein

    Witterungsbeständigkeit

    Gut, UV-beständig

    Chemische Beständigkeit

    Gut gegen Öl, Säuren und Basen

    Ölbeständigkeit

    EN 60811-2-1

    Halogenfreiheit

    Nein

    Wasserbeständig

    AD8

  • Mechanische Eigenschaften
    Kupfer Zahl

    480 kg/1000m

    Gewicht

    102 kg/100m

    Mindestbiegeradius nicht bewegt

    8< Ø <12 = 3D

    Mindestbiegeradius bewegt

    8< Ø <12 = 4D

    Durchmesser

    27

  • Thermische Eigenschaften
    Max. Leitertemperatur nicht bewegt

    90°C

    Max. Leitertemperatur bewegt

    60°C

    Min. Umgebungstemperatur nicht bewegt

    -50°C

    Min. Umgebungstemperatur bewegt

    -40°C

  • Elektrische Eigenschaften
    Nennspannung Uo

    450V

    Nennspannung U

    750V

    Prüfspannung

    2500V

  • Verwendungszweck
    Verwendungszweck

    Als Anschlussleitung für Elektrogeräte bei mittleren bis hohen mechanischen Beanspruchungen wie z.B. Bohrmaschinen, Handleuchten, Kreissägen, Motoren, usw., sofern dies in den einschlägigen Gerätebestimmungen zugelassen ist. Diese Leitung ist geeignet für eine Anwendung im Freien und in gewerblichen oder landwirtschaftlichen Betrieben. Der Aussenmantel ist beständig gegen UV-Strahlen (nicht geprüft). Nicht halogenfrei.
    Zusätzliche Eigenschaften zu denen von H07RN-F:
    Isolation getestet bis +90°C / AD8 Wasserbeständigkeit 10 bar (=100m) / Ausgezeichnete Beständigkeit gegen
    Mineralöle, Fette, AF3 und Witterungseinflüsse AK2 / Stossbeständig AG2

Spezifikationen


Aufbaubeschreibung
Leiteraufbau: Kupferleiter blank, feindrähtig, nach VDE 0295 Kl.5
Aderisolation: EPR
Aderkennzeichnung: CENELEC HD 308 S2
Verseilart: Adern in konzentrischen Lagen verseilt
Aussenmantel: Polychloroprene
Mantelfarbe: Schwarz

Normung
Approbationen: HAR
Produkt ist konform zu: EG Niederspannungsrichtlinie 2014/35/EU
Flammwidrig: IEC 60332-1
Brandklasse min.: Eca (gering)
Geeignet für die Verlegung im Freien: Ja
Geeignet für die Verlegung ins Erdreich: Nein
Witterungsbeständigkeit: Gut, UV-beständig
Chemische Beständigkeit: Gut gegen Öl, Säuren und Basen
Ölbeständigkeit: EN 60811-2-1
Halogenfreiheit: Nein
Wasserbeständig: AD8

Mechanische Eigenschaften
Kupfer Zahl: 480 kg/1000m
Gewicht: 102 kg/100m
Mindestbiegeradius nicht bewegt: 8< Ø <12 = 3D
Mindestbiegeradius bewegt: 8< Ø <12 = 4D
Durchmesser: 27

Thermische Eigenschaften
Max. Leitertemperatur nicht bewegt: 90°C
Max. Leitertemperatur bewegt: 60°C
Min. Umgebungstemperatur nicht bewegt: -50°C
Min. Umgebungstemperatur bewegt: -40°C

Elektrische Eigenschaften
Nennspannung Uo: 450V
Nennspannung U: 750V
Prüfspannung: 2500V

Verwendungszweck
Verwendungszweck: Als Anschlussleitung für Elektrogeräte bei mittleren bis hohen mechanischen Beanspruchungen wie z.B. Bohrmaschinen, Handleuchten, Kreissägen, Motoren, usw., sofern dies in den einschlägigen Gerätebestimmungen zugelassen ist. Diese Leitung ist geeignet für eine Anwendung im Freien und in gewerblichen oder landwirtschaftlichen Betrieben. Der Aussenmantel ist beständig gegen UV-Strahlen (nicht geprüft). Nicht halogenfrei. Zusätzliche Eigenschaften zu denen von H07RN-F: Isolation getestet bis +90°C / AD8 Wasserbeständigkeit 10 bar (=100m) / Ausgezeichnete Beständigkeit gegen Mineralöle, Fette, AF3 und Witterungseinflüsse AK2 / Stossbeständig AG2
