Beschreibung

Kurz-Beschreibung:

Kat.6 / AWG 23 / NVP: 67%

Verwendungszweck

Verwendungszweck:

- Cu-Installationskabel Kat. 6, UTP - Ungeschirmtes 100 Ohm Installationskabel. Geeignet für Spach-, Video- und Datenübertragung für Frequenzen bis zu450 MHz - Primary (Campus), Secondary (Riser), Tertiary (Horizontal); IEEE 802.3: 100Base-T, 1000Base-T; IEEE 802.5 16 MB; ISDN; TPDDI; ATM

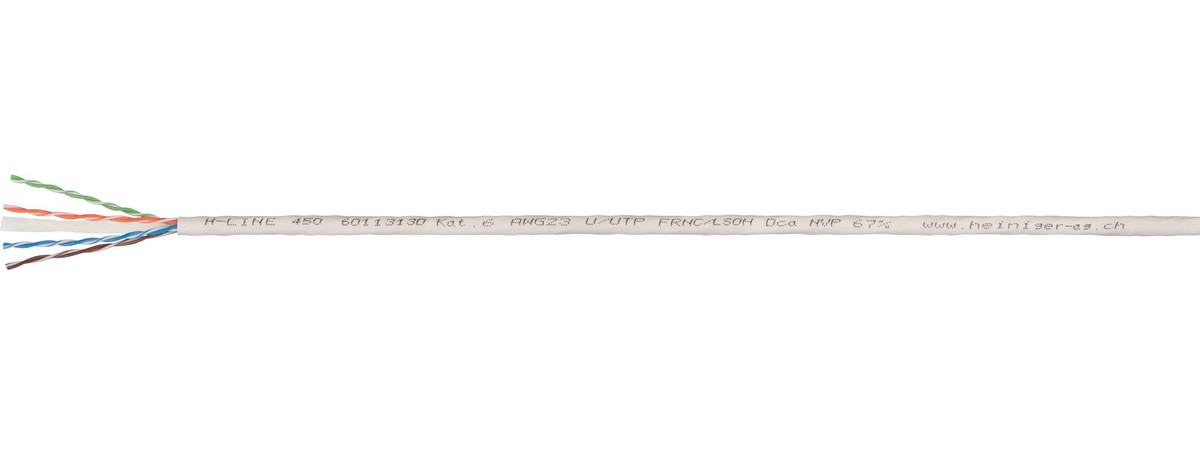

Aufbaubeschreibung

Typ:	Datenkabel
Kategorie:	Kat.6
Innenleiter-Material:	Kupfer Draht blank
Innenleiter-Ø (mm):	0.54 mm
AWG:	23
Aderisolation:	PE-Foam-Skin
Aderfarbcode:	weiss-blau/blau, weiss-orange/orange, weiss-grün/grün, weiss-braun/braun, nach IEC 60189 und IEC 60708 (ringsigniert oder mit farbigen Längsstreifen)
Paarschirmung:	ohne
Verseilart:	8 Adern paarweise verseilt
Gesamtschirmung:	Ohne
Beilauflitze:	ohne
Mantelfarbe:	Grau
RAL Code:	7035
Aussenmantel:	LSOH

Elektrische Eigenschaften

Schleifenwiderstand bei 20°C:	≤ 176Ohm/km
Betriebskapazität:	48 pF/m
Impedanz Z:	100 Ohm
Skew (Laufzeitdifferenz):	20 ns/100m
Ausbreitungsgeschwindigkeit:	67%

Thermische Eigenschaften

Leitertemperatur bewegt von:	0°C
Max. Leitertemperatur bewegt:	50°C
Leitertemperatur nicht bewegt von:	-20°C
Max. Leitertemperatur nicht bewegt:	60°C
Brandlast (MJ/m):	0.436

Mechanische Eigenschaften

Kupfer Zahl:	18.1 kg/1000m
Gewicht:	3.7 kg/100m
Mindestbiegeradius bewegt:	8x Leitungsdurchmesser
Mindestbiegeradius nicht bewegt:	4x Leitungsdurchmesser
Durchmesser:	5.4 mm
Zugkraft:	< 100N

Normung

Brandklasse min.:	Dca (mittel)
Rauchentwicklungsklasse (smoke):	s2
Abtropfverhaltensklasse (drop):	d2
Säureentwicklungsklasse (acidity):	a1
