H-LINE 923 Datenkabel S/FTP 4x2x0.56
FRNC/LSOH 1000MHz Kat.7, orange, Cca

H-LINE 923 Datenkabel S/FTP 4x2x0.56
FRNC/LSOH 1000MHz Kat.7, orange, Cca

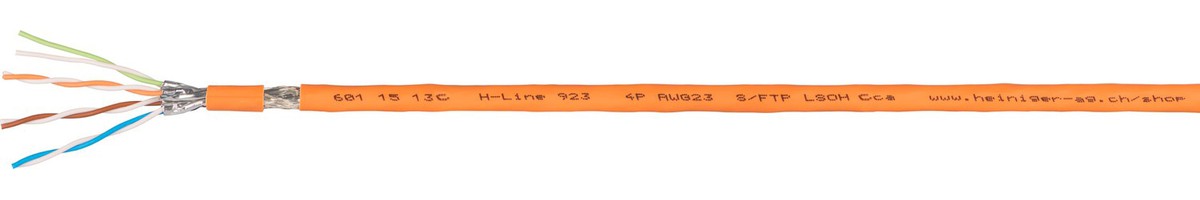

(Bilder können vom Originalprodukt abweichen)
Durchmesser
7.3 mm
Gewicht
6 kg/100m
Artikel Nr.
6011513C
E-Nr.
102617428

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

Anmelden

Spezifikationen

  • Aufbaubeschreibung
    Typ

    Datenkabel

    Kategorie

    Kat.7

    Innenleiter-Material

    Kupfer Draht blank

    Innenleiter-Ø (mm)

    0.56

    AWG

    23

    Aderisolation

    PE-Foam-Skin

    Aderfarbcode

    weiss/blau, weiss/orange, weiss/grün, weiss/braun, nach IEC 60189 und IEC 60708

    Paarschirmung

    Aluminiumfolie

    Verseilart

    8 Adern paarweise verseilt

    Gesamtschirmung

    Kupfergeflecht verzinnt

    Beilauflitze

    ohne

    Mantelfarbe

    Orange

    RAL Code

    2003

    Aussenmantel

    FRNC/LSOH

    Bedruckung

    H-LINE 923 6011513C Kat.7 AWG23 S/FTP FRNC/LSOH Cca-s1a,d1,a1 NVP 79% Webshop Metrierung

  • Normung
    Brandklasse min.

    Cca (hoch)

    Rauchentwicklungsklasse (smoke)

    s1a

    Abtropfverhaltensklasse (drop)

    d1

    Säureentwicklungsklasse (acidity)

    a1

  • Elektrische Eigenschaften
    Schleifenwiderstand bei 20°C

    ≤ 165Ohm/km

    Betriebskapazität

    44

    Impedanz Z

    100

    Kopplungswiderstand bei 1/10/30MHz

    10MHz = 10mOhm/m

    Erdunsymmetriedämpfung LCL bei 1/10/100MHz

    80

    Skew (Laufzeitdifferenz)

    12

    Ausbreitungsgeschwindigkeit

    79%

  • Thermische Eigenschaften
    Leitertemperatur bewegt von

    0°C

    Max. Leitertemperatur bewegt

    50°C

    Leitertemperatur nicht bewegt von

    -20°C

    Max. Leitertemperatur nicht bewegt

    60°C

    Brandlast (MJ/m)

    0.56

  • Mechanische Eigenschaften
    Kupfer Zahl

    26 kg/1000m

    Gewicht

    6 kg/100m

    Mindestbiegeradius bewegt

    8x Leitungsdurchmesser

    Mindestbiegeradius nicht bewegt

    4x Leitungsdurchmesser

    Durchmesser

    7.3

    Zugkraft

    < 100N

  • Beschreibung
    Kurz-Beschreibung

    Kat.7 / AWG23 / NVP 79%

  • Verwendungszweck
    Verwendungszweck

    - Datenkabel für die strukturierte Gebäudeverkabelung
    - Für die Übertragung von digitalen und analogen Sprach-, Bild und Datensignalen
    - 10Base-T; 100Base-T; 1000Base-T; 10GBase-T
    - Einsetzbar für alle ICT-Netzanwendungen bis zur Klasse F (600 MHz) gemäss EN 50173-1 und ISO/IEC 11801
    - Geeignet für die Übertragung von Power over Ethernet (PoE) / PoE+
    - Verwendbar mit allen gängigen Stecksystemen nach EN 50173 und ISO/IEC 11801

Spezifikationen


Aufbaubeschreibung
Typ: Datenkabel
Kategorie: Kat.7
Innenleiter-Material: Kupfer Draht blank
Innenleiter-Ø (mm): 0.56
AWG: 23
Aderisolation: PE-Foam-Skin
Aderfarbcode: weiss/blau, weiss/orange, weiss/grün, weiss/braun, nach IEC 60189 und IEC 60708
Paarschirmung: Aluminiumfolie
Verseilart: 8 Adern paarweise verseilt
Gesamtschirmung: Kupfergeflecht verzinnt
Beilauflitze: ohne
Mantelfarbe: Orange
RAL Code: 2003
Aussenmantel: FRNC/LSOH
Bedruckung: H-LINE 923 6011513C Kat.7 AWG23 S/FTP FRNC/LSOH Cca-s1a,d1,a1 NVP 79% Webshop Metrierung

Normung
Brandklasse min.: Cca (hoch)
Rauchentwicklungsklasse (smoke): s1a
Abtropfverhaltensklasse (drop): d1
Säureentwicklungsklasse (acidity): a1

Elektrische Eigenschaften
Schleifenwiderstand bei 20°C: ≤ 165Ohm/km
Betriebskapazität: 44
Impedanz Z: 100
Kopplungswiderstand bei 1/10/30MHz: 10MHz = 10mOhm/m
Erdunsymmetriedämpfung LCL bei 1/10/100MHz: 80
Skew (Laufzeitdifferenz): 12
Ausbreitungsgeschwindigkeit: 79%

Thermische Eigenschaften
Leitertemperatur bewegt von: 0°C
Max. Leitertemperatur bewegt: 50°C
Leitertemperatur nicht bewegt von: -20°C
Max. Leitertemperatur nicht bewegt: 60°C
Brandlast (MJ/m): 0.56

Mechanische Eigenschaften
Kupfer Zahl: 26 kg/1000m
Gewicht: 6 kg/100m
Mindestbiegeradius bewegt: 8x Leitungsdurchmesser
Mindestbiegeradius nicht bewegt: 4x Leitungsdurchmesser
Durchmesser: 7.3
Zugkraft: < 100N

Beschreibung
Kurz-Beschreibung: Kat.7 / AWG23 / NVP 79%

Verwendungszweck
Verwendungszweck: - Datenkabel für die strukturierte Gebäudeverkabelung - Für die Übertragung von digitalen und analogen Sprach-, Bild und Datensignalen - 10Base-T; 100Base-T; 1000Base-T; 10GBase-T - Einsetzbar für alle ICT-Netzanwendungen bis zur Klasse F (600 MHz) gemäss EN 50173-1 und ISO/IEC 11801 - Geeignet für die Übertragung von Power over Ethernet (PoE) / PoE+ - Verwendbar mit allen gängigen Stecksystemen nach EN 50173 und ISO/IEC 11801
