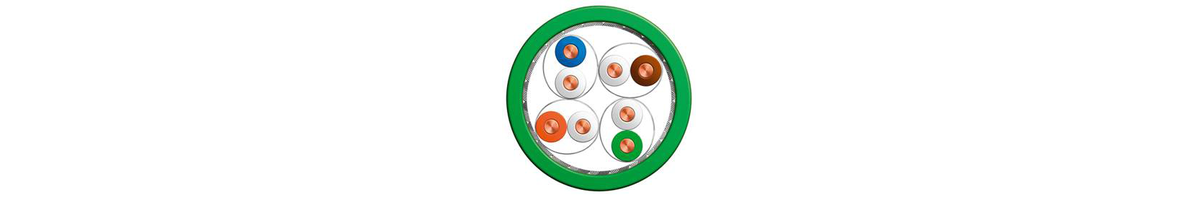

Aufbaubeschreibung

Typ:	Ethernet
Leiteraufbau:	Kupferleiter blank, eindrähtig
Aderisolation:	Polyethylen (PE)
Verseilart:	2 Leiter zu einem Paar verseilt, 4 Paare verseilt
Abschirmung:	Jedes Paar mit Aluminiumfolie
Gesamtschirmung:	Aluminiumfolie und Kupfergeflecht verzinnt
Bedeckung Kupfergeflecht:	ca. 55%
Aussenmantel:	Polyurethan (PUR)
Kategorie:	7

Normung

Approbationen:	UL AWM
Produkt ist konform zu:	EG Niederspannungsrichtlinie 2014/35/EU
UL Style:	20963
Flammwidrig:	IEC 60332-1
Halogenfreiheit:	IEC 60754-1/2
Chemische Beständigkeit:	Sehr gut gegen Öl, Säuren und Basen
Witterungsbeständigkeit:	Sehr gut, UV-beständig
Ölbeständigkeit:	IEC 60811-2-1
Geeignet für die Verlegung im Freien:	Ja
Geeignet für die Verlegung ins Erdreich:	Nein
Halogenfreiheit:	Ja

Mechanische Eigenschaften

Kupfer Zahl:	38.4 kg/1000m
Gewicht:	6.1 kg/100m
Mindestbiegeradius nicht bewegt:	5x Leitungsdurchmesser
Durchmesser:	8.2

Elektrische Eigenschaften

Leiteraufbau:	1xAWG23
Isolationswiderstand:	≥ 5GOhm/km
Wellenwiderstand:	100Ω (±15Ω)
Schleifenwiderstand bei 20°C:	≤ 146Ohm/km
Signal Laufzeit:	≤ 5.0ns/m
Dämpfung (1MHz):	1.9
Dämpfung (4MHz):	5.6
Dämpfung (10MHz):	7.1
Dämpfung (16MHz):	7.1
Dämpfung (20MHz):	8.0
Dämpfung (31.25MHz):	9.9
Dämpfung (62.25MHz):	13.9
Dämpfung (100MHz):	17.5
Prüfspannung:	700V

Thermische Eigenschaften

Max. Leitertemperatur nicht bewegt:	70°C
Max. Leitertemperatur bewegt:	60°C
Min. Umgebungstemperatur nicht bewegt:	-40°C
Min. Umgebungstemperatur bewegt:	-10°C

Verwendungszweck

Verwendungszweck:

Für den Aufbau von Industrial Ethernet Netzen werden für die verschiedenen Einsatzmöglichkeiten unterschiedliche Leitungstypen angeboten. Dieses Industrial Ethernet-Kabel kann für alle festen Installationen für die strukturierte Gebäudeverkabelung im industriellen Umfeld verwendet werden. Die hohen Anforderungen an die Datenübertragung werden erfüllt und durch die Abschirmung kann diese Leitung in rauhester Industrieumgebung eingesetzt werden.
