Beschreibung

Kurz-Beschreibung:

für flexible Installation beständig gegen Benzin, Säure, Laugen

Verwendungszweck

Verwendungszweck:

In der Automatisierungs- und Kommunikationstechnik werden industrielle Feldbussysteme für die Vernetzung eingesetzt. Dieses Kabel erfüllt die geforderten Industriestandards. Dieses Ind. Ethernet Kabel kann für die fl exible Installation für die Verbindung zwischen den Busteilnehmern verwendet werden.

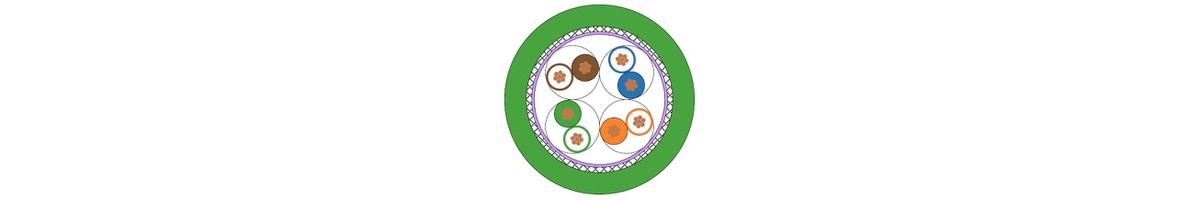

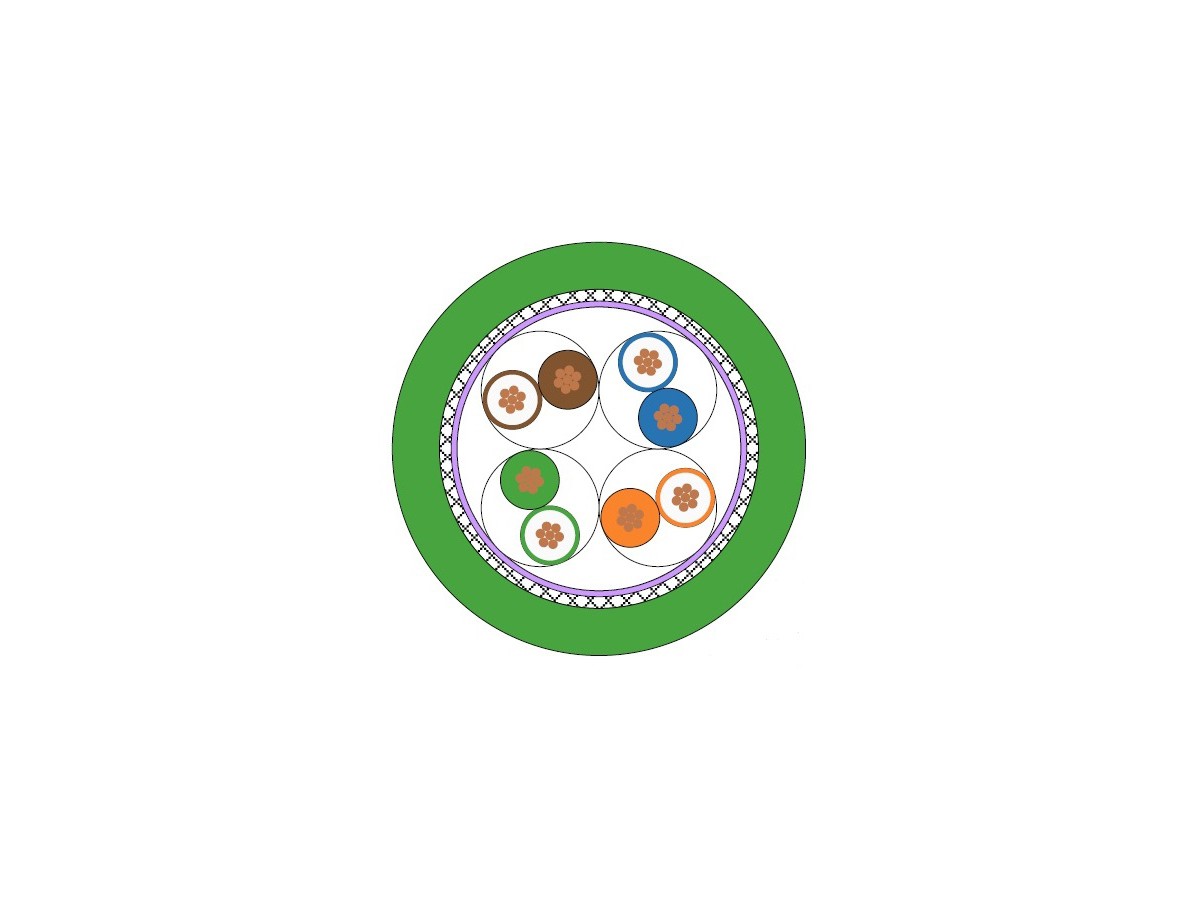

Aufbaubeschreibung

Typ:	Ethernet
Leiteraufbau:	Kupferleiter blank, 7-drähtig
Aderisolation:	Geschäumtes Polyethylen
Verseilart:	2 Leiter zu einem Paar verseilt, 4 Paare verseilt
Abschirmung:	Aluminiumfolie und Kupfergeflecht verzinnt
Aussenmantel:	Polyurethan (PUR)
Kategorie:	5e

Elektrische Eigenschaften

Leiteraufbau:	7xAWG26
Wellenwiderstand:	100Ω (±5Ω)
Dämpfung (1MHz):	2.40 dB/100m
Dämpfung (4MHz):	4.40 dB/100m
Dämpfung (10MHz):	8.00 dB/100m
Dämpfung (16MHz):	10.10 dB/100m
Dämpfung (20MHz):	0.00 dB/100m
Dämpfung (31.25MHz):	14.40 dB/100m
Dämpfung (62.25MHz):	20.70 dB/100m
Dämpfung (100MHz):	26.60 dB/100m
Nennspannung:	125V
Prüfspannung:	1000V

Thermische Eigenschaften

Max. Leitertemperatur nicht bewegt:	60°C
Max. Leitertemperatur bewegt:	50°C
Min. Umgebungstemperatur nicht bewegt:	-20°C
Min. Umgebungstemperatur bewegt:	0°C

Mechanische Eigenschaften

Kupfer Zahl:	22 kg/1000m
Gewicht:	3.7 kg/100m
Mindestbiegeradius bewegt:	10x Leitungsdurchmesser
Mindestbiegeradius nicht bewegt:	5x Leitungsdurchmesser
Durchmesser:	6 mm

Normung

Produkt ist konform zu:	EG Niederspannungsrichtlinie 2014/35/EU
Flammwidrig:	IEC 60332-1
Halogenfreiheit:	IEC 60754-1/2
Min. Rauchentwicklung:	IEC 61034
Chemische Beständigkeit:	Sehr gut gegen Öl, Säuren und Basen
Witterungsbeständigkeit:	Sehr gut, UV-beständig
Geeignet für die Verlegung im Freien:	Ja
Geeignet für die Verlegung ins Erdreich:	Nein
Halogenfreiheit:	Ja
