Verwendungszweck

Verwendungszweck:

Für den Aufbau von Industrial Ethernet Netzen werden für die verschiedenen Einsatzmöglichkeiten unterschiedliche Leitungstypen angeboten. Dieses Industrial Ethernet-Kabel kann für alle hochflexiblen Installationen für die strukturierte Gebäudeverkabelung im industriellen Umfeld verwendet werden. Die hohen Anforderungen an die Datenübertragung werden erfüllt und durch die Abschirmung kann diese Leitung in rauhester Industrieumgebung eingesetzt werden.

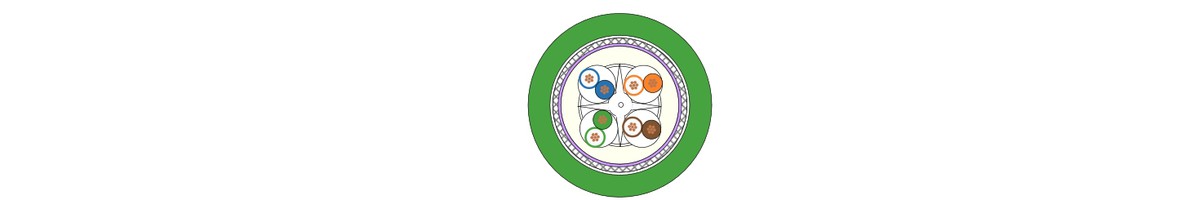

Aufbaubeschreibung

Typ:	Ethernet
Leiteraufbau:	Kupferleiter blank, 19-drähtig
Aderisolation:	Polypropylen
Verseilart:	Adern paarweise verseilt
Innenmantel:	Copolymer
Gesamtschirmung:	Aluminiumfolie und Kupfergeflecht verzinnt
Bedeckung Kupfergeflecht:	ca. 90%
Aussenmantel:	Polyurethan (PUR)
Mantelfarbe:	Grün
Kategorie:	6A

Elektrische Eigenschaften

Leiteraufbau:	7xAWG24
Isolationswiderstand:	≥ 500MOhm/km
Wellenwiderstand:	100Ω (±5Ω)
Schleifenwiderstand bei 20°C:	≤ 180Ohm/km
Signal Laufzeit:	≤ 5.34ns/m
Nennspannung:	100V
Prüfspannung:	700V

Thermische Eigenschaften

Max. Leitertemperatur nicht bewegt:	80°C
Max. Leitertemperatur bewegt:	60°C
Min. Umgebungstemperatur nicht bewegt:	-40°C
Min. Umgebungstemperatur bewegt:	-30°C

Mechanische Eigenschaften

Kupfer Zahl:	49.1 kg/1000m
Gewicht:	10.6 kg/100m
Mindestbiegeradius bewegt:	8x Leitungsdurchmesser
Durchmesser:	8.9 mm
Zugkraft:	< 100N
Biegezyklen:	max. 1 Mio. bei Biegeradius 15xKabel-∅, max. Wegstrecke 10m
Beschleunigung:	4m/sec2
Geschwindigkeit:	4m/s

Normung

Approbationen:	UL AWM
Produkt ist konform zu:	EG Niederspannungsrichtlinie 2014/35/EU
UL Style:	21198
Flammwidrig:	IEC 60332-1
Halogenfreiheit:	IEC 60754-1/2
Chemische Beständigkeit:	Sehr gut gegen Öl, Säuren und Basen
Witterungsbeständigkeit:	Sehr gut, UV-beständig
Ölbeständigkeit:	IEC 60811-404
Geeignet für die Verlegung im Freien:	Ja
Geeignet für die Verlegung ins Erdreich:	Nein
Halogenfreiheit:	Ja
