Beschreibung

Kurz-Beschreibung:

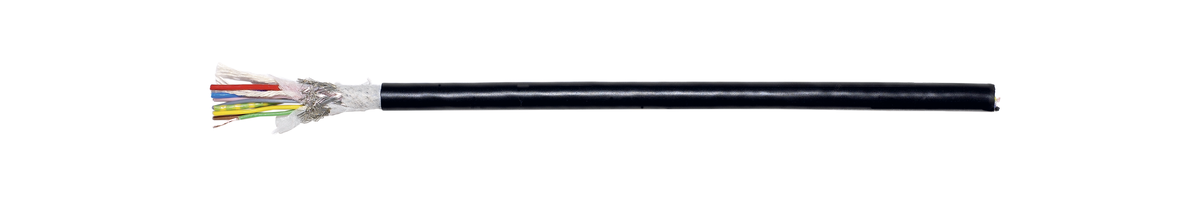

L-2YCY, 100 Ohm, D=9.5mm Paare: ge/gn, gr/rs, ws/br, Geflechtschirm

Verwendungszweck

Verwendungszweck:

In der Automatisierungs- und Kommunikationstechnik werden industrielle Feldbussysteme für die Vernetzung eingesetzt. Die hier beschriebene Leitung erfüllt die gefordeten Industriestandards (wie z.B. INTERBUS-S®, CAN, PROFIBUS, SINECL2®). Ist für die Verlegung im Erdbereich geeignet.

Aufbaubeschreibung

Typ:	Interbus
Leiteraufbau:	Kupferleiter blank, feindrähtig
Aderisolation:	Polypropylen
Paarzahl:	3
Verseilart:	Adern paarweise verseilt
Umwicklung:	Vlies
Leiteraufbau 2:	Kupferleiter blank, feinstdrähtig
Aderisolation 2:	TPE
Aderkennzeichnung 2:	Rot/blau/gelb-grün
Umwicklung:	Vlies
Gesamtschirmung:	Kupfergeflecht verzinnt
Aussenmantel:	PVC
Mantelfarbe:	Schwarz

Elektrische Eigenschaften

Wellenwiderstand:	100Ω (±15Ω)
Schleifenwiderstand bei 20°C:	≤ 120Ohm/km
Kapazitive Kopplung (800Hz):	60nF/km
Nennspannung:	300V
Prüfspannung:	1000V

Thermische Eigenschaften

Max. Leitertemperatur nicht bewegt:	80°C
Min. Umgebungstemperatur nicht bewegt:	-40°C
Min. Umgebungstemperatur bewegt:	-5°C

Mechanische Eigenschaften

Kupfer Zahl:	67.5 kg/1000m
Gewicht:	930 kg/100m
Mindestbiegeradius nicht bewegt:	15x Leitungsdurchmesser
Durchmesser:	9.5 mm

Normung

Approbationen:	Interbus / UL / CSA
Produkt ist konform zu:	EG Niederspannungsrichtlinie 2014/35/EU
UL Style:	2464
Chemische Beständigkeit:	Gut gegen Öl, Säuren und Basen
Witterungsbeständigkeit:	Gut, UV-beständig
Geeignet für die Verlegung im Freien:	Bedingt
Geeignet für die Verlegung ins Erdreich:	Ja
