Verwendungszweck

Verwendungszweck:

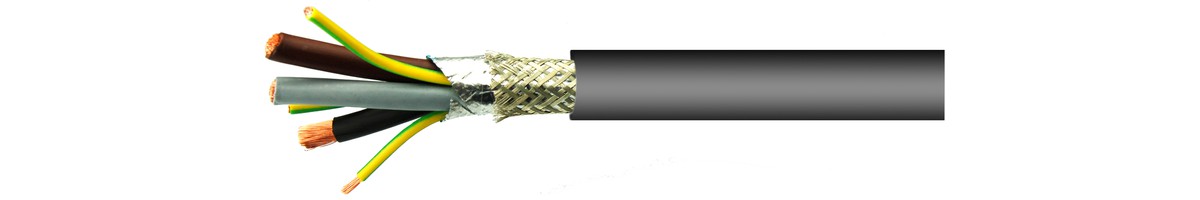

Diese Motorenanschlussleitungen werden nach den europäischen EMV-Richtlinien gefertigt und sind daher besonders geeignet für Anlagen und Einrichtungen mit Geräten und Betriebsmitteln, von denen elektromagnetische Störfelder die Umgebung unzulässig beeinflussen können. Als Anschlussleitung für die feste Verlegung und den flexiblen Einsatz für Antriebssysteme mit Frequenzumrichtertechnologie, z.B. im Maschinen- und Anlagenbau, bei mittleren mechanischen Beanspruchungen in trockenen, feuchten und nassen Räumen. Verwendung in Ex-Bereichen gestattet.

Aufbaubeschreibung

Leiteraufbau:	Kupferleiter blank, feindrähtig, nach VDE 0295 Kl.5
Aderisolation:	Polyethylen (PE)
Aderkennzeichnung:	CENELEC HD 308 S2
Verseilart:	Adern in konzentrischen Lagen verseilt
Abschirmung:	Aluminiumfolie und Kupfergeflecht verzinnt
Bedeckung Kupfergeflecht:	ca. 80%
Aussenmantel:	PVC
Mantelfarbe:	Schwarz

Elektrische Eigenschaften

Leiteraufbau PE Kl. 5:	84x0.30mm
Leiterwiderstand PE Kl.5/Kl.6:	3.30Ohm/km
Nennspannung Uo:	600V
Nennspannung U:	1000V
Prüfspannung:	2500V

Thermische Eigenschaften

Max. Leitertemperatur nicht bewegt:	70°C
Min. Umgebungstemperatur nicht bewegt:	-40°C
Min. Umgebungstemperatur bewegt:	-5°C
Max. Umgebungstemperatur:	60°C

Mechanische Eigenschaften

Kupfer Zahl:	1'535 kg/1000m
Gewicht:	171.8 kg/100m
Mindestbiegeradius bewegt:	10x Leitungsdurchmesser
Mindestbiegeradius nicht bewegt:	5x Leitungsdurchmesser
Durchmesser:	27.8 mm
Querschnitt:	35mm²

Normung

Produkt ist konform zu:	EG Niederspannungsrichtlinie 2014/35/EU
Flammwidrig:	IEC 60332-1
Geeignet für die Verlegung im Freien:	Ja
Geeignet für die Verlegung ins Erdreich:	Nein
Witterungsbeständigkeit:	Beschränkt, UV-beständig
Chemische Beständigkeit:	Sehr gut gegen Öl, beschränkt gegen Säuren und Basen
Halogenfreiheit:	Nein
