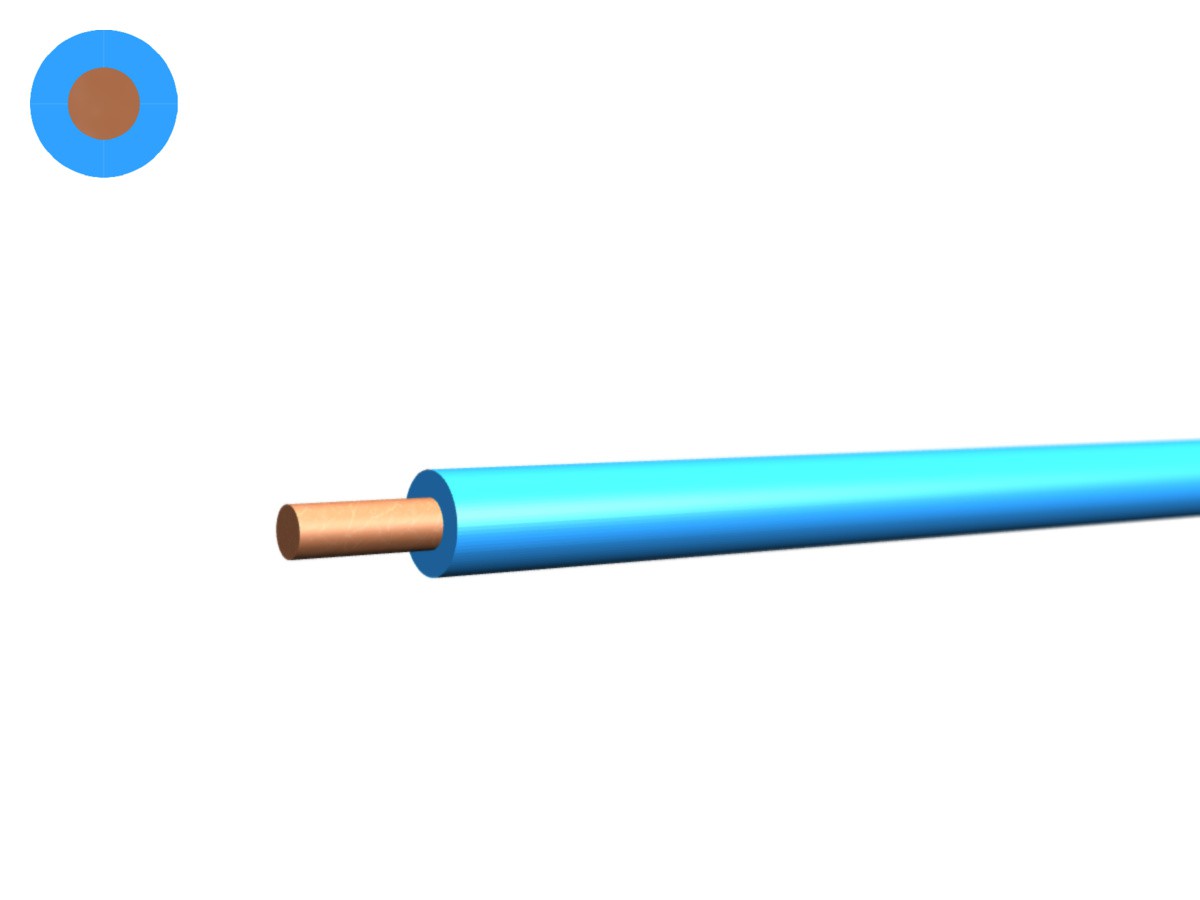

N-Draht Cca hal-frei 1.50 hellblau
450/750V H07Z1-U
:strip_icc():strip_exif():icc()/Logos/cca_logo.jpg){kind=logo}
:strip_icc():strip_exif():icc()/Logos/ce_logo.jpg){kind=logo}
:strip_icc():strip_exif():icc()/Artikel-Bilder/1%20-%20Elektrokabel/105002117.jpg "N-Draht Cca hal-frei 1.50 hellblau - 450/750V H07Z1-U")
(Bilder können vom Originalprodukt abweichen)
|
Durchmesser
2.82 mm
|
Gewicht
2 kg/100m
|
|
Artikel Nr.
999002117
|
E-Nr.
105122117
|
Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.
AnmeldenSpezifikationen
Verwendungszweck
| Verwendungszweck: | Installation in oberflächenmontierten oder versenkten Schächten bzw. in ähnlichen Systemen, insbesondere in Situationen, in denen im Brandfall eine geringe Emission von Rauch und korrosiven Gasen erforderlich ist.Diese Drähte werden verwendet, wenn ein besonderes Brandverhalten erforderlich ist oder wenn örtliche Bedingungen oder Vorschriften ein erhöhtes Mass an öffentlicher Sicherheit erfordern (z. B. in Krankenhäusern, Kinos oder Schulen). Strom- und Kommunikationsversorgung in Gebäuden und anderen Bauwerken mit dem Ziel, die Entstehung und Ausbreitung von Feuer und Rauch zu begrenzen. Hinweise: Halogenfreie Drähte (nach EN 50525-3-31) dürfen nicht dauerhaft mit Flüssigkeiten wie Wasser und/oder Bauchemikalien in Berührung kommen. Es besteht die Gefahr, dass sich die Isolierung zersetzt. Die Installationsrohre müssen mit Dichtstopfen versehen sein, um das Eindringen von Flüssigkeiten zu verhindern. |
Aufbaubeschreibung
| Leiteraufbau: | Kupferleiter blank, nach IEC 60228 |
| Leiterform: | Runder Leiter, eindrähtig |
| Aderisolation: | Halogenfreie Compound |
Elektrische Eigenschaften
| Leiteraufbau Kl.1/2: | 1x1.38mm |
| Leiterwiderstand: | 12.1Ohm/km |
| Nennspannung Uo: | 450V |
| Nennspannung U: | 750V |
| Prüfspannung: | 2500V |
Thermische Eigenschaften
| Max. Leitertemperatur nicht bewegt: | 70°C |
| Max. Leitertemperatur bewegt: | 70°C |
| Min. Umgebungstemperatur nicht bewegt: | -10° C |
| Min. Umgebungstemperatur bewegt: | 5°C |
Mechanische Eigenschaften
| Kupfer Zahl: | 14.4 kg/1000m |
| Gewicht: | 2 kg/100m |
| Mindestbiegeradius bewegt: | 2x Leitungsdurchmesser |
| Mindestbiegeradius nicht bewegt: | 4x Leitungsdurchmesser |
| Durchmesser: | 2.82 |
Normung
| Approbationen: | HAR |
| Produkt ist konform zu: | EG Niederspannungsrichtlinie 2014/35/EU |
| Flammwidrig: | IEC 60332-1 |
| Halogenfreiheit: | IEC 60754-2 |
| Keine korrosiven Gase: | IEC 60754-2 |
| Min. Rauchentwicklung: | IEC 61034-2 |
| Wärmefreisetzung, Brandentwicklung: | EN 50399 |
| Brandklasse min.: | Cca (hoch) |
| Rauchentwicklungsklasse (smoke): | s1 |
| Abtropfverhaltensklasse (drop): | d1 |
| Säureentwicklungsklasse (acidity): | a1 |
| Witterungsbeständigkeit: | Nicht UV-beständig |
| Chemische Beständigkeit: | Beschränkt gegen Öl, Säuren und Basen |
| Halogenfreiheit: | Ja |
