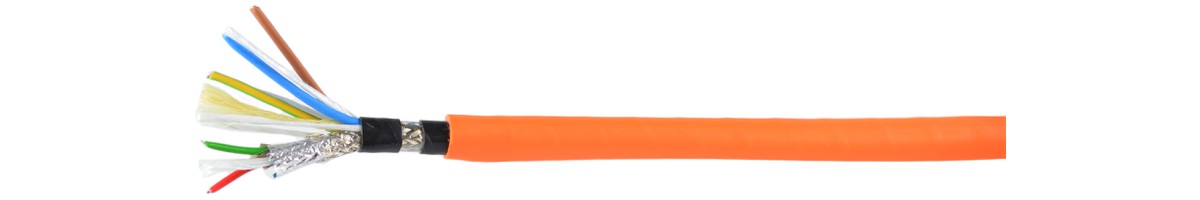

Profibus FE180 hal-frei C Hybridkabel
[(St)C 1x2x0.65 + 3x2.50] orange

Profibus FE180 hal-frei C Hybridkabel
[(St)C 1x2x0.65 + 3x2.50] orange

(Bilder können vom Originalprodukt abweichen)
Durchmesser
12.4 mm
Gewicht
23.2 kg/100m
Artikel Nr.
999220070

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

Anmelden

Spezifikationen

  • Aufbaubeschreibung
    Leiteraufbau

    Kupferleiter blank, feindrähtig, 0.65 (19x0.14mm)

    Aderisolation

    Geschäumtes Polyethylen

    Flammbarriere

    Flammwidrige Folie

    Aderkennzeichnung

    Rot/grün

    Verseilart

    Adern verseilt

    Umwicklung

    Kunststofffolie

    Abschirmung

    Aluminiumfolie und Kupfergeflecht verzinnt

    Bedeckung Kupfergeflecht

    ca. 60%

    Leiteraufbau 2

    Kupferleiter blank, feindrähtig, nach VDE 0295 Kl.5

    Aderisolation 2

    Halogenfreie Mischung

    Flammbarriere

    Flammwidrige Folie

    Aderkennzeichnung 2

    CENELEC HD 308 S2

    Gesamtschirmung

    Kupfergeflecht verzinnt

    Bedeckung Kupfergeflecht

    ca. 85%

    Aussenmantel

    Halogenfreie Mischung

    Mantelfarbe

    Orange

    Easy Strip

    Nein

  • Normung
    Produkt ist konform zu

    EG Niederspannungsrichtlinie 2014/35/EU

    Flammwidrig

    IEC 60332-1

    Halogenfreiheit

    Ja

    Isolationserhalt

    IEC 60331-11/-21 (180 Minuten)

    Chemische Beständigkeit

    Beschränkt gegen Öl, Säuren und Basen

    Witterungsbeständigkeit

    Nicht UV-beständig

    Geeignet für die Verlegung im Freien

    Nein

    Geeignet für die Verlegung ins Erdreich

    Nein

    Halogenfreiheit

    Ja

  • Mechanische Eigenschaften
    Kupfer Zahl

    139 kg/1000m

    Gewicht

    23.2 kg/100m

    Mindestbiegeradius nicht bewegt

    8x Leitungsdurchmesser

    Durchmesser

    12.4

    Zugkraft

    < 1000N

  • Elektrische Eigenschaften
    Dämpfung (1MHz)

    0.00

    Dämpfung (4MHz)

    0.00

    Dämpfung (10MHz)

    0.00

    Dämpfung (16MHz)

    0.00

    Dämpfung (20MHz)

    0.00

    Dämpfung (31.25MHz)

    0.00

    Dämpfung (62.25MHz)

    0.00

  • Thermische Eigenschaften
    Max. Leitertemperatur nicht bewegt

    80°C

    Max. Leitertemperatur bewegt

    80°C

    Min. Umgebungstemperatur nicht bewegt

    -40°C

    Min. Umgebungstemperatur bewegt

    0°C

  • Verwendungszweck
    Verwendungszweck

    Für die Verbindung von L2-BUS-Komponenten im Zell- und Feldbereich. Serielle Feldbus-Systeme werden für den Informationsaustausch von Automatisierungssystemen untereinander sowie mit den angeschlossenen dezentralen Feldgeräten eingesetzt. Dieses Kabel zeichnet sich durch den kombinierten Aufbau von Daten- und Spannungsversorgung in einem Kabel aus. Das Kabel erfüllt einen Isolationserhalt von 180 Minuten.

Spezifikationen


Aufbaubeschreibung
Leiteraufbau: Kupferleiter blank, feindrähtig, 0.65 (19x0.14mm)
Aderisolation: Geschäumtes Polyethylen
Flammbarriere: Flammwidrige Folie
Aderkennzeichnung: Rot/grün
Verseilart: Adern verseilt
Umwicklung: Kunststofffolie
Abschirmung: Aluminiumfolie und Kupfergeflecht verzinnt
Bedeckung Kupfergeflecht: ca. 60%
Leiteraufbau 2: Kupferleiter blank, feindrähtig, nach VDE 0295 Kl.5
Aderisolation 2: Halogenfreie Mischung
Flammbarriere: Flammwidrige Folie
Aderkennzeichnung 2: CENELEC HD 308 S2
Gesamtschirmung: Kupfergeflecht verzinnt
Bedeckung Kupfergeflecht: ca. 85%
Aussenmantel: Halogenfreie Mischung
Mantelfarbe: Orange
Easy Strip: Nein

Normung
Produkt ist konform zu: EG Niederspannungsrichtlinie 2014/35/EU
Flammwidrig: IEC 60332-1
Halogenfreiheit: Ja
Isolationserhalt: IEC 60331-11/-21 (180 Minuten)
Chemische Beständigkeit: Beschränkt gegen Öl, Säuren und Basen
Witterungsbeständigkeit: Nicht UV-beständig
Geeignet für die Verlegung im Freien: Nein
Geeignet für die Verlegung ins Erdreich: Nein
Halogenfreiheit: Ja

Mechanische Eigenschaften
Kupfer Zahl: 139 kg/1000m
Gewicht: 23.2 kg/100m
Mindestbiegeradius nicht bewegt: 8x Leitungsdurchmesser
Durchmesser: 12.4
Zugkraft: < 1000N

Elektrische Eigenschaften
Dämpfung (1MHz): 0.00
Dämpfung (4MHz): 0.00
Dämpfung (10MHz): 0.00
Dämpfung (16MHz): 0.00
Dämpfung (20MHz): 0.00
Dämpfung (31.25MHz): 0.00
Dämpfung (62.25MHz): 0.00

Thermische Eigenschaften
Max. Leitertemperatur nicht bewegt: 80°C
Max. Leitertemperatur bewegt: 80°C
Min. Umgebungstemperatur nicht bewegt: -40°C
Min. Umgebungstemperatur bewegt: 0°C

Verwendungszweck
Verwendungszweck: Für die Verbindung von L2-BUS-Komponenten im Zell- und Feldbereich. Serielle Feldbus-Systeme werden für den Informationsaustausch von Automatisierungssystemen untereinander sowie mit den angeschlossenen dezentralen Feldgeräten eingesetzt. Dieses Kabel zeichnet sich durch den kombinierten Aufbau von Daten- und Spannungsversorgung in einem Kabel aus. Das Kabel erfüllt einen Isolationserhalt von 180 Minuten.
