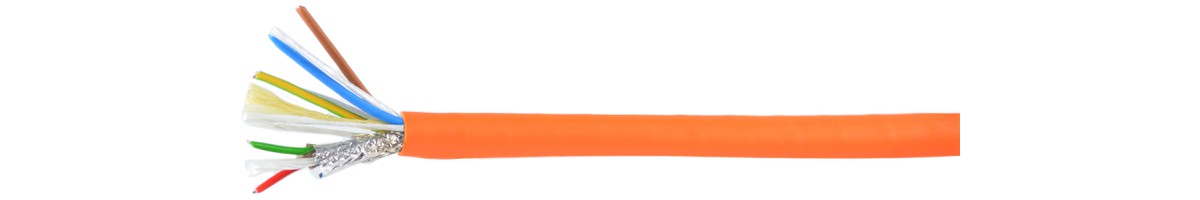

Profibus FE180 hal-frei Hybridkabel
[(St)C 1x2x0.65 + 3x2.50] orange
![Profibus FE180 hal-frei Hybridkabel - [(St)C 1x2x0.65 + 3x2.50] orange](/thumbor/hv9A-MwoFZQR6OgbtBgk3gDUXAY=/fit-in/3600x2700/filters:cachevalid(2019-10-29T16:13:39.521273):strip_icc():strip_exif():icc()/Artikel-Bilder/1%20-%20Elektrokabel/999220095_top.jpg "Profibus FE180 hal-frei Hybridkabel - [(St)C 1x2x0.65 + 3x2.50] orange")
(Bilder können vom Originalprodukt abweichen)
|
Durchmesser
11.8 mm
|
Gewicht
18.6 kg/100m
|
|
Artikel Nr.
999220095
|
Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.
AnmeldenSpezifikationen
Verwendungszweck
| Verwendungszweck: | Für die Verbindung von L2-BUS-Komponenten im Zell- und Feldbereich. Serielle Feldbus-Systeme werden für den Informationsaustausch von Automatisierungssystemen untereinander sowie mit den angeschlossenen dezentralen Feldgeräten eingesetzt. Dieses Kabel zeichnet sich durch den kombinierten Aufbau von Daten- und Spannungsversorgung in einem Kabel aus. Das Kabel erfüllt einen Isolationserhalt von 180 Minuten. |
Aufbaubeschreibung
| Typ: | Profibus Hybrid |
| Leiteraufbau: | Flexibel |
| Aderisolation: | Geschäumtes Polyethylen |
| Flammbarriere: | Flammwidrige Folie |
| Aderkennzeichnung: | Rot/grün |
| Umwicklung: | Kunststofffolie |
| Abschirmung: | Aluminiumfolie und Kupfergeflecht verzinnt |
| Bedeckung Kupfergeflecht: | ca. 60% |
| Leiteraufbau 2: | Kupferleiter blank, feindrähtig, nach VDE 0295 Kl.5 |
| Aderisolation 2: | Thermoplastischer Compound |
| Flammbarriere: | Flammwidrige Folie |
| Umwicklung: | Kunststofffolie |
| Aussenmantel: | Thermoplastischer Compound |
| Mantelfarbe: | Orange |
| Easy Strip: | Nein |
Elektrische Eigenschaften
| Dämpfung (1MHz): | 0.00 dB/100m |
| Dämpfung (4MHz): | 0.00 dB/100m |
| Dämpfung (10MHz): | 0.00 dB/100m |
| Dämpfung (16MHz): | 0.00 dB/100m |
| Dämpfung (20MHz): | 0.00 dB/100m |
| Dämpfung (31.25MHz): | 0.00 dB/100m |
| Dämpfung (62.25MHz): | 0.00 dB/100m |
Thermische Eigenschaften
| Max. Leitertemperatur nicht bewegt: | 80°C |
| Max. Leitertemperatur bewegt: | 80°C |
| Min. Umgebungstemperatur nicht bewegt: | -40°C |
| Min. Umgebungstemperatur bewegt: | -40°C |
Mechanische Eigenschaften
| Kupfer Zahl: | 97.9 kg/1000m |
| Gewicht: | 18.6 kg/100m |
| Mindestbiegeradius nicht bewegt: | 4x Leitungsdurchmesser |
| Durchmesser: | 11.8 mm |
| Zugkraft: | < 1500N |
Normung
| Approbationen: | PROFIBUS |
| Flammwidrig: | IEC 60332-1 |
| Halogenfreiheit: | Ja |
| Isolationserhalt: | IEC 60331-11/-21 (180 Minuten) |
| Chemische Beständigkeit: | Beschränkt gegen Öl, Säuren und Basen |
| Witterungsbeständigkeit: | Nicht UV-beständig |
| Halogenfreiheit: | Ja |
