Profibus FE180 (St) C 1x2x0.65 or
hal-frei L2/F.I.P

Profibus FE180 (St) C 1x2x0.65 or
hal-frei L2/F.I.P

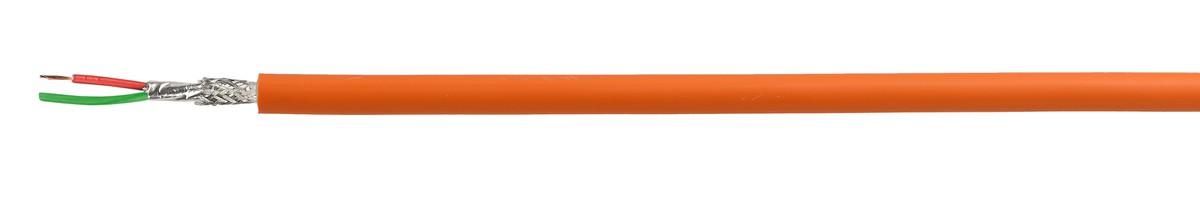

(Bilder können vom Originalprodukt abweichen)
Durchmesser
8.8 mm
Gewicht
8.7 kg/100m
Artikel Nr.
999220041

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

Anmelden

Spezifikationen

  • Aufbaubeschreibung
    Typ

    Profibus

    Leiteraufbau

    Kupferleiter verzinnt, 19-drähtig

    Aderisolation

    Polyethylen, feuerfeste Folie

    Aderkennzeichnung

    Rot/grün

    Paarzahl

    1

    Verseilart

    Adern verseilt

    Abschirmung

    Aluminiumfolie und Kupfergeflecht verzinnt

    Bedeckung Kupfergeflecht

    ca. 65%

    Umwicklung

    Feuerfeste Folie

    Aussenmantel

    Halogenfreie Mischung

    Mantelfarbe

    Orange

    Easy Strip

    Nein

  • Normung
    Approbationen

    PROFIBUS

    Produkt ist konform zu

    EG Niederspannungsrichtlinie 2014/35/EU

    Flammwidrig

    IEC 60332-1

    Halogenfreiheit

    IEC 60754-1/2

    Keine korrosiven Brandgase

    IEC 60754-2

    Min. Rauchentwicklung

    IEC 61034

    Isolationserhalt

    IEC 60331-23 (180 Minuten)

    Chemische Beständigkeit

    Beschränkt gegen Öl, Säuren und Basen

    Witterungsbeständigkeit

    Nicht UV-beständig

    Geeignet für die Verlegung im Freien

    Nein

    Geeignet für die Verlegung ins Erdreich

    Nein

    Halogenfreiheit

    Ja

  • Mechanische Eigenschaften
    Kupfer Zahl

    24.9 kg/1000m

    Gewicht

    8.7 kg/100m

    Mindestbiegeradius nicht bewegt

    150mm

    Durchmesser

    8.8

    Zugkraft

    < 100N

  • Elektrische Eigenschaften
    Isolationswiderstand

    ≥ 16GOhm/km

    Wellenwiderstand (< 20MHz)

    150Ohm ± 15.0Ohm

    Wellenwiderstand (31.25kHz)

    185Ohm ± 18.5Ohm

    Wellenwiderstand (9.6kHz)

    270Ohm ± 27.0Ohm

    Schleifenwiderstand bei 20°C

    < 110Ohm/km

    Wellendämpfung (9.6kHz)

    ≤ 2.5dB/km

    Wellendämpfung (38.4kHz)

    ≤ 4dB/km

    Wellendämpfung (4.0MHz)

    ≤ 22dB/km

    Wellendämpfung (16.0MHz)

    ≤ 42dB/km

    Dämpfung (1MHz)

    0.00

    Dämpfung (4MHz)

    0.00

    Dämpfung (10MHz)

    0.00

    Dämpfung (16MHz)

    0.00

    Dämpfung (20MHz)

    0.00

    Dämpfung (31.25MHz)

    0.00

    Dämpfung (62.25MHz)

    0.00

    Nennspannung

    100V

    Prüfspannung

    3600V

  • Thermische Eigenschaften
    Max. Leitertemperatur nicht bewegt

    70°C

    Max. Leitertemperatur bewegt

    50°C

    Min. Umgebungstemperatur nicht bewegt

    -25°C

    Min. Umgebungstemperatur bewegt

    5°C

  • Verwendungszweck
    Verwendungszweck

    Für die Verbindung von L2-BUS-Komponenten im Zell- und Feldbereich. Zweiadrige, geschirmte Busleitung mit 180 Minuten Isolationserhalt. Die einzelnen Adern sowie der Schirm des Kabels sind durch eine feuerfeste Folie geschützt und verhindern so einen Kurzschluss im Brandfall.

Spezifikationen


Aufbaubeschreibung
Typ: Profibus
Leiteraufbau: Kupferleiter verzinnt, 19-drähtig
Aderisolation: Polyethylen, feuerfeste Folie
Aderkennzeichnung: Rot/grün
Paarzahl: 1
Verseilart: Adern verseilt
Abschirmung: Aluminiumfolie und Kupfergeflecht verzinnt
Bedeckung Kupfergeflecht: ca. 65%
Umwicklung: Feuerfeste Folie
Aussenmantel: Halogenfreie Mischung
Mantelfarbe: Orange
Easy Strip: Nein

Normung
Approbationen: PROFIBUS
Produkt ist konform zu: EG Niederspannungsrichtlinie 2014/35/EU
Flammwidrig: IEC 60332-1
Halogenfreiheit: IEC 60754-1/2
Keine korrosiven Brandgase: IEC 60754-2
Min. Rauchentwicklung: IEC 61034
Isolationserhalt: IEC 60331-23 (180 Minuten)
Chemische Beständigkeit: Beschränkt gegen Öl, Säuren und Basen
Witterungsbeständigkeit: Nicht UV-beständig
Geeignet für die Verlegung im Freien: Nein
Geeignet für die Verlegung ins Erdreich: Nein
Halogenfreiheit: Ja

Mechanische Eigenschaften
Kupfer Zahl: 24.9 kg/1000m
Gewicht: 8.7 kg/100m
Mindestbiegeradius nicht bewegt: 150mm
Durchmesser: 8.8
Zugkraft: < 100N

Elektrische Eigenschaften
Isolationswiderstand: ≥ 16GOhm/km
Wellenwiderstand (< 20MHz): 150Ohm ± 15.0Ohm
Wellenwiderstand (31.25kHz): 185Ohm ± 18.5Ohm
Wellenwiderstand (9.6kHz): 270Ohm ± 27.0Ohm
Schleifenwiderstand bei 20°C: < 110Ohm/km
Wellendämpfung (9.6kHz): ≤ 2.5dB/km
Wellendämpfung (38.4kHz): ≤ 4dB/km
Wellendämpfung (4.0MHz): ≤ 22dB/km
Wellendämpfung (16.0MHz): ≤ 42dB/km
Dämpfung (1MHz): 0.00
Dämpfung (4MHz): 0.00
Dämpfung (10MHz): 0.00
Dämpfung (16MHz): 0.00
Dämpfung (20MHz): 0.00
Dämpfung (31.25MHz): 0.00
Dämpfung (62.25MHz): 0.00
Nennspannung: 100V
Prüfspannung: 3600V

Thermische Eigenschaften
Max. Leitertemperatur nicht bewegt: 70°C
Max. Leitertemperatur bewegt: 50°C
Min. Umgebungstemperatur nicht bewegt: -25°C
Min. Umgebungstemperatur bewegt: 5°C

Verwendungszweck
Verwendungszweck: Für die Verbindung von L2-BUS-Komponenten im Zell- und Feldbereich. Zweiadrige, geschirmte Busleitung mit 180 Minuten Isolationserhalt. Die einzelnen Adern sowie der Schirm des Kabels sind durch eine feuerfeste Folie geschützt und verhindern so einen Kurzschluss im Brandfall.
