Verwendungszweck

Verwendungszweck:

Für die Verbindung von L2-Bus-Komponenten im Zell- und Feldbereich. Serielle Feldbus-Systeme werden für den Informationsaustausch von Automatisierungssystemen untereinander sowie mit den angeschlossenen dezentralen Feldgeräten eingesetzt. Ist für die Verlegung im Erdbereich geeignet und mit einem speziellen PVC/PE-Doppelmantel versehen. Der Aussenmantel ist beständig gegen UV-Strahlen.

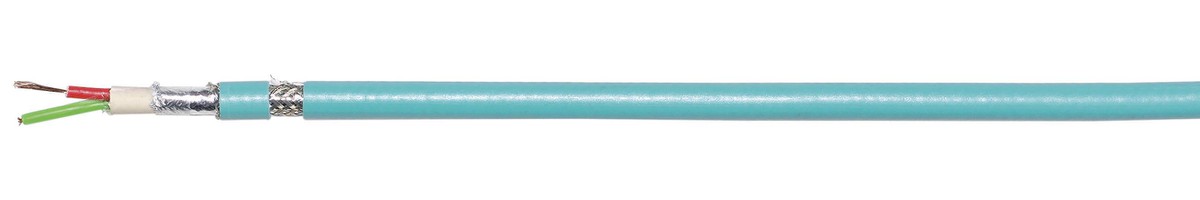

Aufbaubeschreibung

Leiteraufbau:	Kupferleiter blank, feinstdrähtig, 0.67/2.56 (19x0.14mm
Aderisolation:	Polyethylen (PE)
Aderkennzeichnung:	Rot/grün
Paarzahl:	1
Verseilart:	Adern verseilt
Umwicklung:	Kunststofffolie
Abschirmung:	Aluminiumfolie und Kupfergeflecht verzinnt
Bedeckung Kupfergeflecht:	ca. 70%
Innenmantel:	PVC
Aussenmantel:	Polyurethan (PUR)
Mantelfarbe:	Petrol
Easy Strip:	Ja

Elektrische Eigenschaften

Schirmwiderstand:	≤ 15Ohm/km
Wellenwiderstand (< 20MHz):	150Ohm ± 15.0Ohm
Wellenwiderstand (31.25-38.4kHz):	185Ohm ± 18.5Ohm
Wellenwiderstand (9.6kHz):	270Ohm ± 27.0Ohm
Schleifenwiderstand bei 20°C:	≤ 133Ohm/km
Ausbreitungsgeschwindigkeit:	81%
Wellendämpfung (9.6kHz):	≤ 3dB/km
Wellendämpfung (38.4kHz):	≤ 4dB/km
Wellendämpfung (4.0MHz):	≤ 25dB/km
Wellendämpfung (16.0MHz):	≤ 49dB/km
Nennspannung:	100V
Prüfspannung:	3600V

Thermische Eigenschaften

Max. Leitertemperatur nicht bewegt:	80°C
Max. Leitertemperatur bewegt:	60°C
Min. Umgebungstemperatur nicht bewegt:	-40°C
Min. Umgebungstemperatur bewegt:	-10°C

Mechanische Eigenschaften

Kupfer Zahl:	24.7 kg/1000m
Gewicht:	7.4 kg/100m
Mindestbiegeradius nicht bewegt:	5x Leitungsdurchmesser
Durchmesser:	8 mm
Zugkraft:	< 100N

Normung

Approbationen:	PROFIBUS
Produkt ist konform zu:	EG Niederspannungsrichtlinie 2014/35/EU
UL listed:	CMX
Chemische Beständigkeit:	Sehr gut gegen Öl, beschränkt gegen Säuren und Basen
Witterungsbeständigkeit:	Sehr gut, UV-beständig
Geeignet für die Verlegung im Freien:	Ja
Geeignet für die Verlegung ins Erdreich:	Nein
Halogenfreiheit:	Nein
