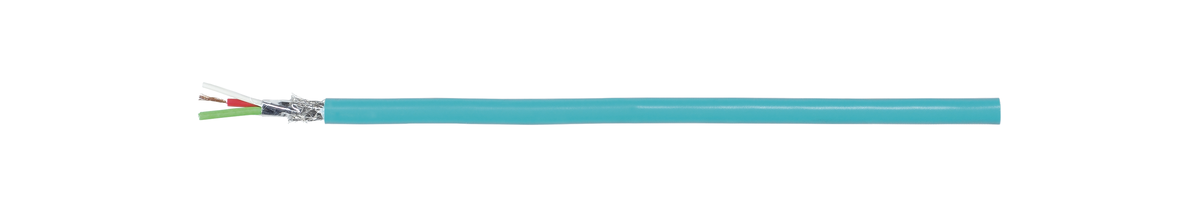

Profibus PVC C (St) 1x2x0.65 petrol
Festoon Kabel L2/F.I.P UL Style 20201

Profibus PVC C (St) 1x2x0.65 petrol
Festoon Kabel L2/F.I.P UL Style 20201

(Bilder können vom Originalprodukt abweichen)
Durchmesser
8 mm
Gewicht
6 kg/100m
Artikel Nr.
999220006

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

Anmelden

Spezifikationen

  • Aufbaubeschreibung
    Typ

    Profibus

    Leiteraufbau

    Kupferleiter blank, feindrähtig, 0.65 (19x0.14mm)

    Aderisolation

    Polyethylen (PE)

    Aderkennzeichnung

    Rot/grün

    Paarzahl

    1

    Umwicklung

    Kunststofffolie

    Abschirmung

    Aluminiumfolie und Kupfergeflecht verzinnt

    Bedeckung Kupfergeflecht

    ca. 70%

    Aussenmantel

    PVC

    Mantelfarbe

    Petrol

    Easy Strip

    Nein

  • Normung
    Approbationen

    PROFINET

    Produkt ist konform zu

    EG Niederspannungsrichtlinie 2014/35/EU

    UL Style

    20201

    Flammwidrig

    UL 1685 CSA FT4

    Chemische Beständigkeit

    Sehr gut gegen Öl, beschränkt gegen Säuren und Basen

    Witterungsbeständigkeit

    Beschränkt, UV-beständig gem. UL

    Ölbeständigkeit

    UL 758 Sec. 15 (60°C)

    UV-beständig

    UL 1581 Sec. 1200

    Geeignet für die Verlegung im Freien

    Nein

    Geeignet für die Verlegung ins Erdreich

    Nein

    Halogenfreiheit

    Nein

  • Elektrische Eigenschaften
    Isolationswiderstand

    ≥ 16GOhm/km

    Schirmwiderstand

    ≤ 19Ohm/km

    Wellenwiderstand (< 20MHz)

    150Ohm ± 15.0Ohm

    Wellenwiderstand (31.25-38.4kHz)

    185Ohm ± 18.5Ohm

    Wellenwiderstand (9.6kHz)

    270Ohm ± 27.0Ohm

    Schleifenwiderstand bei 20°C

    ≤ 133Ohm/km

    Ausbreitungsgeschwindigkeit

    81%

    Wellendämpfung (9.6kHz)

    ≤ 3dB/km

    Wellendämpfung (38.4kHz)

    ≤ 4dB/km

    Wellendämpfung (4.0MHz)

    ≤ 25dB/km

    Wellendämpfung (16.0MHz)

    ≤ 49dB/km

    Nennspannung

    100V

    Nennspannung UL

    600V

    Prüfspannung

    2000V

  • Mechanische Eigenschaften
    Kupfer Zahl

    20.4 kg/1000m

    Gewicht

    6 kg/100m

    Durchmesser

    8

    Zugkraft

    < 80N

    Biegezyklen

    max. 5 Mio. bei Biegeradius ≥ 70mm

    Beschleunigung

    4m/sec2

  • Thermische Eigenschaften
    Max. Leitertemperatur nicht bewegt

    80°C

    Max. Leitertemperatur bewegt

    60°C

    Min. Umgebungstemperatur nicht bewegt

    -40°C

    Min. Umgebungstemperatur bewegt

    -5°C

  • Verwendungszweck
    Verwendungszweck

    Für die Verbindung von L2-Bus-Komponenten im Zell- und Feldbereich. Serielle Feldbus-Systeme werden für den Informationsaustausch
    von Automatisierungssystemen untereinander sowie mit den angeschlossenen dezentralen Feldgeräten eingesetzt.
    Wird als fl exible Busleitung für den speziellen Einsatzfall der Girlandenaufhängung verwendet.

Spezifikationen


Aufbaubeschreibung
Typ: Profibus
Leiteraufbau: Kupferleiter blank, feindrähtig, 0.65 (19x0.14mm)
Aderisolation: Polyethylen (PE)
Aderkennzeichnung: Rot/grün
Paarzahl: 1
Umwicklung: Kunststofffolie
Abschirmung: Aluminiumfolie und Kupfergeflecht verzinnt
Bedeckung Kupfergeflecht: ca. 70%
Aussenmantel: PVC
Mantelfarbe: Petrol
Easy Strip: Nein

Normung
Approbationen: PROFINET
Produkt ist konform zu: EG Niederspannungsrichtlinie 2014/35/EU
UL Style: 20201
Flammwidrig: UL 1685 CSA FT4
Chemische Beständigkeit: Sehr gut gegen Öl, beschränkt gegen Säuren und Basen
Witterungsbeständigkeit: Beschränkt, UV-beständig gem. UL
Ölbeständigkeit: UL 758 Sec. 15 (60°C)
UV-beständig: UL 1581 Sec. 1200
Geeignet für die Verlegung im Freien: Nein
Geeignet für die Verlegung ins Erdreich: Nein
Halogenfreiheit: Nein

Elektrische Eigenschaften
Isolationswiderstand: ≥ 16GOhm/km
Schirmwiderstand: ≤ 19Ohm/km
Wellenwiderstand (< 20MHz): 150Ohm ± 15.0Ohm
Wellenwiderstand (31.25-38.4kHz): 185Ohm ± 18.5Ohm
Wellenwiderstand (9.6kHz): 270Ohm ± 27.0Ohm
Schleifenwiderstand bei 20°C: ≤ 133Ohm/km
Ausbreitungsgeschwindigkeit: 81%
Wellendämpfung (9.6kHz): ≤ 3dB/km
Wellendämpfung (38.4kHz): ≤ 4dB/km
Wellendämpfung (4.0MHz): ≤ 25dB/km
Wellendämpfung (16.0MHz): ≤ 49dB/km
Nennspannung: 100V
Nennspannung UL: 600V
Prüfspannung: 2000V

Mechanische Eigenschaften
Kupfer Zahl: 20.4 kg/1000m
Gewicht: 6 kg/100m
Durchmesser: 8
Zugkraft: < 80N
Biegezyklen: max. 5 Mio. bei Biegeradius ≥ 70mm
Beschleunigung: 4m/sec2

Thermische Eigenschaften
Max. Leitertemperatur nicht bewegt: 80°C
Max. Leitertemperatur bewegt: 60°C
Min. Umgebungstemperatur nicht bewegt: -40°C
Min. Umgebungstemperatur bewegt: -5°C

Verwendungszweck
Verwendungszweck: Für die Verbindung von L2-Bus-Komponenten im Zell- und Feldbereich. Serielle Feldbus-Systeme werden für den Informationsaustausch von Automatisierungssystemen untereinander sowie mit den angeschlossenen dezentralen Feldgeräten eingesetzt. Wird als fl exible Busleitung für den speziellen Einsatzfall der Girlandenaufhängung verwendet.
