Profibus PVC C (St) 1x2x1.00 bl
eigensicher UL Style 2571

Profibus PVC C (St) 1x2x1.00 bl
eigensicher UL Style 2571

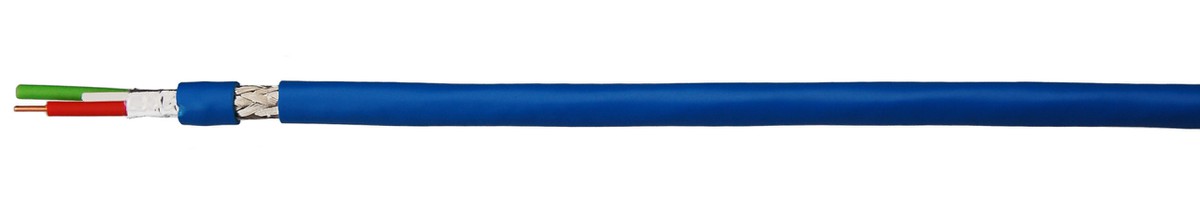

(Bilder können vom Originalprodukt abweichen)
Durchmesser
7.7 mm
Gewicht
9.1 kg/100m
Artikel Nr.
999220018

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

Anmelden

Spezifikationen

  • Aufbaubeschreibung
    Typ

    Profibus

    Leiteraufbau

    Kupferleiter blank, eindrähtig, 1mm

    Aderisolation

    Polyethylen (PE)

    Aderkennzeichnung

    Rot/grün

    Paarzahl

    1

    Verseilart

    Adern verseilt

    Abschirmung

    Aluminiumfolie und Kupfergeflecht verzinnt

    Bedeckung Kupfergeflecht

    ca. 85%

    Aussenmantel

    PVC

    Mantelfarbe

    Blau

    Easy Strip

    Nein

  • Normung
    Approbationen

    PROFIBUS

    Produkt ist konform zu

    EG Niederspannungsrichtlinie 2014/35/EU

    UL Style

    2571

    Flammwidrig

    IEC 60332-1

    Chemische Beständigkeit

    Beschränkt gegen Öl, Säuren und Basen

    Witterungsbeständigkeit

    Nicht UV-beständig

    Geeignet für die Verlegung im Freien

    Nein

    Geeignet für die Verlegung ins Erdreich

    Nein

    Geeignet für die Installation in Ex-Bereichen (IEC 60079-14, kreisförmig und kompakt)

    Ja

    Halogenfreiheit

    Nein

  • Mechanische Eigenschaften
    Kupfer Zahl

    36 kg/1000m

    Gewicht

    9.1 kg/100m

    Mindestbiegeradius bewegt

    5x Leitungsdurchmesser

    Mindestbiegeradius nicht bewegt

    10x Leitungsdurchmesser

    Durchmesser

    7.7

  • Elektrische Eigenschaften
    Leiterwiderstand

    ≤ 23Ohm/km

    Schirmwiderstand

    ≤ 11Ohm/km

    Wellenwiderstand (31.25kHz)

    100Ohm ± 10%

    Nennspannung

    300V

  • Thermische Eigenschaften
    Max. Leitertemperatur nicht bewegt

    80°C

    Max. Leitertemperatur bewegt

    50°C

    Min. Umgebungstemperatur nicht bewegt

    -30°C

    Min. Umgebungstemperatur bewegt

    -5°C

  • Verwendungszweck
    Verwendungszweck

    Für die Verbindung von L2-Bus-Komponenten im Zell- und Feldbereich. Serielle Feldbus-Systeme werden für den Informationsaustausch
    von Automatisierungssystemen untereinander sowie mit den angeschlossenen dezentralen Feldgeräten eingesetzt.
    Zweiadrige, geschirmte und schwer entflammbare Busleitung mit PVC Aussenmantel. Speziell für den Einsatz in explosionsgefährdeten
    Bereichen der Prozessautomatisierung (PA) konzipiert.

Spezifikationen


Aufbaubeschreibung
Typ: Profibus
Leiteraufbau: Kupferleiter blank, eindrähtig, 1mm
Aderisolation: Polyethylen (PE)
Aderkennzeichnung: Rot/grün
Paarzahl: 1
Verseilart: Adern verseilt
Abschirmung: Aluminiumfolie und Kupfergeflecht verzinnt
Bedeckung Kupfergeflecht: ca. 85%
Aussenmantel: PVC
Mantelfarbe: Blau
Easy Strip: Nein

Normung
Approbationen: PROFIBUS
Produkt ist konform zu: EG Niederspannungsrichtlinie 2014/35/EU
UL Style: 2571
Flammwidrig: IEC 60332-1
Chemische Beständigkeit: Beschränkt gegen Öl, Säuren und Basen
Witterungsbeständigkeit: Nicht UV-beständig
Geeignet für die Verlegung im Freien: Nein
Geeignet für die Verlegung ins Erdreich: Nein
Geeignet für die Installation in Ex-Bereichen (IEC 60079-14, kreisförmig und kompakt): Ja
Halogenfreiheit: Nein

Mechanische Eigenschaften
Kupfer Zahl: 36 kg/1000m
Gewicht: 9.1 kg/100m
Mindestbiegeradius bewegt: 5x Leitungsdurchmesser
Mindestbiegeradius nicht bewegt: 10x Leitungsdurchmesser
Durchmesser: 7.7

Elektrische Eigenschaften
Leiterwiderstand: ≤ 23Ohm/km
Schirmwiderstand: ≤ 11Ohm/km
Wellenwiderstand (31.25kHz): 100Ohm ± 10%
Nennspannung: 300V

Thermische Eigenschaften
Max. Leitertemperatur nicht bewegt: 80°C
Max. Leitertemperatur bewegt: 50°C
Min. Umgebungstemperatur nicht bewegt: -30°C
Min. Umgebungstemperatur bewegt: -5°C

Verwendungszweck
Verwendungszweck: Für die Verbindung von L2-Bus-Komponenten im Zell- und Feldbereich. Serielle Feldbus-Systeme werden für den Informationsaustausch von Automatisierungssystemen untereinander sowie mit den angeschlossenen dezentralen Feldgeräten eingesetzt. Zweiadrige, geschirmte und schwer entflammbare Busleitung mit PVC Aussenmantel. Speziell für den Einsatz in explosionsgefährdeten Bereichen der Prozessautomatisierung (PA) konzipiert.
