Verwendungszweck

Verwendungszweck:

Für die Verbindung von L2-Bus-Komponenten im Zell- und Feldbereich. Serielle Feldbus-Systeme werden für den Informationsaustausch von Automatisierungssystemen untereinander sowie mit den angeschlossenen dezentralen Feldgeräten eingesetzt. Ist für die Verlegung im Erdbereich geeignet und mit einem speziellen PVC/PE-Doppelmantel versehen. Der Aussenmantel ist beständig gegen UV-Strahlen.

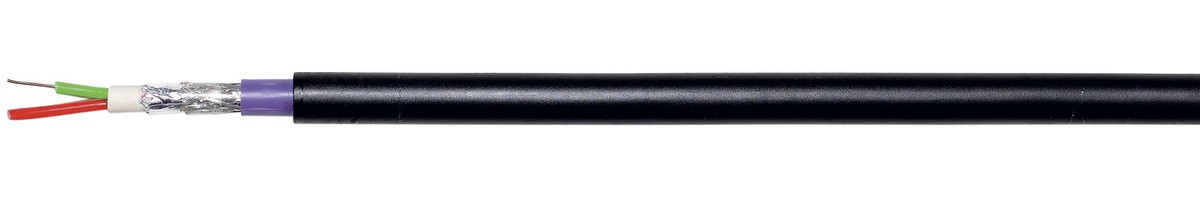

Aufbaubeschreibung

Leiteraufbau:	Kupferleiter blank 0.64 / 2.55 massiv
Aderisolation:	Polyethylen (PE)
Aderkennzeichnung:	Rot/grün
Paarzahl:	1
Verseilart:	Adern verseilt
Umwicklung:	Kunststofffolie
Abschirmung:	Aluminiumfolie und Kupfergeflecht verzinnt
Bedeckung Kupfergeflecht:	ca. 55%
Innenmantel:	PVC
Innenmantel:	PVC
Aussenmantel:	Polyethylen (PE)
Mantelfarbe:	Schwarz
Easy Strip:	Ja

Elektrische Eigenschaften

Schirmwiderstand:	≤ 9.5Ohm/km
Schleifenwiderstand bei 20°C:	< 110Ohm/km
Ausbreitungsgeschwindigkeit:	81%
Wellendämpfung (9.6kHz):	≤ 2.5dB/km
Wellendämpfung (38.4kHz):	≤ 4dB/km
Wellendämpfung (4.0MHz):	≤ 22dB/km
Wellendämpfung (16.0MHz):	≤ 42dB/km
Nennspannung:	100V
Prüfspannung:	3600V

Thermische Eigenschaften

Max. Leitertemperatur nicht bewegt:	60°C
Max. Leitertemperatur bewegt:	50°C
Min. Umgebungstemperatur nicht bewegt:	-40°C
Min. Umgebungstemperatur bewegt:	-5°C

Mechanische Eigenschaften

Kupfer Zahl:	21.7 kg/1000m
Gewicht:	11.7 kg/100m
Mindestbiegeradius nicht bewegt:	10x Leitungsdurchmesser
Durchmesser:	10.8 mm

Normung

Approbationen:	PROFIBUS
Produkt ist konform zu:	EG Niederspannungsrichtlinie 2014/35/EU
Chemische Beständigkeit:	Gut gegen Öl, Säuren und Basen
Witterungsbeständigkeit:	Gut, UV-beständig
Geeignet für die Verlegung im Freien:	Ja
Geeignet für die Verlegung ins Erdreich:	Nein
Halogenfreiheit:	Nein
