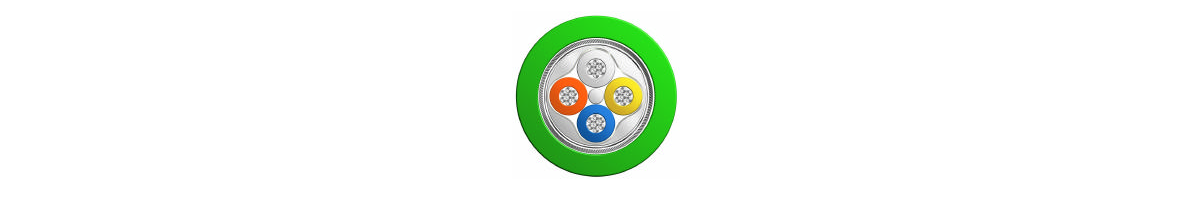

(Bilder können vom Originalprodukt abweichen)
Profinet hal-frei (St) C 2x2xAWG22/7 gn
Kat.5e Easy Strip CMG/PLTC
|
Durchmesser
6.5 mm
|
Gewicht
6.5 kg/100m
|
|
Artikel Nr.
999280002
|
Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.
AnmeldenSpezifikationen
Verwendungszweck
| Verwendungszweck: | Dieses PROFINET Kabel Typ B kann für die flexible Installation für die Verbindung zwischen den Busteilnehmern verwendet werden. Die hohen Anforderungen an die Datenübertragung werden erfüllt und durch die Abschirmung kann diese Leitung in rauhester Industrieumgebung eingesetzt werden. Mit der UL Listung (CMG/PLTC) werden die neuen Richtlinien der NFPA 79 eingehalten. |
Aufbaubeschreibung
| Typ: | Profinet |
| Leiteraufbau: | Kupferleiter verzinnt, 7-drähtig |
| Aderisolation: | Polypropylen |
| Aderkennzeichnung: | Weiss/gelb/blau/orange |
| Verseilart: | Sternvierer |
| Umwicklung: | Kunststofffolie |
| Innenmantel: | Halogenfreie Mischung |
| Gesamtschirmung: | Aluminiumfolie und Kupfergeflecht verzinnt |
| Bedeckung Kupfergeflecht: | ca. 85% |
| Aussenmantel: | Halogenfreie Compound |
| Easy Strip: | Ja |
| Kategorie: | 5e |
Elektrische Eigenschaften
| Leiteraufbau: | 7xAWG22 |
| Isolationswiderstand: | ≥ 500MOhm/km |
| Wellenwiderstand: | 100Ω (±15Ω) |
| Schleifenwiderstand bei 20°C: | ≤ 120Ohm/km |
| Transferimpedanz (20MHz): | ≤ 10mOhm/m |
| Dämpfung (1MHz): | 1.80 dB/100m |
| Dämpfung (4MHz): | 3.60 dB/100m |
| Dämpfung (10MHz): | 6.00 dB/100m |
| Dämpfung (16MHz): | 7.60 dB/100m |
| Dämpfung (20MHz): | 8.70 dB/100m |
| Dämpfung (31.25MHz): | 11.20 dB/100m |
| Dämpfung (62.25MHz): | 17.00 dB/100m |
| Dämpfung (100MHz): | 22.00 dB/100m |
| Nennspannung: | 300V |
| Prüfspannung: | 700V |
Thermische Eigenschaften
| Max. Leitertemperatur nicht bewegt: | 80°C |
| Max. Leitertemperatur bewegt: | 60°C |
| Min. Umgebungstemperatur nicht bewegt: | -25°C |
| Min. Umgebungstemperatur bewegt: | -5°C |
Mechanische Eigenschaften
| Kupfer Zahl: | 31.2 kg/1000m |
| Gewicht: | 6.5 kg/100m |
| Mindestbiegeradius bewegt: | 8x Leitungsdurchmesser |
| Mindestbiegeradius nicht bewegt: | 4x Leitungsdurchmesser |
| Durchmesser: | 6.5 mm |
Normung
| Approbationen: | UL listed |
| Produkt ist konform zu: | EG Niederspannungsrichtlinie 2014/35/EU |
| UL listed: | CMG/PLTC |
| Flammwidrig: | UL 1685 CSA FT4 |
| Halogenfreiheit: | IEC 60754-1/2 |
| Wärmefreisetzung, Brandentwicklung: | IEC 60332-3 |
| Chemische Beständigkeit: | Beschränkt gegen Öl, Säuren und Basen |
| Witterungsbeständigkeit: | Beschränkt, bedingt UV-beständig |
| UV-beständig: | UL 1581 Sec. 1200 |
| Geeignet für die Verlegung im Freien: | Nein |
| Geeignet für die Verlegung ins Erdreich: | Nein |
| Halogenfreiheit: | Ja |
