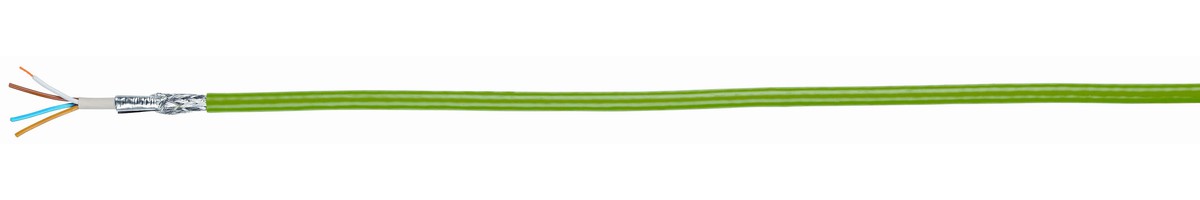

Profinet PVC C (St) 2x2xAWG22/1 grün
Kat.5e ES CMG/PLTC UL Style 21694
:strip_icc():strip_exif():icc()/Artikel-Bilder/1%20-%20Elektrokabel/999270001_top.jpg "Profinet PVC C (St) 2x2xAWG22/1 grün - Kat.5e ES CMG/PLTC UL Style 21694")
(Bilder können vom Originalprodukt abweichen)
|
Durchmesser
6.5 mm
|
Gewicht
6.6 kg/100m
|
|
Artikel Nr.
999270001
|
Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.
AnmeldenSpezifikationen
Beschreibung
| Kurz-Beschreibung: | Typ A: für feste Verlegung |
Verwendungszweck
| Verwendungszweck: | Dieses PROFINET Kabel Typ A kann für die feste Installation für die Verbindung zwischen den Busteilnehmern verwendet werden. Die hohen Anforderungen an die Datenübertragung werden erfüllt und durch die Abschirmung kann diese Leitung in rauhester Industrieumgebung eingesetzt werden. Mit der UL Listung (CMG/PLTC) werden die neuen Richtlinien der NFPA 79 eingehalten. |
Aufbaubeschreibung
| Typ: | Profinet |
| Leiteraufbau: | Kupferleiter blank, eindrähtig |
| Aderisolation: | Polyethylen (PE) |
| Aderkennzeichnung: | Weiss/gelb/blau/orange |
| Verseilart: | Sternvierer |
| Umwicklung: | Kunststofffolie |
| Abschirmung: | Aluminiumfolie und Kupfergeflecht verzinnt |
| Bedeckung Kupfergeflecht: | ca. 90% |
| Innenmantel: | PVC |
| Aussenmantel: | PVC |
| Easy Strip: | Ja |
| Kategorie: | 5e |
Elektrische Eigenschaften
| Leiteraufbau: | 1xAWG22 |
| Isolationswiderstand: | ≥ 500MOhm/km |
| Wellenwiderstand: | 100Ω (±15Ω) |
| Schleifenwiderstand bei 20°C: | ≤ 115Ohm/km |
| Transferimpedanz (20MHz): | ≤ 10mOhm/m |
| Signal Laufzeit: | ≤ 5.3ns/m |
| Dämpfung (1MHz): | 1.6 dB/100m |
| Dämpfung (4MHz): | 3.2 dB/100m |
| Dämpfung (10MHz): | 5.2 dB/100m |
| Dämpfung (16MHz): | 6.9 dB/100m |
| Dämpfung (20MHz): | 7.8 dB/100m |
| Dämpfung (31.25MHz): | 10.5 dB/100m |
| Dämpfung (62.25MHz): | 15.0 dB/100m |
| Dämpfung (100MHz): | 19.5 dB/100m |
| Prüfspannung: | 2000V |
Thermische Eigenschaften
| Max. Leitertemperatur nicht bewegt: | 75°C |
| Max. Leitertemperatur bewegt: | 60°C |
| Min. Umgebungstemperatur nicht bewegt: | -40°C |
| Min. Umgebungstemperatur bewegt: | -20°C |
Mechanische Eigenschaften
| Kupfer Zahl: | 30.4 kg/1000m |
| Gewicht: | 6.6 kg/100m |
| Mindestbiegeradius bewegt: | 8x Leitungsdurchmesser |
| Durchmesser: | 6.5 mm |
| Zugkraft: | < 150N |
Normung
| Approbationen: | UL AWM und listed |
| Produkt ist konform zu: | EG Niederspannungsrichtlinie 2014/35/EU |
| UL Style: | 21694 |
| UL listed: | CMG/PLTC |
| Flammwidrig: | UL 1685 CSA FT4 |
| Chemische Beständigkeit: | Beschränkt gegen Öl, Säuren und Basen |
| Witterungsbeständigkeit: | Beschränkt, UV-beständig gem. UL |
| UV-beständig: | UL 1581 Sec. 1200 |
| Geeignet für die Verlegung im Freien: | Nein |
| Geeignet für die Verlegung ins Erdreich: | Nein |
| Halogenfreiheit: | Nein |
