Beschreibung

Kurz-Beschreibung:

Typ B: für flexible Verlegung

Verwendungszweck

Verwendungszweck:

Dieses PROFINET Kabel Typ B kann für die flexible Installation für die Verbindung zwischen den Busteilnehmern verwendet werden. Die hohen Anforderungen an die Datenübertragung werden erfüllt und durch die Abschirmung kann diese Leitung in rauhester Industrieumgebung eingesetzt werden. Mit der UL Listung (CMG/PLTC) werden die neuen Richtlinien der NFPA 79 eingehalten.

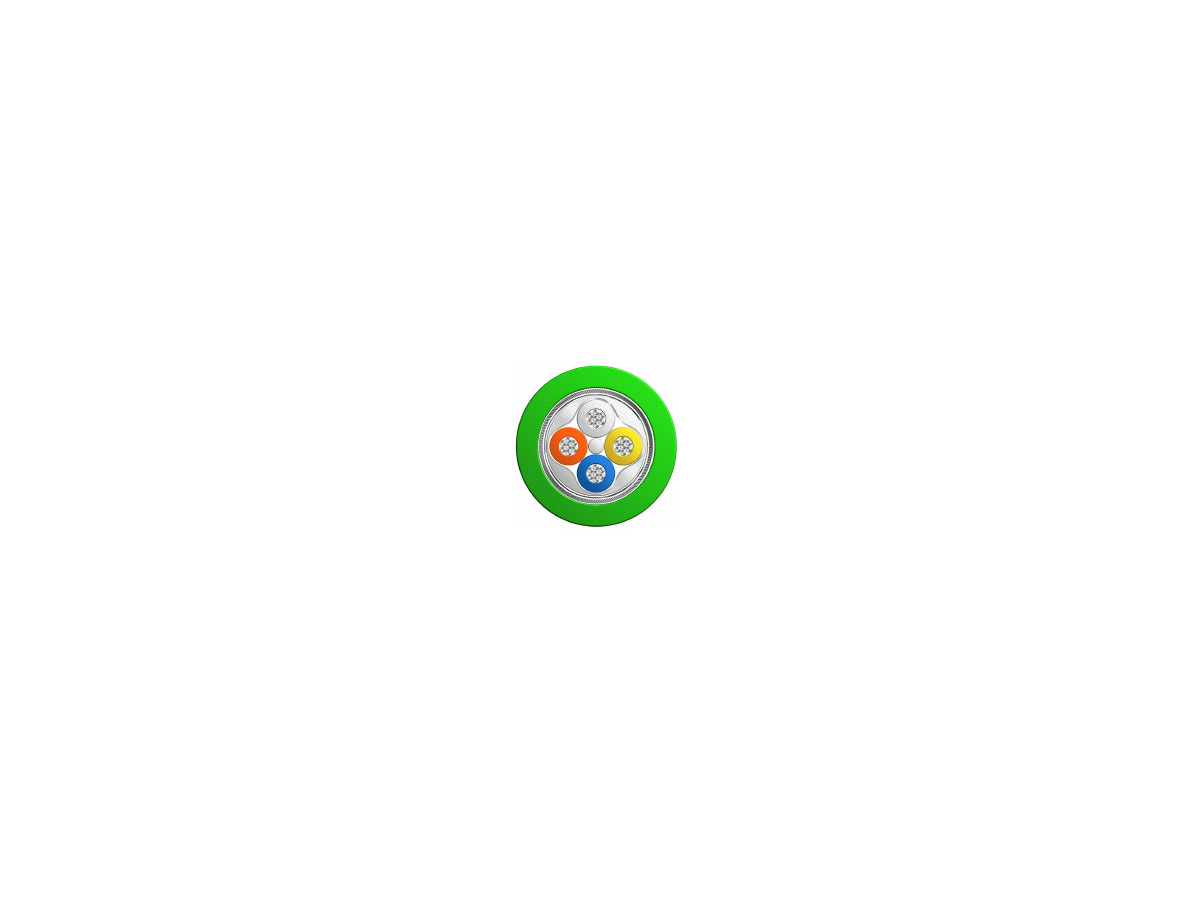

Aufbaubeschreibung

Typ:	Profinet
Leiteraufbau:	Kupferleiter verzinnt, 7-drähtig
Aderisolation:	Polyethylen (PE)
Aderkennzeichnung:	Weiss/gelb/blau/orange
Verseilart:	Sternvierer
Umwicklung:	Kunststofffolie
Innenmantel:	PVC
Gesamtschirmung:	Aluminiumfolie und Kupfergeflecht verzinnt
Bedeckung Kupfergeflecht:	ca. 85%
Aussenmantel:	PVC
Easy Strip:	Ja
Kategorie:	5e

Elektrische Eigenschaften

Leiteraufbau:	7xAWG22
Isolationswiderstand:	≥ 500MOhm/km
Wellenwiderstand:	100Ω (±15Ω)
Signal Laufzeit:	≤ 5.3ns/m
Dämpfung (1MHz):	2.1 dB/100m
Dämpfung (4MHz):	4.0 dB/100m
Dämpfung (10MHz):	6.3 dB/100m
Dämpfung (16MHz):	8.0 dB/100m
Dämpfung (20MHz):	9.0 dB/100m
Dämpfung (31.25MHz):	11.4 dB/100m
Dämpfung (62.25MHz):	16.5 dB/100m
Dämpfung (100MHz):	21.3 dB/100m
Nennspannung UL:	600V
Prüfspannung:	2000V

Thermische Eigenschaften

Max. Leitertemperatur nicht bewegt:	80°C
Max. Leitertemperatur bewegt:	60°C
Min. Umgebungstemperatur nicht bewegt:	-40°C
Min. Umgebungstemperatur bewegt:	-20°C

Mechanische Eigenschaften

Kupfer Zahl:	31.3 kg/1000m
Gewicht:	6.7 kg/100m
Mindestbiegeradius bewegt:	8x Leitungsdurchmesser
Durchmesser:	6.5 mm

Normung

Approbationen:	UL AWM und listed
Produkt ist konform zu:	EG Niederspannungsrichtlinie 2014/35/EU
UL Style:	20201
UL listed:	CMG/PLTC
Flammwidrig:	UL 1685 CSA FT4
Chemische Beständigkeit:	Beschränkt gegen Öl, Säuren und Basen
Witterungsbeständigkeit:	Nicht UV-beständig
UV-beständig:	UL 1581 Sec. 1200
Geeignet für die Verlegung im Freien:	Nein
Geeignet für die Verlegung ins Erdreich:	Nein
Halogenfreiheit:	Nein
