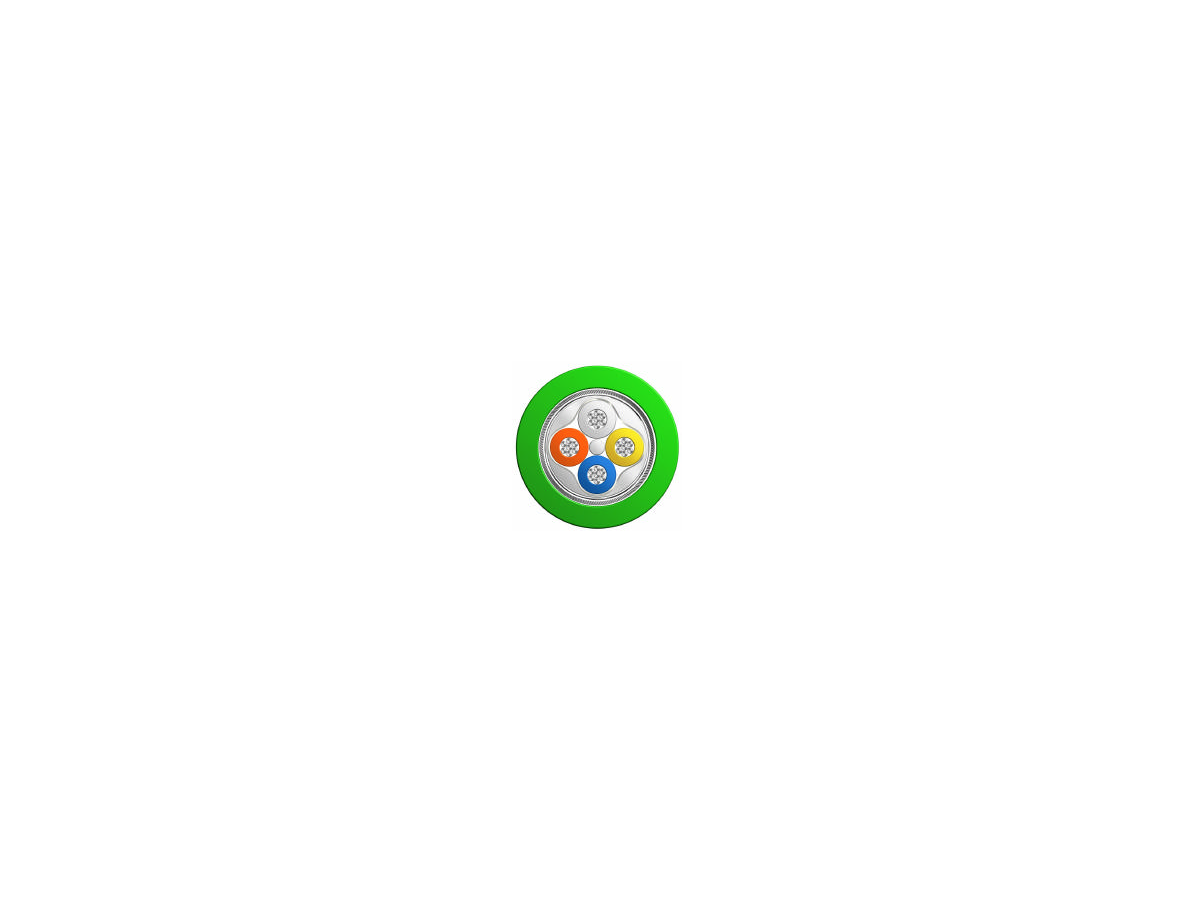

(Bilder können vom Originalprodukt abweichen)
Profinet PVC (St) C 2x2xAWG22/7 gn
Easy Strip CMG/PLTC
|
Durchmesser
6.5 mm
|
Gewicht
6.8 kg/100m
|
|
Artikel Nr.
999290001
|
Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.
AnmeldenSpezifikationen
Verwendungszweck
| Verwendungszweck: | Dieses PROFINET Kabel Typ C kann für alle hochflexiblen Installationen (z.B. Schleppketten) für die Verbindung zwischen den Busteilnehmern verwendet werden. Die hohen Anforderungen an die Datenübertragung werden erfüllt und durch die Abschirmung kann diese Leitung in rauhester Industrieumgebung eingesetzt werden. Mit der UL Listung (CMG/PLTC) werden die neuen Richtlinien der NFPA 79 eingehalten. |
Aufbaubeschreibung
| Typ: | Profinet |
| Leiteraufbau: | Kupferleiter verzinnt, 7-drähtig |
| Aderisolation: | Polyethylen (PE) |
| Aderkennzeichnung: | Weiss/gelb/blau/orange |
| Verseilart: | Sternvierer |
| Umwicklung: | Kunststofffolie |
| Innenmantel: | PVC |
| Gesamtschirmung: | Aluminiumfolie und Kupfergeflecht verzinnt |
| Bedeckung Kupfergeflecht: | ca. 85% |
| Aussenmantel: | PVC |
| Easy Strip: | Ja |
| Kategorie: | 5e |
Elektrische Eigenschaften
| Leiteraufbau: | 7xAWG22 |
| Wellenwiderstand: | 100Ω (±15Ω) |
| Schleifenwiderstand bei 20°C: | ≤ 120Ohm/km |
| Signal Laufzeit: | ≤ 5.3ns/m |
| Dämpfung (1MHz): | 1.8 |
| Dämpfung (4MHz): | 3.6 |
| Dämpfung (10MHz): | 6.0 |
| Dämpfung (16MHz): | 7.6 |
| Dämpfung (20MHz): | 8.7 |
| Dämpfung (31.25MHz): | 11.0 |
| Dämpfung (62.25MHz): | 16.0 |
| Dämpfung (100MHz): | 21.0 |
| Nennspannung UL: | 600V |
| Prüfspannung: | 700V |
Thermische Eigenschaften
| Max. Leitertemperatur nicht bewegt: | 70°C |
| Max. Leitertemperatur bewegt: | 50°C |
| Min. Umgebungstemperatur nicht bewegt: | -20°C |
| Min. Umgebungstemperatur bewegt: | -10°C |
Mechanische Eigenschaften
| Kupfer Zahl: | 31.3 kg/1000m |
| Gewicht: | 6.8 kg/100m |
| Mindestbiegeradius bewegt: | 8x Leitungsdurchmesser |
| Mindestbiegeradius nicht bewegt: | 5x Leitungsdurchmesser |
| Durchmesser: | 6.5 |
| Zugkraft: | < 150N |
| Biegezyklen: | max. 3 Mio bei Biegedruchmesser 200mm |
Normung
| Approbationen: | UL AWM und listed |
| Produkt ist konform zu: | EG Niederspannungsrichtlinie 2014/35/EU |
| UL Style: | 21694 |
| UL listed: | CMG/PLTC |
| Flammwidrig: | UL 1685 CSA FT4 |
| Chemische Beständigkeit: | Beschränkt gegen Öl, Säuren und Basen |
| Witterungsbeständigkeit: | Beschränkt, UV-beständig gem. UL |
| UV-beständig: | UL 1581 Sec. 1200 |
| Geeignet für die Verlegung im Freien: | Nein |
| Geeignet für die Verlegung ins Erdreich: | Nein |
| Halogenfreiheit: | Nein |
