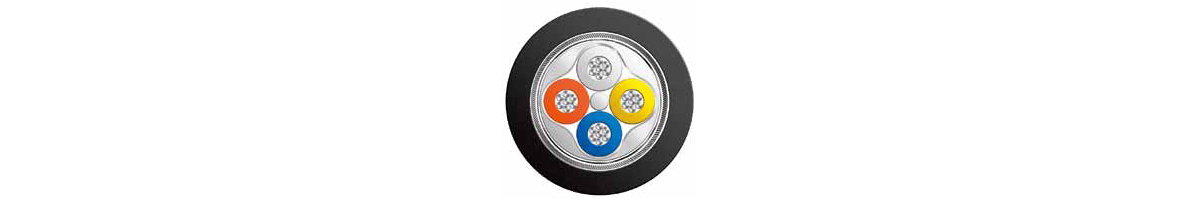

Aufbaubeschreibung

Typ:	Profinet
Leiteraufbau:	Kupferleiter verzinnt, 7-drähtig
Aderisolation:	Polyethylen (PE)
Aderkennzeichnung:	Weiss/gelb/blau/orange
Verseilart:	Sternvierer
Umwicklung:	Kunststofffolie
Innenmantel:	PVC
Gesamtschirmung:	Aluminiumfolie und Kupfergeflecht verzinnt
Bedeckung Kupfergeflecht:	ca. 85%
Aussenmantel:	PVC
Easy Strip:	Ja
Kategorie:	5e

Normung

Approbationen:	UL AWM und listed
Produkt ist konform zu:	EG Niederspannungsrichtlinie 2014/35/EU
UL Style:	2570
UL listed:	CMG/PLTC
Flammwidrig:	UL 1685 CSA FT4
Chemische Beständigkeit:	Beschränkt gegen Öl, Säuren und Basen
Witterungsbeständigkeit:	Gut, UV-beständig
UV-beständig:	UL 1581 Sec. 1200
Geeignet für die Verlegung im Freien:	Ja
Geeignet für die Verlegung ins Erdreich:	Nein
Halogenfreiheit:	Nein

Mechanische Eigenschaften

Kupfer Zahl:	31.3 kg/1000m
Gewicht:	6.7 kg/100m
Mindestbiegeradius bewegt:	5x Leitungsdurchmesser
Durchmesser:	6.5

Elektrische Eigenschaften

Leiteraufbau:	7xAWG22
Isolationswiderstand:	≥ 500MOhm/km
Wellenwiderstand:	100Ω (±15Ω)
Schleifenwiderstand bei 20°C:	≤ 120Ohm/km
Transferimpedanz (20MHz):	≤ 10mOhm/m
Signal Laufzeit:	≤ 5.3ns/m
Dämpfung (1MHz):	2.1
Dämpfung (4MHz):	4.0
Dämpfung (10MHz):	6.3
Dämpfung (16MHz):	8.0
Dämpfung (20MHz):	9.0
Dämpfung (31.25MHz):	11.4
Dämpfung (62.25MHz):	16.5
Dämpfung (100MHz):	21.3
Nennspannung UL:	600V
Prüfspannung:	2000V

Thermische Eigenschaften

Max. Leitertemperatur nicht bewegt:	80°C
Max. Leitertemperatur bewegt:	60°C
Min. Umgebungstemperatur nicht bewegt:	-40°C
Min. Umgebungstemperatur bewegt:	-20°C

Verwendungszweck

Verwendungszweck:

Dieses PROFINET Kabel Typ B kann für die flexible Installation für die Verbindung zwischen den Busteilnehmern verwendet werden. Die hohen Anforderungen an die Datenübertragung werden erfüllt und durch die Abschirmung kann diese Leitung in rauhester Industrieumgebung eingesetzt werden. Mit der UL Listung (CMG/PLTC) werden die neuen Richtlinien der NFPA 79 eingehalten. Der Aussenmantel ist beständig gegen UV-Strahlen.
