RG174 A/U 50 Ohm Eca PVC sw
Koaxial-Kabel
:strip_icc():strip_exif():icc()/Logos/eca_logo.jpg){kind=logo}

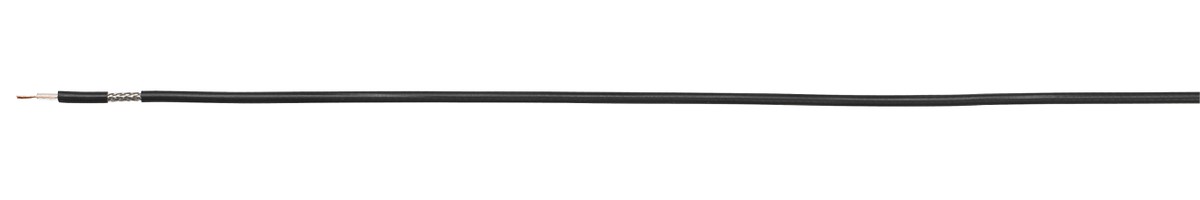

:strip_icc():strip_exif():icc()/Artikel-Bilder/1%20-%20Elektrokabel/6202001_top.jpg "RG174 A/U 50 Ohm Eca PVC sw - Koaxial-Kabel")
(Bilder können vom Originalprodukt abweichen)
|
Durchmesser
2.75 mm
|
Gewicht
1.2 kg/100m
|
|
Artikel Nr.
6202001
|
ELDAS®-Nr.
101730550
|
Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.
AnmeldenSpezifikationen
Verwendungszweck
| Verwendungszweck: | In der Hochfrequenz-Übertragungstechnik, speziell in Sender- und Empfangsanlagen, Computerbranche, Industrie- und Unterhaltungselektronik. |
Aufbaubeschreibung
| Typ: | RG174 |
| Innenleiter-Material: | Stahldraht mit Kupferummantelung |
| Aufbau Innenleiter: | 7x0.16mm |
| Dielektrikum: | Polyethylen |
| Dielektrikum-Ø (mm): | 1.5 |
| Abschirmung: | Kupfergeflecht verzinnt |
| Bedeckung Geflecht: | ca. 80% |
| Aussenmantel: | PVC |
| Mantelfarbe: | Schwarz |
Elektrische Eigenschaften
| Wellenwiderstand (Ohm): | 50 Ohm |
| Toleranz Wellenwiderstand: | ±3Ohm |
| Kapazität: | 100pF/m (± 8%) |
| Ausbreitungsgeschwindigkeit: | 66.5% |
| Dämpfung (50MHz): | 19.68 dB/100m |
| Dämpfung (100MHz): | 28.99 dB/100m |
| Dämpfung (400MHz): | 61.6 dB/100m |
| Dämpfung (1000MHz): | 105.18 dB/100m |
Thermische Eigenschaften
| Max. Leitertemperatur nicht bewegt: | 80°C |
| Max. Leitertemperatur bewegt: | 50°C |
| Min. Umgebungstemperatur nicht bewegt: | -20°C |
| Min. Umgebungstemperatur bewegt: | -5°C |
Mechanische Eigenschaften
| Gewicht: | 1.2 kg/100m |
| Durchmesser: | 2.75 mm |
Normung
| Das Produkt ist konform zu : | EG Niederspannungsrichtlinie 2014/35/EU |
| Brandklasse min.: | Eca (gering) |
| Geeignet für die Verlegung im Freien: | Nein |
| Geeignet für die Verlegung ins Erdreich: | Nein |
| Witterungsbeständigkeit: | Nicht UV-beständig |
| Chemische Beständigkeit: | Beschränkt gegen Öl, Säuren und Basen |
| Halogenfreiheit: | Nein |
