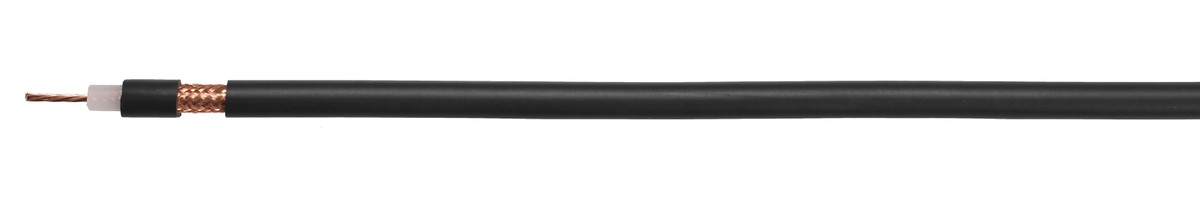

RG213 U 50 Ohm PVC sw
Koaxial-Kabel
:strip_icc():strip_exif():icc()/Artikel-Bilder/1%20-%20Elektrokabel/6202101_top.jpg "RG213 U 50 Ohm PVC sw - Koaxial-Kabel")
(Bilder können vom Originalprodukt abweichen)
|
Durchmesser
10.3 mm
|
Gewicht
16 kg/100m
|
|
Artikel Nr.
6202101
|
ELDAS®-Nr.
101730900
|
Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.
AnmeldenSpezifikationen
Verwendungszweck
| Verwendungszweck: | In der Hochfrequenz-Übertragungstechnik, speziell in Sender- und Empfangsanlagen, Computerbranche, Industrie- und Unterhaltungselektronik. |
Aufbaubeschreibung
| Typ: | RG213 |
| Innenleiter-Material: | Kupferleiter blank, feindrähtig |
| Aufbau Innenleiter: | 7x0.75mm |
| Dielektrikum: | Polyethylen |
| Dielektrikum-Ø (mm): | 7.25 |
| Abschirmung: | Kupfergeflecht blank |
| Bedeckung Geflecht: | ca. 80% |
| Aussenmantel: | PVC |
| Mantelfarbe: | Schwarz |
Elektrische Eigenschaften
| Wellenwiderstand (Ohm): | 50 Ohm |
| Toleranz Wellenwiderstand: | ± 2Ohm |
| Kapazität: | 100pF/m (± 2pF) |
| Gleichstromwiderstand Innenleiter: | 5.5Ohm/km |
| Ausbreitungsgeschwindigkeit: | 66% |
| Dämpfung (50MHz): | 4.4 dB/100m |
| Dämpfung (100MHz): | 6.4 dB/100m |
| Dämpfung (200MHz): | 9.5 dB/100m |
| Dämpfung (500MHz): | 16.0 dB/100m |
| Dämpfung (1000MHz): | 24.2 dB/100m |
Thermische Eigenschaften
| Max. Leitertemperatur nicht bewegt: | 80°C |
| Max. Leitertemperatur bewegt: | 50°C |
| Min. Umgebungstemperatur nicht bewegt: | -25°C |
| Min. Umgebungstemperatur bewegt: | -5°C |
Mechanische Eigenschaften
| Gewicht: | 16 kg/100m |
| Mindestbiegeradius nicht bewegt: | 4x Leitungsdurchmesser |
| Durchmesser: | 10.3 mm |
Normung
| Das Produkt ist konform zu : | EG Niederspannungsrichtlinie 2014/35/EU |
| Geeignet für die Verlegung im Freien: | Nein |
| Geeignet für die Verlegung ins Erdreich: | Nein |
| Witterungsbeständigkeit: | Nicht UV-beständig |
| Chemische Beständigkeit: | Beschränkt gegen Öl, Säuren und Basen |
| Halogenfreiheit: | Nein |
