RG223 U 50 Ohm PVC sw
Koaxial-Kabel

RG223 U 50 Ohm PVC sw
Koaxial-Kabel

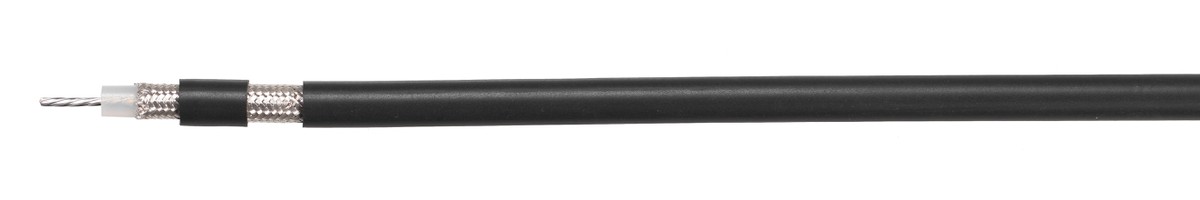

(Bilder können vom Originalprodukt abweichen)
Durchmesser
5.5 mm
Gewicht
5.5 kg/100m
Artikel Nr.
6202301

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

Anmelden

Spezifikationen

  • Aufbaubeschreibung
    Typ

    RG223

    Innenleiter-Material

    Kupferleiter versilbert, eindrähtig

    Innenleiter-Ø (mm)

    0.9

    Dielektrikum

    Polyethylen

    Dielektrikum-Ø (mm)

    2.95

    1. Aussenleiter

    Kupfergeflecht versilbert

    2. Aussenleiter

    Kupfergeflecht versilbert

    Bedeckung Geflecht

    96-98%

    Aussenmantel

    PVC

    Mantelfarbe

    Schwarz

  • Elektrische Eigenschaften
    Wellenwiderstand (Ohm)

    50

    Toleranz Wellenwiderstand

    ± 2Ohm

    Kapazität

    100pF/m (± 8%)

    Gleichstromwiderstand Innenleiter

    29.4Ohm/km

    Gleischstromwiderstand Aussenleiter

    6.9Ohm/km

    Ausbreitungsgeschwindigkeit

    66.5%

    Dämpfung (50MHz)

    8.68

    Dämpfung (200MHz)

    19.7

    Dämpfung (400MHz)

    27.2

    Dämpfung (800MHz)

    40.4

    Dämpfung (1000MHz)

    46.83

  • Normung
    Das Produkt ist konform zu

    EG Niederspannungsrichtlinie 2014/35/EU

    Geeignet für die Verlegung im Freien

    Nein

    Geeignet für die Verlegung ins Erdreich

    Nein

    Witterungsbeständigkeit

    Beschränkt, nicht UV-beständig

    Chemische Beständigkeit

    Beschränkt gegen Öl, Säuren und Basen

    Halogenfreiheit

    Nein

  • Mechanische Eigenschaften
    Gewicht

    5.5 kg/100m

    Durchmesser

    5.5

  • Thermische Eigenschaften
    Max. Leitertemperatur nicht bewegt

    80°C

    Max. Leitertemperatur bewegt

    50°C

    Min. Umgebungstemperatur nicht bewegt

    -20°C

    Min. Umgebungstemperatur bewegt

    -5°C

  • Verwendungszweck
    Verwendungszweck

    In der Hochfrequenz-Übertragungstechnik, speziell in Sender- und Empfangsanlagen, Computerbranche, Industrie- und Unterhaltungselektronik.

Spezifikationen


Aufbaubeschreibung
Typ: RG223
Innenleiter-Material: Kupferleiter versilbert, eindrähtig
Innenleiter-Ø (mm): 0.9
Dielektrikum: Polyethylen
Dielektrikum-Ø (mm): 2.95
1. Aussenleiter: Kupfergeflecht versilbert
2. Aussenleiter: Kupfergeflecht versilbert
Bedeckung Geflecht: 96-98%
Aussenmantel: PVC
Mantelfarbe: Schwarz

Elektrische Eigenschaften
Wellenwiderstand (Ohm): 50
Toleranz Wellenwiderstand: ± 2Ohm
Kapazität: 100pF/m (± 8%)
Gleichstromwiderstand Innenleiter: 29.4Ohm/km
Gleischstromwiderstand Aussenleiter: 6.9Ohm/km
Ausbreitungsgeschwindigkeit: 66.5%
Dämpfung (50MHz): 8.68
Dämpfung (200MHz): 19.7
Dämpfung (400MHz): 27.2
Dämpfung (800MHz): 40.4
Dämpfung (1000MHz): 46.83

Normung
Das Produkt ist konform zu : EG Niederspannungsrichtlinie 2014/35/EU
Geeignet für die Verlegung im Freien: Nein
Geeignet für die Verlegung ins Erdreich: Nein
Witterungsbeständigkeit: Beschränkt, nicht UV-beständig
Chemische Beständigkeit: Beschränkt gegen Öl, Säuren und Basen
Halogenfreiheit: Nein

Mechanische Eigenschaften
Gewicht: 5.5 kg/100m
Durchmesser: 5.5

Thermische Eigenschaften
Max. Leitertemperatur nicht bewegt: 80°C
Max. Leitertemperatur bewegt: 50°C
Min. Umgebungstemperatur nicht bewegt: -20°C
Min. Umgebungstemperatur bewegt: -5°C

Verwendungszweck
Verwendungszweck: In der Hochfrequenz-Übertragungstechnik, speziell in Sender- und Empfangsanlagen, Computerbranche, Industrie- und Unterhaltungselektronik.
