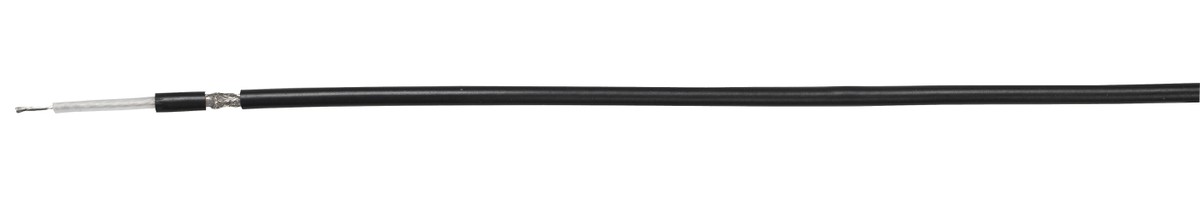

RG58 C/U 50 Ohm Eca PVC sw
Koaxial-Kabel

RG58 C/U 50 Ohm Eca PVC sw
Koaxial-Kabel

(Bilder können vom Originalprodukt abweichen)
Durchmesser
5 mm
Gewicht
4.5 kg/100m
Artikel Nr.
6200001
E-Nr.
101731000

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

Anmelden

Spezifikationen

  • Verwendungszweck
    Verwendungszweck

    Dieses RG58 Koaxialkabel eignet sich zur verzerrungsfreien und dämpfungsarmen Übertragung von Signalen mit hoher Bandbreite.
    Durch den Aufbau ist es deutlich unempfindlicher gegenüber externen Störeinflüssen.

  • Aufbaubeschreibung
    Typ

    RG58 C/U

    Innenleiter-Material

    Kupferleiter verzinnt, feindrähtig

    Dielektrikum

    Polyethylen

    Dielektrikum-Ø (mm)

    2.95

    Abschirmung

    Kupfergeflecht verzinnt

    Bedeckung Geflecht

    ca. 90%

    Aussenmantel

    PVC

    Mantelfarbe

    Schwarz

  • Elektrische Eigenschaften
    Wellenwiderstand (Ohm) 50 Ohm
    Toleranz Wellenwiderstand

    ±2Ohm

    Kapazität

    101pF/m

    Gleichstromwiderstand Innenleiter

    36Ohm/km

    Gleischstromwiderstand Aussenleiter

    17Ohm/km

    Schleifenwiderstand

    ≤ 53Ohm/km

    Ausbreitungsgeschwindigkeit

    66%

    Dämpfung (50MHz) 10.4 dB/100m
    Dämpfung (100MHz) 15.0 dB/100m
    Dämpfung (200MHz) 21.9 dB/100m
    Dämpfung (400MHz) 32.2 dB/100m
    Dämpfung (862MHz) 48.1 dB/100m
    Dämpfung (1000MHz) 54.8 dB/100m
  • Thermische Eigenschaften
    Max. Leitertemperatur nicht bewegt

    70°C

    Max. Leitertemperatur bewegt

    50°C

    Min. Umgebungstemperatur nicht bewegt

    -15°C

    Min. Umgebungstemperatur bewegt

    -5°C

  • Mechanische Eigenschaften
    Gewicht

    4.5 kg/100m

    Mindestbiegeradius nicht bewegt

    50mm

    Durchmesser 5 mm
  • Normung
    Das Produkt ist konform zu

    EG Niederspannungsrichtlinie 2014/35/EU

    Brandklasse min.

    Eca (gering)

    Geeignet für die Verlegung im Freien

    Nein

    Geeignet für die Verlegung ins Erdreich

    Nein

    Witterungsbeständigkeit

    Nicht UV-beständig

    Chemische Beständigkeit

    Beschränkt gegen Öl, Säuren und Basen

    Halogenfreiheit

    Nein

Spezifikationen


Verwendungszweck
Verwendungszweck: Dieses RG58 Koaxialkabel eignet sich zur verzerrungsfreien und dämpfungsarmen Übertragung von Signalen mit hoher Bandbreite. Durch den Aufbau ist es deutlich unempfindlicher gegenüber externen Störeinflüssen.

Aufbaubeschreibung
Typ: RG58 C/U
Innenleiter-Material: Kupferleiter verzinnt, feindrähtig
Dielektrikum: Polyethylen
Dielektrikum-Ø (mm): 2.95
Abschirmung: Kupfergeflecht verzinnt
Bedeckung Geflecht: ca. 90%
Aussenmantel: PVC
Mantelfarbe: Schwarz

Elektrische Eigenschaften
Wellenwiderstand (Ohm): 50 Ohm
Toleranz Wellenwiderstand: ±2Ohm
Kapazität: 101pF/m
Gleichstromwiderstand Innenleiter: 36Ohm/km
Gleischstromwiderstand Aussenleiter: 17Ohm/km
Schleifenwiderstand: ≤ 53Ohm/km
Ausbreitungsgeschwindigkeit: 66%
Dämpfung (50MHz): 10.4 dB/100m
Dämpfung (100MHz): 15.0 dB/100m
Dämpfung (200MHz): 21.9 dB/100m
Dämpfung (400MHz): 32.2 dB/100m
Dämpfung (862MHz): 48.1 dB/100m
Dämpfung (1000MHz): 54.8 dB/100m

Thermische Eigenschaften
Max. Leitertemperatur nicht bewegt: 70°C
Max. Leitertemperatur bewegt: 50°C
Min. Umgebungstemperatur nicht bewegt: -15°C
Min. Umgebungstemperatur bewegt: -5°C

Mechanische Eigenschaften
Gewicht: 4.5 kg/100m
Mindestbiegeradius nicht bewegt: 50mm
Durchmesser: 5 mm

Normung
Das Produkt ist konform zu : EG Niederspannungsrichtlinie 2014/35/EU
Brandklasse min.: Eca (gering)
Geeignet für die Verlegung im Freien: Nein
Geeignet für die Verlegung ins Erdreich: Nein
Witterungsbeständigkeit: Nicht UV-beständig
Chemische Beständigkeit: Beschränkt gegen Öl, Säuren und Basen
Halogenfreiheit: Nein
