Spezifikationen
Verwendungszweck

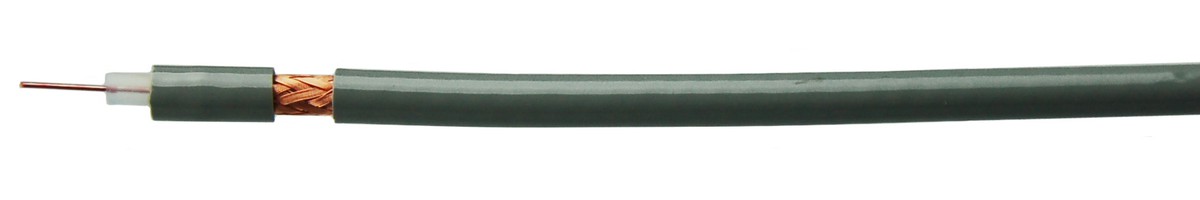

Verwendungszweck: | Dieses RG59 Koaxialkabel eignet sich zur verzerrungsfreien und dämpfungsarmen Übertragung von Signalen mit hoher Bandbreite. Durch den Aufbau ist es deutlich unempfindlicher gegenüber externen Störeinflüssen. Dieses Koaxialkabel wird als Verbindungskabel für Monitore verwendet. Der Polyurethan-Aussenmantel erfüllt höchste Anforderungen an die Reiss- bzw. Abriebfestigkeit und Kerbzähigkeit. Ausgezeichnete Witterungsbeständigkeit sowie sehr gute chemische Beständigkeit und mikrobensicher. Halogenfrei und beständig gegen UV-Strahlen. |
Aufbaubeschreibung
Typ: | RG59 B/U |
Innenleiter-Material: | Stahldraht mit Kupferummantelung |
Innenleiter-Ø (mm): | 0.58 mm |
Dielektrikum: | Polyethylen |
Dielektrikum-Ø (mm): | 3.7 |
Abschirmung: | Kupfergeflecht blank |
Bedeckung Geflecht: | ca. 90% |
Aussenmantel: | Polyurethan (PUR) |
Mantelfarbe: | Grau |
Elektrische Eigenschaften
Wellenwiderstand (Ohm): | 75 Ohm |
Toleranz Wellenwiderstand: | ±3Ohm |
Kapazität: | 67pF/m |
Gleichstromwiderstand Innenleiter: | <158Ohm/km |
Gleischstromwiderstand Aussenleiter: | <19.5Ohm/km |
Schleifenwiderstand: | ≤ 171Ohm/km |
Ausbreitungsgeschwindigkeit: | 66% |
Dämpfung (50MHz): | 7.6 dB/100m |
Dämpfung (100MHz): | 11.1 dB/100m |
Dämpfung (200MHz): | 16.2 dB/100m |
Dämpfung (400MHz): | 23.2 dB/100m |
Dämpfung (500MHz): | 26.2 dB/100m |
Dämpfung (600MHz): | 29.3 dB/100m |
Dämpfung (862MHz): | 35.5 dB/100m |
Dämpfung (1000MHz): | 38.7 dB/100m |
Prüfspannung: | 7000V |
Thermische Eigenschaften
Max. Leitertemperatur nicht bewegt: | 80°C |
Max. Leitertemperatur bewegt: | 50°C |
Min. Umgebungstemperatur nicht bewegt: | -5°C |
Min. Umgebungstemperatur bewegt: | -20°C |
Mechanische Eigenschaften
Gewicht: | 5.3 kg/100m |
Mindestbiegeradius nicht bewegt: | 60mm |
Durchmesser: | 6.15 mm |
Normung
Approbationen: | MIL-C-17 |
Das Produkt ist konform zu : | EG Niederspannungsrichtlinie 2014/35/EU |
Geeignet für die Verlegung im Freien: | Nein |
Geeignet für die Verlegung ins Erdreich: | Nein |
Witterungsbeständigkeit: | Sehr gut, UV-beständig |
Chemische Beständigkeit: | Sehr gut gegen Öl, Säuren und Basen |
Halogenfreiheit: | Ja |
