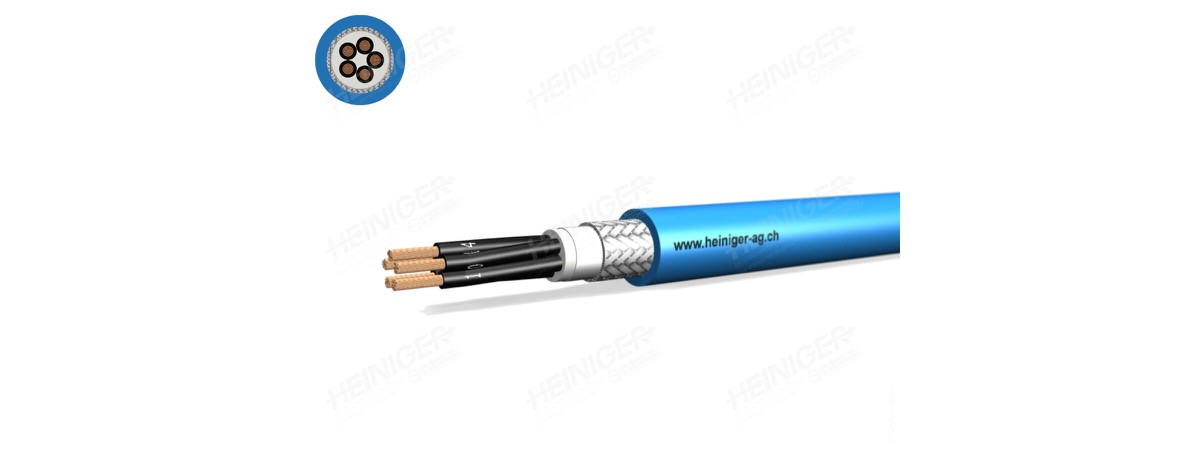

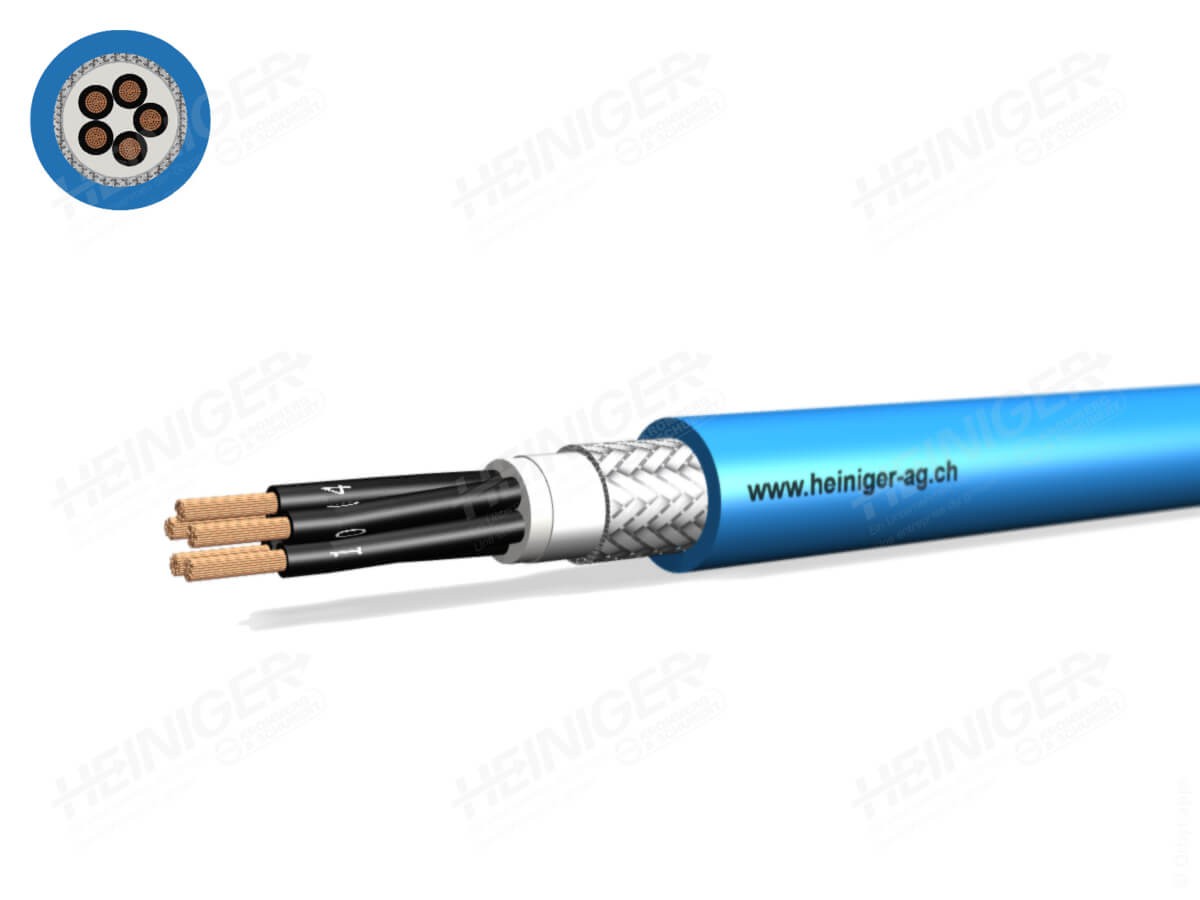

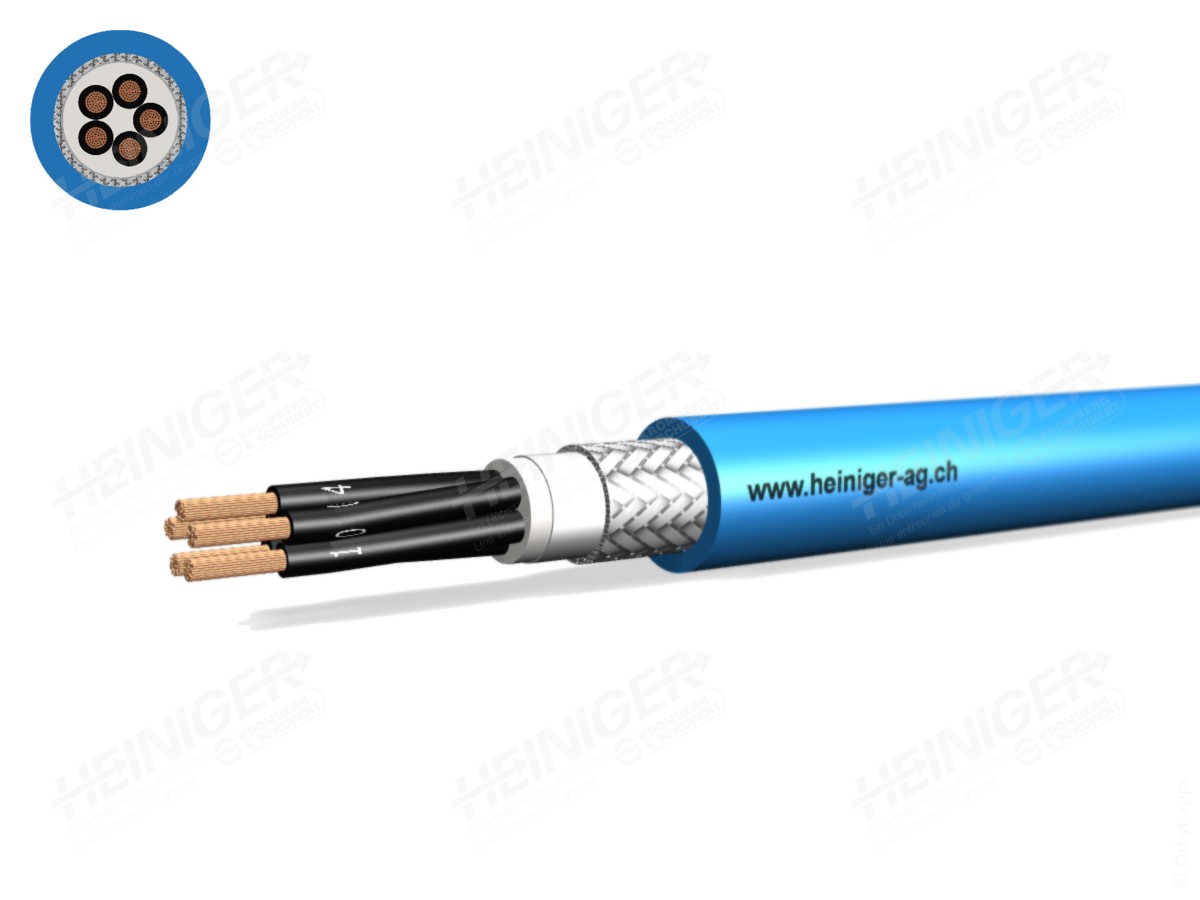

Securaflex Dca (St) C 5x1.00 sw num. bl
IEC 60079-14 hal-frei 300V Eigens. Kabel

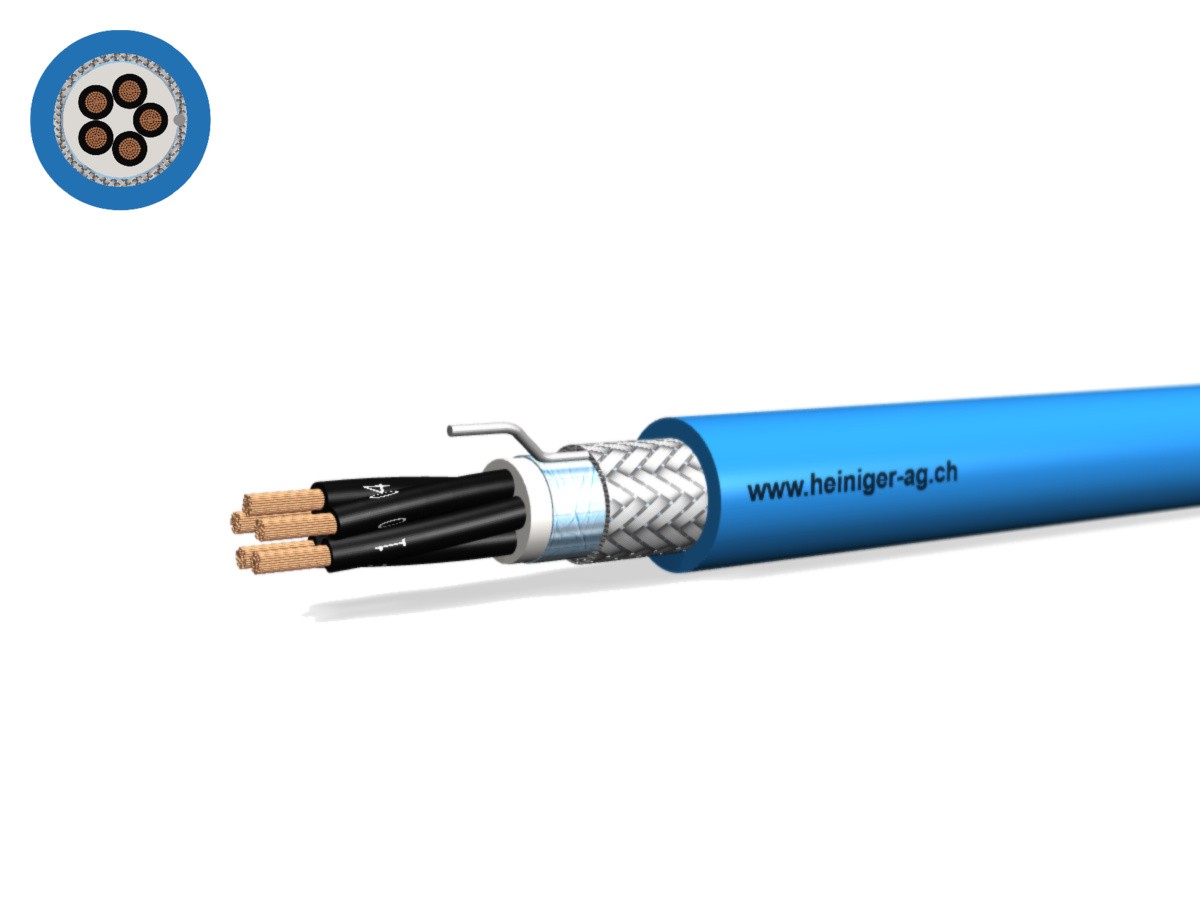

Securaflex Dca (St) C 5x1.00 sw num. bl
IEC 60079-14 hal-frei 300V Eigens. Kabel

(Bilder können vom Originalprodukt abweichen)
Durchmesser
9.3 mm
Gewicht
15.3 kg/100m
Artikel Nr.
775925053

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

Anmelden

Spezifikationen

  • Aufbaubeschreibung
    Leiteraufbau

    Kupferleiter blank, feindrähtig, nach VDE 0295 Kl.5

    Aderisolation

    Halogenfreie Mischung

    Aderkennzeichnung

    Schwarz nummeriert

    Verseilart

    Adern in konzentrischen Lagen verseilt

    Füllmaterial

    Ja

    Innenmantel

    Halogenfreie Mischung

    Abschirmung

    Aluminiumfolie und Kupfergeflecht verzinnt

    Bedeckung Kupfergeflecht

    ca. 85%

    Beilauflitze

    Kupfer verzinnt, nach VDE 0295 Kl.5

    Aussenmantel

    Halogenfreie Mischung

    Mantelfarbe

    Blau

    RAL Code

    5015

  • Normung
    Produkt ist konform zu

    EG Niederspannungsrichtlinie 2014/35/EU

    Flammwidrig

    IEC 60332-1

    Halogenfreiheit

    IEC 60754-1/2

    Keine korrosiven Gase

    IEC 60754-2

    Min. Rauchentwicklung

    IEC 61034-2

    Wärmefreisetzung, Brandentwicklung

    EN 50399

    Brandklasse min.

    Dca (mittel)

    Rauchentwicklungsklasse (smoke)

    s1

    Abtropfverhaltensklasse (drop)

    d1

    Säureentwicklungsklasse (acidity)

    a1

    Geeignet für die Verlegung im Freien

    Nein

    Geeignet für die Verlegung ins Erdreich

    Nein

    Geeignet für die Installation in Ex-Bereichen (IEC 60079-14, kreisförmig und kompakt)

    Ja

    Witterungsbeständigkeit

    Nicht UV-beständig

    Chemische Beständigkeit

    Beschränkt gegen Öl, Säuren und Basen

    Halogenfreiheit

    Ja

  • Mechanische Eigenschaften
    Kupfer Zahl

    95 kg/1000m

    Gewicht

    15.3 kg/100m

    Mindestbiegeradius bewegt

    10x Leitungsdurchmesser

    Durchmesser

    9.3

  • Thermische Eigenschaften
    Max. Leitertemperatur nicht bewegt

    80°C

    Max. Leitertemperatur bewegt

    50°C

    Min. Umgebungstemperatur nicht bewegt

    -20°C

    Min. Umgebungstemperatur bewegt

    -5°C

  • Elektrische Eigenschaften
    Nennspannung U

    300V

    Prüfspannung

    2000V

  • Verwendungszweck
    Verwendungszweck

    Als Mess-, Signal- oder Steuerleitung für eigensichere und explosionsgeschützte Anlagen. Die Abschirmung schützt die Leitung vor elektromagnetischen Beeinflussungen.

Spezifikationen


Aufbaubeschreibung
Leiteraufbau: Kupferleiter blank, feindrähtig, nach VDE 0295 Kl.5
Aderisolation: Halogenfreie Mischung
Aderkennzeichnung: Schwarz nummeriert
Verseilart: Adern in konzentrischen Lagen verseilt
Füllmaterial: Ja
Innenmantel: Halogenfreie Mischung
Abschirmung: Aluminiumfolie und Kupfergeflecht verzinnt
Bedeckung Kupfergeflecht: ca. 85%
Beilauflitze: Kupfer verzinnt, nach VDE 0295 Kl.5
Aussenmantel: Halogenfreie Mischung
Mantelfarbe: Blau
RAL Code: 5015

Normung
Produkt ist konform zu: EG Niederspannungsrichtlinie 2014/35/EU
Flammwidrig: IEC 60332-1
Halogenfreiheit: IEC 60754-1/2
Keine korrosiven Gase: IEC 60754-2
Min. Rauchentwicklung: IEC 61034-2
Wärmefreisetzung, Brandentwicklung: EN 50399
Brandklasse min.: Dca (mittel)
Rauchentwicklungsklasse (smoke): s1
Abtropfverhaltensklasse (drop): d1
Säureentwicklungsklasse (acidity): a1
Geeignet für die Verlegung im Freien: Nein
Geeignet für die Verlegung ins Erdreich: Nein
Geeignet für die Installation in Ex-Bereichen (IEC 60079-14, kreisförmig und kompakt): Ja
Witterungsbeständigkeit: Nicht UV-beständig
Chemische Beständigkeit: Beschränkt gegen Öl, Säuren und Basen
Halogenfreiheit: Ja

Mechanische Eigenschaften
Kupfer Zahl: 95 kg/1000m
Gewicht: 15.3 kg/100m
Mindestbiegeradius bewegt: 10x Leitungsdurchmesser
Durchmesser: 9.3

Thermische Eigenschaften
Max. Leitertemperatur nicht bewegt: 80°C
Max. Leitertemperatur bewegt: 50°C
Min. Umgebungstemperatur nicht bewegt: -20°C
Min. Umgebungstemperatur bewegt: -5°C

Elektrische Eigenschaften
Nennspannung U: 300V
Prüfspannung: 2000V

Verwendungszweck
Verwendungszweck: Als Mess-, Signal- oder Steuerleitung für eigensichere und explosionsgeschützte Anlagen. Die Abschirmung schützt die Leitung vor elektromagnetischen Beeinflussungen.
