Securaflex Eca (St) C 2x2x0.75 DIN47100
bl IEC 60079-14 PVC 300V Eigens. Kabel

Securaflex Eca (St) C 2x2x0.75 DIN47100
bl IEC 60079-14 PVC 300V Eigens. Kabel

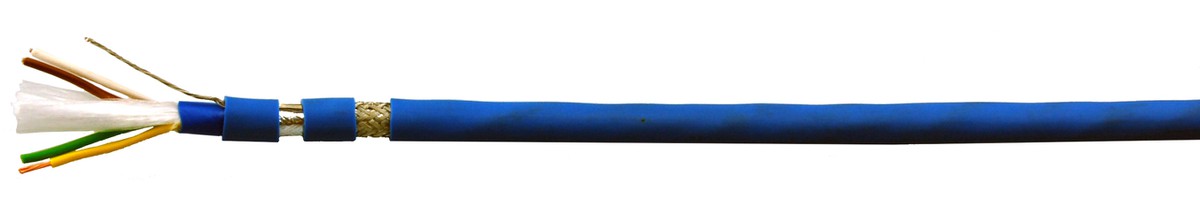

(Bilder können vom Originalprodukt abweichen)
Durchmesser
9.1 mm
Gewicht
16 kg/100m
Artikel Nr.
999926022

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

Anmelden

Spezifikationen

  • Aufbaubeschreibung
    Leiteraufbau

    Kupferleiter blank, feindrähtig, nach VDE 0295 Kl.5

    Aderisolation

    PVC

    Aderkennzeichnung

    DIN47100

    Verseilart

    Adern paarweise verseilt

    Füllmaterial

    Ja

    Innenmantel

    PVC

    Abschirmung

    Aluminiumfolie und Kupfergeflecht verzinnt

    Bedeckung Kupfergeflecht

    ca. 85%

    Beilauflitze

    Kupfer verzinnt, nach VDE 0295 Kl.5

    Aussenmantel

    PVC

    Mantelfarbe

    Blau

  • Normung
    Produkt ist konform zu

    EG Niederspannungsrichtlinie 2014/35/EU

    Flammwidrig

    IEC 60332-1

    Brandklasse min.

    Eca (gering)

    Geeignet für die Verlegung im Freien

    Nein

    Geeignet für die Verlegung ins Erdreich

    Nein

    Geeignet für die Installation in Ex-Bereichen (IEC 60079-14, kreisförmig und kompakt)

    Ja

    Witterungsbeständigkeit

    Beschränkt, nicht UV-beständig

    Chemische Beständigkeit

    Sehr gut gegen Öl, beschränkt gegen Säuren und Basen

    Halogenfreiheit

    Nein

  • Mechanische Eigenschaften
    Kupfer Zahl

    67 kg/1000m

    Gewicht

    16 kg/100m

    Mindestbiegeradius bewegt

    10x Leitungsdurchmesser

    Durchmesser

    9.1

  • Elektrische Eigenschaften
    Leiteraufbau Kl.5

    24x0.20mm

    Leiterwiderstand Kl.5/Kl.6

    26.0Ohm/km

    Nennspannung U

    300V

    Prüfspannung

    2000V

    Isolationswiderstand

    ≥ 200MOhm/km

  • Thermische Eigenschaften
    Max. Leitertemperatur nicht bewegt

    80°C

    Max. Leitertemperatur bewegt

    70°C

    Min. Umgebungstemperatur nicht bewegt

    -30°C

    Min. Umgebungstemperatur bewegt

    -5°C

  • Verwendungszweck
    Verwendungszweck

    Als Mess-, Signal- oder Steuerleitung für eigensichere und explosionsgeschützte Anlagen. Die Abschirmung schützt die Leitung
    vor elektromagnetischen Beeinflussungen. Kabel zum Einsatz im Ex-Bereich geeignet.

Spezifikationen


Aufbaubeschreibung
Leiteraufbau: Kupferleiter blank, feindrähtig, nach VDE 0295 Kl.5
Aderisolation: PVC
Aderkennzeichnung: DIN47100
Verseilart: Adern paarweise verseilt
Füllmaterial: Ja
Innenmantel: PVC
Abschirmung: Aluminiumfolie und Kupfergeflecht verzinnt
Bedeckung Kupfergeflecht: ca. 85%
Beilauflitze: Kupfer verzinnt, nach VDE 0295 Kl.5
Aussenmantel: PVC
Mantelfarbe: Blau

Normung
Produkt ist konform zu: EG Niederspannungsrichtlinie 2014/35/EU
Flammwidrig: IEC 60332-1
Brandklasse min.: Eca (gering)
Geeignet für die Verlegung im Freien: Nein
Geeignet für die Verlegung ins Erdreich: Nein
Geeignet für die Installation in Ex-Bereichen (IEC 60079-14, kreisförmig und kompakt): Ja
Witterungsbeständigkeit: Beschränkt, nicht UV-beständig
Chemische Beständigkeit: Sehr gut gegen Öl, beschränkt gegen Säuren und Basen
Halogenfreiheit: Nein

Mechanische Eigenschaften
Kupfer Zahl: 67 kg/1000m
Gewicht: 16 kg/100m
Mindestbiegeradius bewegt: 10x Leitungsdurchmesser
Durchmesser: 9.1

Elektrische Eigenschaften
Leiteraufbau Kl.5: 24x0.20mm
Leiterwiderstand Kl.5/Kl.6: 26.0Ohm/km
Nennspannung U: 300V
Prüfspannung: 2000V
Isolationswiderstand: ≥ 200MOhm/km

Thermische Eigenschaften
Max. Leitertemperatur nicht bewegt: 80°C
Max. Leitertemperatur bewegt: 70°C
Min. Umgebungstemperatur nicht bewegt: -30°C
Min. Umgebungstemperatur bewegt: -5°C

Verwendungszweck
Verwendungszweck: Als Mess-, Signal- oder Steuerleitung für eigensichere und explosionsgeschützte Anlagen. Die Abschirmung schützt die Leitung vor elektromagnetischen Beeinflussungen. Kabel zum Einsatz im Ex-Bereich geeignet.
