Verwendungszweck

Verwendungszweck:

Sicherheitskabel werden überall dort eingesetzt, wo besonderer Schutz gegen Feuer und Brandschäden für Menschen und Sachwerte notwendig ist und hohe Sicherheitsauflagen erfüllt werden müssen. Sie dürfen in Innenräumen verlegt werden. Bei der Verlegung im Freien muss ein Schutz gegen direkte Sonneneinstrahlung vorgesehen werden (Mantelfarbe orange). Die direkte Verlegung in Erde und Wasser ist nur unter Verwendung eines Schutzrohres erlaubt. Diese Kabel entsprechen den Anforderungen an den Funktionserhalt E90 nach DIN 4102-12. Der Funktionserhalt ist gewährleistet bei einer Betriebsspannung bis 400V. Halogenfrei.

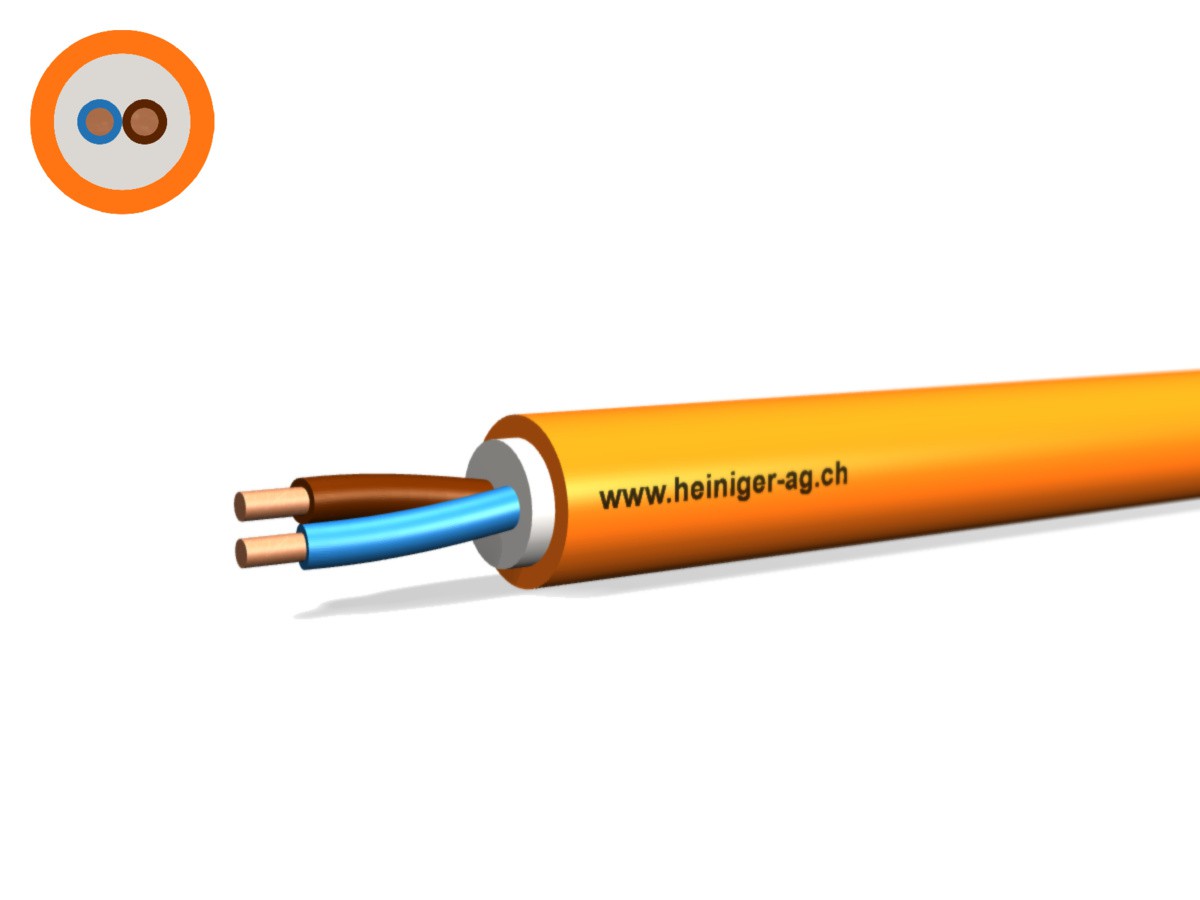

Aufbaubeschreibung

Leiteraufbau:	Kupferleiter blank, nach IEC 60228
Leiterform:	Runder Leiter, eindrähtig
Flammbarriere:	Silikonkautschuk
Aderisolation:	Silikonkautschuk
Aderkennzeichnung:	CENELEC HD 308 S2
Aderumhüllung:	Halogenfreie Mischung
Verseilart:	Adern in konzentrischen Lagen verseilt
Aussenmantel:	Halogenfreie Compound
Mantelfarbe:	Orange
Schutzleiter:	Mit

Elektrische Eigenschaften

Leiteraufbau Kl.1/2:	1x1.38mm
Leiterwiderstand:	12.1Ohm/km
Nennspannung Uo:	600V
Nennspannung U:	1000V
Prüfspannung:	4000V

Thermische Eigenschaften

Max. Leitertemperatur nicht bewegt:	90°C
Min. Umgebungstemperatur nicht bewegt:	-40°C
Brandlast (MJ/m):	1.35

Mechanische Eigenschaften

Kupfer Zahl:	48 kg/1000m
Gewicht:	19.5 kg/100m
Durchmesser:	11.7

Normung

Approbationen:	VDE
Produkt ist konform zu:	EG Niederspannungsrichtlinie 2014/35/EU
Flammwidrig:	IEC 60332-1
Isolationserhalt:	IEC 60331-11/-21 (180 Minuten)
Funktionserhalt (Abhängig von der Verlegeart):	DIN 4102-12 (E30-E60)
ABP Nummer:	P-MPA-E-09-016 / P-1016 DMT DO
Geeignet für die Verlegung im Freien:	Nein
Geeignet für die Verlegung ins Erdreich:	Nein
Witterungsbeständigkeit:	Nicht UV-beständig
Chemische Beständigkeit:	Beschränkt gegen Öl, Säuren und Basen
